Прибори вторични системи за автоматично управление и регулиране




Автоматичния контрол и регулиране на процеса на топлинна обработка на първична апаратура (сензори) се използва във връзка с вторичния измерването, като се използва за запис и регулиращи уреди (миливолтметри, ratiometer, електронни устройства). Най-сложни и широко разпространени вторични устройства са автоматични електронни устройства.

Търговски освобождава голям брой различни видове електронни устройства, и вторични промени в тях (Таблица 7), които могат да бъдат класифицирани по следните признаци.:

по функционално предназначение на шоуто (EPV2 - електронен потенциометър с въртящ се циферблат; EMV2 - електронен мост; S4 - потенциометър, показваща; MP4 - Bridge показване; A501 - аналогов потенциометър, показваща odnoshkalny; A511 - потенциометър miogoshkal-ция); показване и контролиране (PPR4, MPR4, KPP1, KPM1, KPU1); показващи и записващи (запис) видове MS1, MS1, PSM2, MSM2, DSM2, A542, A543; показващи, запис и контрол (ЕНП, EMF, EPD, EMD, EP, EM, SEM-250, DER-250, PSR1, MSR1, DSR1, PMSR2, MSMR2, DSMR2, KS1, KS2, LTV, COP 4);

според структурните характеристики на нормален инструменти размери (дължина мащаб 280 mm); малък размер (150-210 мм дължина скала) и миниатюрен (100-120 мм дължина мащаб); устройства с диаграма хартия под формата на лента (ЕНП, EMF, MS 1, MS1, DS1, PSM2, MSM2, W, CS2, CS4, A542 и др.); устройства с диаграма хартия във формата на диск (EPD, EMD, SES-250, DER-250, епидемиологични, LTV и т.н ..);

типа на измервателната система за потенциометри, балансиран мост, инструменти с диференциално-трансформатор или ferrodiiamicheskimi конвертори;

клас на точност на точност (клас на точност от 0.25 и по-горе), средната точност (клас на точност 0.5 и 1.0) и ниска точност (клас на точност 1.5 и по-долу);

време, преминаващи указател към пълната скала висока скорост (0,25-0,5 и), средна скорост (1 до -10), ниска скорост (повече от 10).

Средни устройства, за да се гарантира контрол на параметъра, който се измерва, класифицирани като на тип устройство за управление.

В момента производството на автоматични електронни устройства K серия (KP - показвайки, KB Изтегли сега - показване въртящ набиране и COP - запис), със следната нотация: НПК, DPC, SPC - потенциометри; KPM, VCR, KSM - балансирани мостове; KSD - инструменти с диференциално-трансформатор датчик; CSF - устройства с феро-динамична датчик; CPU, CFC, COP V - устройства за обединени електрически сигнал.

Миниатюрните електронни устройства, указващи типа CP1 (KPP1, KPM1, KPU1), издадена от "автоматичен" (Kirovokan), предназначен да замени вида на ПП и MP устройства. KS1 тип устройства (KSP1, KSM1, KSU1) с диаграма лента (една точка) се заменят със тип PSM устройства МСМ. Компактни устройства като CS2 (KSP2, KSM2, KSD2, KSU4) с лентова диаграма на разположение "Lvovpribor" от завръщането на инструментите SS и МС. Автомати като LTV с кръгова диаграма, произведени от завода "Teplopribor" (Челябинск), и COP 4 лента диаграма, произведени в завод "габарит" на (Москва), подмяна на оборудване EPD, EMD, EPG, EMF.



Индустрията използва вторични устройства с потенциометър (електронни потенциометри), мост (електронни уравновесяват мостове), диференциално-трансформатор и ferrodynamic измервателни вериги.

Автоматични електронни потенциометри. Тези потенциометри са предназначени за контрол, запис и контрол (ако устройството за управление), температура и други параметри, които се превръщат в постоянно напрежение.

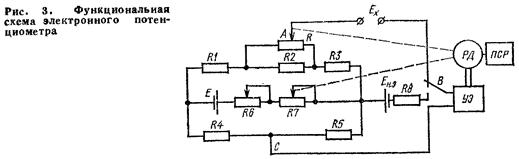

принципа на работа на потенциометъра на двигателя (фигура 3) е както следва: измерената TEDS термодвойката (телескоп радиация термометър) или DC напрежение Ex добавена алгебрично до напрежение между точките А и С на измерване на диагонала АС в резултат на сигнала (сигнал за грешка), се подава в електронен вход усилвател UE, изходът от които е включена обратим моторни RD. ротора на мотора е кинематично свързан към двигателя A Slidewire R. В зависимост от големината и знака на сигнал за грешка обратими моторни се движи в една посока или друг двигател Au промяна на напрежението между точките A и C, за да се компенсира за момента. В същото време helipot моторни движи по скалата на стрелката или писалката (превоз) на устройството, както и актовете за сигнализация или регулиращо устройство (SR), ако има такива.

Електронната потенциометъра с измервателна верига, се захранва от суха батерия E, стойността контрол на операционната ток се извършва ръчно или автоматично. В този електронен усилвател включва последователност {ключ в долно положение) линеен елемент E AE като постоянна големина EMF. Едновременно с това, на механичната връзка резистори R7 двигател с ротор на двигателя РД един. Ако падът на напрежението в целия резистор R5 не е равен на ЕВФ нормален елемент, тогава RE входно напрежение разликата се прилага, в резултат на въртене RD. Последните ходове на двигателя резистори R7 и инсталират необходимия оперативен ток в измервателната верига.

В съвременна измервателна потенциометри електроенергийната система за извършване на-на S стабилизираната захранване тип IPS, осигурява постоянно работно напрежение и ток.

Потенциометри EPG EPD> EPV, PP, PEP-250, PS, R, PSM т.н. се подменят с нови инструменти K серия тип KVP "PPC, КПС, KSU (вж. Таблица. 7). устройства тип SIC са проектирани да работят заедно със сензори обединена токов сигнал (TPA) и напрежение (CSN)

Автоматични електронни уравновесяват мостове. Принципът на тях е автоматична веригата на балансиращия мост снабден с електрически термометри съпротива.

Industry произвежда мостове K серия (К-фелдшпат видове KSM1, KSM2, KSMZ и KSM4) и се използва raiee издадени инструменти видове MSM MSMR, MP4, MPRZ, MC, MCP, EMW, ЕМД, EMF и др. (Вж. Таблица. 7).

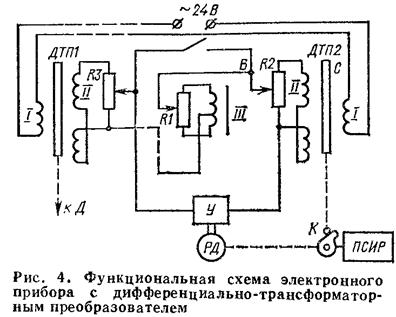

Автоматични електронни инструменти с диференциално-трансформатор трансдюсер в измервателната схема (фиг. 4).

Такива устройства са широко използвани за мониторинг, запис, и течност и газ контрол на потока, диференциално налягане, манометър, нивото на течността и други променливи. Първичните намотки / датчици и сензори DTP1 DTP2 устройства са свързани в серия. Вторичната намотка // преобразуватели, състоящи се от две части, са свързани в противоположни посоки. Ядро DTP1 датчик механично свързан с чувствителен елемент сензор (D). Основната конвертор DTP2 вторично устройство се движи на гърбицата K, въртящ обратим моторни RD. При хранене на първичната намотка на променливо напрежение в вторичните намотки са индуцирани AC напрежения, големината и фазата на които зависи от ядрата на позиционни датчици. Количеството на вторичните намотки на трансформатори напрежение, приложено към входа на усилвателя W. със същите основни местоположение преобразуватели сумата от напреженията на вторичните намотки е нула. Ако промените параметъра, който се измерва чрез движение DTP1 ядрото на усилвателя е входен сигнал за грешка. В зависимост от големината и знака на сигнал обратим мотор се движи през гърбицата в подходящата посока, докато балансиране схемата за ядро ​​DTP2. Обръщането на мотора е свързан със стрелка, показваща писалката и устройството, както и интегриране и регулиращи уреди (IMPP). Допълнителна ликвидация /// и променлив резистор R1 са предназначени за регулиране на средното напрежение в средно положение на предавателя на ядро ​​сензор.

Индустрията използва устройства с тип ротационен набиране EIV2; показване и записване на диска с една точка, тип диаграма епидемиологично; показване и записване на вида на DS1 и DSR1; показване и записване на миниатюрен вид DSM2 и DSMR2, както и нови видове устройства KSD2 (вж. таблица. 7).

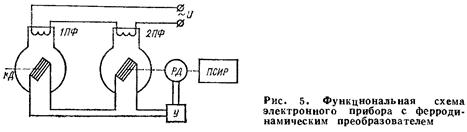

Автоматично електронно-измервателна апаратура sferrodinamicheskim конвертор в измервателната схема (фиг. 5).

Те са предназначени да контролират, запис и контрол на налягането, дебита, нивото, и други параметри. Прекратяване възбуждане 1PF и 2PF датчик датчик за електронно устройство, свързани последователно и се захранва от променлив ток. 1PF инвертор кадър е свързан с чувствителен елемент на рамката на сензора D и 2PF диск се върти обратим моторни RD. Рамки преобразуватели, свързани последователно и свързан с входа на усилвател на V. Ако датчици рамка са включени същия ъгъл, след това напрежението сума е нула. В случай на измервания параметър варира от ъгъла на въртене на рамката 1PF и входа на усилвателя получава сигнал за грешка. В зависимост от големината и знака на сигнал рамка обратим мотора 2PF върти от определен ъгъл в подходяща посока, осигуряване на балансиращи схема. В същото време мотора се движи стрелката и Показване на писалката, както и творби на интегриране и регулиращо устройство (IMPP), ако има такива.

Индустрията използва KSF2 ССФ устройства и KSFZ (вж. Таблица. 7).
