Изборът на прогнози картата




Класификация на картни проекции

Карта Прогнозите са изтъкнати:

1. Природата на изкривяване:

а) равно-къде на картата няма нарушаване на пространството, следователно, съотношението на площта на територията се прехвърля правилно. Тези прогнози Карта на големи площи се характеризират със значително изкривяване на ъгли и форми;

б) конформна, в които няма изкривяване ъгъл. Следователно, те не са нарушени по форма като безкрайно малки фигури т.е. няма нарушаване на ъгли И скалата на дължина във всяка точка е една и съща във всички посоки, т.е. , Тези прогнози Карта на големи площи характеризира със значителни изкривявания на пространство и пространство мащаб

в) Еднакво разстояние в който скалата дължина на един от главните посоки се поддържа постоянна, т.е. а = 1, или б = 1. Те ъгъл изкривяване и изопачаване на пространството, така да се каже балансиран;

г) случайно, където на карта са във всяко съотношение и изкривяване ъгли и площи;

2. С оглед на допълнителното повърхността, на която се очаква на Земята елипсоид или сфера, когато тя се появи на самолета:

а) азимут, в която повърхността на елипсоид или сфера се прехвърля допирателна към него или неговото напречно сечение равнина;

б), в която цилиндричната повърхност на елипсоид или сфера се прехвърля към страничната повърхност допирателната или пресичане да си цилиндър, при което последният се нарязва по образувателната и е разположена в равнина;

в), в която vonicheskie елипсоида на повърхността или сфера се прехвърля към страничната повърхност допирателната или пресичане да си конус, и след това последният се нарязва по образувателната и разположени в него.

3. ориентация опорна повърхност спрямо полярната ос и най-голямото напречно елипсоид или сфера се отличават проекция (фигура 14):

а) нормално, в която оста на помощната повърхнина съвпада с оста на елипсоид или сфера на Земята; в азимута равнина е перпендикулярна на полярната ос

б), в което опорната повърхност напречната е в екваториалната равнина на елипсоид или сфера на Земята и перпендикулярна на полярната ос; прогнози в азимута равнина е перпендикулярна на нормалата лежи в екваториалната равнина на повърхността

в) наклонен, при което оста на спомагателни повърхност съвпада с нормално разположен мед полярен ос и екваториалната равнина на елипсоид или сфера на Земята; в азимута проекция равнина, перпендикулярна на нормалата

Конусни прогнози, обикновено използвани в нормална ориентация.

Наклонената и напречни прогнози картографски мрежа, различна от нормалните прогнозите на решетката. Тези прогнози са подобни на нормалните мрежата и мрежовите вертикали almucantars. Вертикална и almucantar може да се разглежда като пристрастни меридиани и паралели, произтичащи след преместването географско положение полюс в Q, който е показан в полегато ориентация. Напречната ориентация на поле Q лежи върху екватора, а в нормално - съвпада с географския полюс.



Позицията се определя от вертикалното кръг азимут - Ъгъла между равнините между равнината на меридиана полюс и равнина, която преминава през нормалата в точката в посока на текущата точка Позицията се определя от almucantar зенита разстояние спрямо пръта до текущата точка Вертикална - линия, за която almucantar - линия, за която След преместването на базовата повърхност полюс в географски полюс вертикали съвпадат с меридианите, almucantar - с паралели. В случай на топката вертикална - голям кръг дъги, almucantar - дъги на малки кръгчета. стойност наречен полярни сферични координати. Преходът от ширини дължини и да азимут и Зенит разстояния извършва съгласно формулите на сферична тригонометрия:

където географска ширина и дължина полюс В случай на напречната ориентация опростена формула.

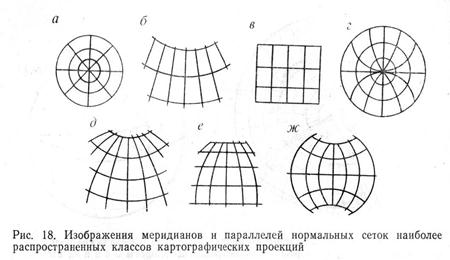

4. С оглед на нормалното микрометър предимно излъчват проекция, в която паралелите са представени в самолета линиите на постоянна кривина, която е, прави линии, окръжности или дъги. Най-честите прогнози на картата са показани на Фигура 18:

а) азимут (Фигура 18а), в която паралелите са представени от концентрични кръгове, и меридиани - линии, излизащи от центъра на общи паралели при ъгли, равни на разликата между техните дължини.

б) конична (Фигура 18б), в която паралелите са представени от дъгите от концентрични кръгове, и меридиани - линии, излизащи от общ център паралели ъглите пропорционални на разликата между техните дължини.

в) цилиндрични (Фигура 18Ь), в която меридианите са представени с еднакво разположени успоредни линии, и паралелно - перпендикулярна го прави, обикновено не равни разстояния; Известно генерализирана цилиндрична проекция, при което разстоянието между меридианите има по-сложна функция на дължина.

ж) psevdoazimutalnye (Фигура 18 грам), в която паралелите са представени от концентрични кръгове, меридиани - кривите събират в полюсите, Близкия Меридиан - лайн.

г) psevdokonicheskie (Фигура 18г), в която паралелите са представени от дъгите от концентрични кръгове, Близкия меридиан линия, преминаваща през техния общ център, и останалата част от меридиани - криви.

д) Pseudocylindrical (Фигура 18д), в която паралелите са представени от успоредни линии, Близкия меридиан - права линия, перпендикулярна на паралелите и меридиани останалата част - криви или прави линии, наклонени към паралели.

ж) poliazimutalnye в която паралелите са представени от ексцентрични кръгове, меридиани - кривите събират в полюсите, Близкия Меридиан - лайн.

з) polyconic (Фигура 18zh), в която паралелите са представени от дъги на ексцентрични кръгове с радиус е по-голяма от тяхната по-малка ширина, меридиана - на линия, по която центровете на всички паралели, други меридиани - криви.

В допълнение към тези, има прогнози, в които паралелите са представени от линии с различна кривина. Понякога прогнозите не са включени в нито един от тези класове се наричат ​​условно. Понякога, особено изолирани кръгова изпъкналост, която и меридиани и паралели са представени от кръгове или дъги, но те също могат да се считат за специален случай polyconic.

5. В метод за производство на проекцията отличава:

а) гледна точка, перспектива проекция получаване повърхностни точки, обикновено една топка върху плоска повърхност на цилиндъра или конус. Съответно подготвени перспектива по азимут, цилиндрична или конична проекция. Практически приложения са първите две. В зависимост от това къде центъра на проекция (точка око), получен проекция:

- Гномонната - дизайн на центъра на сферата;

- Стереографска - проектиране от повърхността на топката;

- Външна - точка око извън купата при крайно разстояние от нея;

-ortograficheskie - дизайн на безкрайността паралелни преките лъчи;

-Ако Топка се очаква от вътре - получите перспектива проекция с отрицателен образ;

- Дизайнът на външната страна, когато проектирането на центъра (точка око) за да се види от външната повърхност на топката, може да получи положителна проекция на изображението;

б) производни, които са получени чрез превръщане на един или повече от състоянието на техниката проекция чрез комбиниране и обобщаването им уравнения, въведение в уравнение допълнителен постоянен проекция деформация на AP-висок рейтинг, или няколко направления, промяна в своите уравнения, минимизиране на по някакъв критерий за изкривяване в тях, аналитична трансформация на техните уравнения и т.н. др..;

в) съединение, в което някои от зрителни са изградени в различни проекции, или в една проекция, но с различни параметри - константи, принадлежащи на картата прожекционни уравнения.

6. Използвайте характеристики отличават проекцията:

а) многопластов, в които параметрите на прожекционни са избрани за всеки лист или група от листа на мулти-лист карти;

б) Multiband където параметрите са избрани за всяка отделна лента, която се разбива при показване на повърхността на елипсоид или сфера.

Изборът зависи от проекциите на три групи фактори:

1. Първата група включва факторите, които характеризират картирането обект. Това географско положение на територията, неговия размер, формата на границите, степента на прилежащите територии на дисплея.

2. Втората група от фактори, които характеризират създават карти, методи и условия за неговото използване. Тази група включва назначаването и специализацията, мащаба и карта съдържание; задачи, за да бъдат решени от него, и на изискванията за точността на техните решения; как да използвате картата (десктоп, стена) и анализа на картографската информация; условия на работа картата (поотделно, в комбинация с други, залепване и др. п.).

3. Третата група включва факторите, които характеризират проекцията на картата. Това е същността на нарушаването на проекцията, стойността на максималната деформация на дължини, ъгли и площи, естеството на тяхното разпространение; кривината на графични линии на най-късото разстояние, loxodromes, други специфични линии, степента на точност на териториите на формуляра трансфер на; кривина на графични линии на картата на окото на ортогонални изисквания, осигуряване на посочените стойности на отклонения от правилния ъгъл между образите на меридианите и паралелите, техните ravnorazdelennosti; природата на полюсите на изображението; симетрична условия на мрежата спрямо средния меридиан и екватора, на състоянието на изображението (размера на изображението от екватора спрямо средния меридиан и полюсите, ако те са представени от линии); условия на визуалното възприятие на образа; присъствието на сферична ефект и др. п.

Изборът на прогнози картата се извършва на два етапа. Първата фаза, създаден набор от прогнози, от които е препоръчително да се направи избор, на втория - определя желаната проекция.

Всички факторите на първата група трябва да се разглеждат като твърдо определена. Им включване предполага избора на тези издатини, в което централната точка и централната линия в центъра на преобразуват територия, в допълнение, централните линии са разположени по посока на най-голямото разширение на територията. За това, изберете: цилиндрична проекция за райони, разположени симетрично по отношение на екватора или в близост до него, както и за райони удължени в дължина; конични прогнози - за областите, разположени в средните ширини; азимут проекция - за образа на полярните региони; напречно, косо цилиндрична проекция - за териториите по протежението на меридианите или вертикали; напречно, косо по азимут проекция - за области от изображението, очертанията на които са близки до кръговете.

По този начин, като се вземат предвид факторите на тази група дава възможност за определяне на възможността за създаване на набор от прогнози.

Втората група от фактори, е основен фактор при определяне на значимостта на третата група, която е, кои в този случай са значителни, и които могат да бъдат пренебрегнати.

След избора на факторите, за да бъде задължителна регистрация, класирането се извършва и други фактори за оценка на относителното значение на всеки един от тях.

При избора на прогнозите трябва да се основава на техните характеристики и стойности на изкривяване.

В решаването на научни и инженерни проблеми изискват максимална точност и пълнота (подробно) на изображението. В този случай, информацията измервателната диаграма въведени изменения. Прогнозите трябва да имат характера на нарушенията, които отговарят на определени изисквания, да бъдат прости дефиниции изменения. Около същите изисквания, които пускат когато изкривяване дължини и площи не трябва да надвишава 0,2 - 0,4%, ъгъл изкривяване 0,25 - 0,5 °.

На практика, широко използван картата с допустимите деформации на дължини и площи с 2 - 3%, ъглите - 2 - 3 °. В този случай, използването на проекцията с необходимия характер на нарушенията и тяхното разпределение, с ортогонална мрежа, ниско изкривяване на изображението от меридиани и паралели.

Ако информацията карта се оценява визуално, или за предпочитане приблизителни измервания, например, на някои карти в атласи, книги, гледане на карти могат да предотвратят нарушаването на дължини и площи до 6-8% от ъгли - 6 - 8 ° (като изкривяване визуално незабележимо).

Когато информацията за картата се възприема и оценява само визуално, и измервания са направени (например, стена, образование, училище или карта за преглед), можете да се предотврати нарушаването на дължини до 10 - 12%, на изкривяванията ъглите на до 10 - 12 °.

При съставянето на нови карти често изборът на проекция вече е предопределена. Така че, всички топографски и преглед-топографски карти публикуват в добре определени прогнози за всяка страна. Ние ги публикува в Гаус-Крюгер проекция, в повечето държави за топографски цели прилагат конформна напречна цилиндрична проекция на Меркатор.

Всички тематични карти, които използват като основа за топографски и преглед-топографски карти, правят своите прогнози. Същото се отнася и за тематични карти в мащаб 1: 1 000 000, които се основават на списъци милиона международни карти в света. По същия начин, тематичните карти от бившия СССР до мащаб 1: 2500 000 отчитат на базата на общи географски карти на скалата и, следователно, се използва коничната главно равноотдалечена проекция на картата на страната.

При разработването на карти на сравнително ограничено пространство изборът проекция губи рязкост. Най-трудният избор на прогнози за световните карти и карти за специални цели в основните региони.
