UE 6.3-3 измерване на активността на POWER в AC вериги




активно измерване на мощността в еднофазни верига произвежда един елемент ватмери. активно измерване на мощността в трифазни вериги в лабораторни условия може да се извършва с помощта на лъжливо ватмера включени в електрически схеми трифазни за метод с помощта на един, два или три единици. Въпреки това, техническите измерения, като правило, в този случай с помощта на специални дву- и три-елементни ватмери.

Измерване разширение гама за всички приложения ватмери в AC вериги се извършва с помощта на измерване на ток и напрежение трансформатори.

Фигура 6.15. Схема на свързване на електромера в една фаза AC схема и векторна диаграма.

Измерване с един инструмент. При използване на метода на единица измерване на мощността се осъществява с помощта на лъжливо електромера. Методът се използва за измерване на мощността в еднофазни вериги и симетрични трифазни вериги (комплекс фаза на резистентност са еднакви). В този и в друг случай напрежение намотка на електромера е включен за фазовото напрежение и ток тел намотка е включена в crosscuts всяка фаза.

Фигура 6.15 показва как да се даде възможност на метър с един елемент власт в една фаза AC верига. Пренебрегването на методическа грешка, запишете на четене електромера:

P W = UI cosφ,

където U и I - работно напрежение и натоварване ток; φ = <(U, I) .

На фигура 6.16, б показва включването на Сингълтън в симетрична трифазна мощност метра трижилен верига. На фигура 6.16, и товарът е свързан към звезда и нулевата точка е на разположение. На фигура 6.16, б товар, свързан триъгълник. Ако електромера не могат да бъдат включени във фаза, както е показано на фигура 6.16, б, или нулева точка на натоварване звезда връзка (Фигура 6.16, а) не е наличен в този случай, на изкуствено нулевата точка.

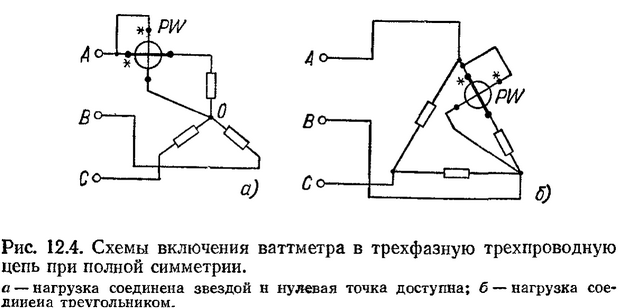

Фигура 6.16. Схеми на включване на трифазен метра трижилен мощност във веригата на пълна симетрия (а - товар, свързан към звездата и нулевата точка на достъп, б - свързан товар е триъгълник)

Изкуствен нула цяло и обикновено е създаден с помощта на два резистора (съпротивление на всеки резистор е равна на съпротива верига електромера напрежение бобина) и ликвидация съпротивление напрежение веригата. Напрежението на съпротивление ликвидация схема на всеки електромера или дадена на лицевата страна на устройството, или посочва в листа с данни за този продукт.

Включването на трифазен метъра трижилен мощност във веригата като изкуствено неутрална точка, показан на фигура 6.17.

Фигура 6.17. Схема на свързване на трифазен трижилен измервател на енергия във веригата с нулевата точка не е на разположение с пълната симетрия



Анализиране на електромера на схема за превключване е показано на фигура 6.16, а и б, че е лесно да се види, че показанията на електромера ще съответства на монофазен ток.

Силата на една фаза ще съответства на електромера и четенето, включването на които е показан на фигура 6.17. Наистина, фазовото напрежение U A, която е включена в ликвидация напрежение електромера е равна на Line ток I А към настоящата ликвидация ватмера , Следователно, показанията на електромера

P W = ( ) = защото,

т. е. на ватметър показва една фаза власт, тъй като балансиран товар <U A, I A) = <(U AB, аз AB).

За цялата захранваща верига трифазен и в трите случая се считат за необходими четене ватметър сутрин:

P 3 = P W

Отново трябва да се припомни, че всички анализи е валидна само при измерване на мощност в симетрични вериги, т. Е. Когато симетрията на напрежения и съпротивления равенство на сложни фази.

Обхват на измерване разширение ватметър ток, когато се използва за измерване на мощност в ниските вериги напрежение с високи токове, произведени от токов трансформатор. Ако се използва електромера в AC верига, освен това, дори и с повишено напрежение, обхвата на измерване на неговото измерване напрежение преминават през трансформатора.

Например, на фигура 6.18, и показва ватмера на включване за измерване на мощност в еднофазна верига чрез токов трансформатор, и Фигура 6.18. б - чрез измерване на токов трансформатор и напрежение трансформатора.

Фигура 6.18. Схеми за превключване електромера в една фаза AC верига (и - чрез използването на измервателен токов трансформатор се използва - с използването на измерване на ток и напрежение трансформатори)

Обърнете внимание на правилното превключване на електрически генератор метрови терминали и съответните терминали на измервателни трансформатори. Лесно е да се види, че в схемата на risunka6.18. б, и стойността на измерената мощност Р се определя чрез умножаване на енергия в отчитанията P W за по номиналната ставка на трансформация да SLT използва токов трансформатор:

P = Pw да SLT.

В схемата на фиг. 12.6,6 стойност на измерената мощност се определя по формулата

P = Pw да SLT ДА TU,

където се използва съотношение трансформация трансформатор за измерване на напрежение K TU -rated.

Измерване от двете устройства. Метод на две устройства, използвани при измерване на трифазна трипроводна схема, използваща две ватмери сек. Методът дава правилни резултати, независимо от схемата на свързване, както и естеството на товара, в симетрия и асиметрия на токове и напрежения. Освен това, методът на две устройства се използва за активиране на елементи на два елемент, когато се измерва с ватметър своята сила чрез трижилен вериги трифазни.

Фигура 6.19. Схемата на включване на два трифазни метра трижилен мощност във веригата (а) и вектор диаграма (б)

На фигура 6.19, и изобразява схемата на свързване на две с един елемент ватмери. Обикновено една намотка ток ватметър например PW1, е включена в фаза А, и още една намотка ток ватметър - PW2 - фаза В. Ватметър напрежение намотки са включени в мрежовото напрежение.

Фигура 6.19,6 показва векторна диаграма на веригата за конкретния случай - в случай на симетрията на токове и напрежения.

Лесно е да се види, че PW1 на електромера четене в този случай е:

UabIa P = W1 COS (30 ° + φ) = U I L L COS (30 ° + φ).

По същия начин, то е лесно да се идентифицират и четене електромера PW2:

P W2 = UCB Ic защото (30 ° - φ) = U I л л COS (30 ° - φ).

Като се има предвид, че методът на измерване на мощността се използват две единици обща мощност схема е алгебричната сума на показанията на електромера, и като се вземе предвид изразите (12.4) и (12.5), получаваме:

P = P W1 + P W2 = U I л л COS (30 ° + φ) + U I л л COS (30 ° - φ)

След прости преобразувания имаме:

P = U л I л 2cos30 ° защото φ = U л I л COS φ

По този начин сумата на електромера четения PW1 и PW2, не е нищо друго, освен силата на трифазен схема.

Трябва да се отбележи, че всяка власт показанията на измервателните уреди могат да бъдат положителни или отрицателни в зависимост от стойността на МФ на ъгъл и му знак. Освен това, когато φ = + 60 ° четене ватметър PW1 е нула, и когато φ = -60 ° нула четене ще има електромера PW2. Когато φ = 0, т. Е. С чисто активен товар, мощността според брояча е равна на четене електромера PW1 PW2.

Две-елементни ватмери, наричани най-често трифазни ватмери са проектиране на две измервателни механизми Сингълтън ferrodynamic ватметър с обща подвижна част.

Примерно изпълнение на две части дизайн ferrodynamic измервателния механизъм, широко използван за изграждането на м трифазен мощност, показан на фигура 6.20.

Две от подредени магнитопровода 1 са фиксирани две намотка ток. Напрежение намотки, направени под формата на подвижни рамки 3 са монтирани върху обща ос.

Включването на настоящите намотки и бобини на трифазен два елемент ватметър напрежение, произведени от risunka6.19 схемата, която използва метода на двете устройства.

Фигура 6.20, и - два елемента ferrodynamic измерване механизъм; б-схема за превключване елементи от два елемента трифазен метра трижилен мощност във веригата с помощта на токов трансформатор

Обхват на измерване удължаване-елемент трифазни електромера, както и с един елемент м монофазен мощност, с помощта на измерване на ток и напрежение трансформатори. На фигура 6.20, б показва включването на елементи от два елемента трифазен трижилен метра трифазен мощност във веригата чрез токови трансформатори. Очевидно е, че в този случай за силовата верига електромера четене трябва да се умножи по номинална съотношението на трансформация K TA прилага за измерване на тока трансформатори. Ако измерването на мощността се извършва от две ватмери един елемент, тогава стойността на K TU умножено по средната аритметична сума на ватметър четения.

Метод на измерване на три устройства. Известно е, че се използва в трите измервателни инструменти в трифазна четири-тел захранващ метод (в този случай са три елемента ватметър) .tak същия метод като двете устройства, методът на трите устройства дава правилни резултати, независимо от връзката и веригата на натоварване, както е в природата на симетрия, и когато асиметрия на токове и напрежения. Съгласно схемата, методът на изпълнение на трите устройства са също включени елементи от три части метра трифазен мощност.

Фигура 6.21, и - включване в схемата на три електромера трифазен трижилен верига; b- три елемент ferrodynamic измерване механизъм.

Фигура 6.21 показва връзка верига грях Сингълтън метод на ватметър три звена, трифазен четири тел верига. Лесно е да се види, че в този случай, всеки електромера измерва силата на една фаза:

P W1 = P A = U A I A A cosφ;

P W2 = P B = U в I cosφ B;

P W3 = P = U C C C I cosφ C

където U A, U B и U C - фазови напрежения; I A, I Б и I C - фазовите токове; кп A, φ B и C CP - дефазиране между напрежения и фазата на тока.

Очевидно е, че, за да открие силата на трифазен четири-тел схема е необходимо да се вземат алгебричната сума на всички четения ватметър:

P = P A + P B + P C = P W1 + P W2 + P W3.

Основният строителен диаграма на електромера ferrodynamic трифазния е показано на фигура 6.21, б. Всеки елемент съдържа магнитен материал, изработен от ламиниран магнитен ток сърцевина / бобина с фиксирана рамка 3. подвижния елемент 2 е неподвижно монтирани на същата ос. По този начин, на подвижната част на електромера трифазен оперира аритметична сума от моментите на всички три елемента. Пряко включване на елементи на електромера на трифазен в кръга на четири-тел се извършва от веригата, показана на фигура 6.21, а.

Измерване разширение гама от три части метра трифазен мощност е същата като ватмери на два елемента - с помощта на измерване на ток и напрежение трансформатори.

Трябва да се отбележи, че през последните години индустрията за измерване на мощността в трифазни четири-тел верига произведен специално от две части щит ferrodynamic ватмери тип D323. Ватметри тези елементи имат не един, а два текущата ликвидация. Допълнителни настоящите намотки са включени в четири-тел трифазен веригата по специалната схема. Индикации като един ватметър, ако валидна единна и фаза неравномерно натоварване.
