Пристанищата (конектори) на системния блок




Портове - разнообразие от съединители на гърба на устройството за PC система, която се използва, за да се свържете с компютърна периферия (монитор, клавиатура, мишка, принтер ...).

Всички периферни устройства трябва да преминат от един компютър, така че данните могат да бъдат въведени в компютъра, за да действа правилно и ефективно обработени допълнително. За обмен на данни и комуникация между входно / изходни устройства, периферни и дънната платка, има много типове данни:

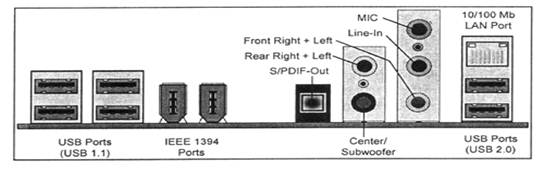

Следните видове портове на системния блок:

· Parallel;

· Serial;

· PortUSB;

· PS / 2 порт. Има 5 и 6 пин. За мишката - зелен Keyboard - лилаво.

· Порт AT / MIDI (Musical Instrument Digital Interface ) IR порта, през които в момента са свързани синтезатори и музика клавиатура (по-рано свързана клавиатура).

· Порт Fire Тел

конектори за интерфейса на дънната платка

Нека разгледаме всяка от тези форми на комуникация по:

1. Паралелен връзка означава, че всички 8 бита (1bayt) се изпращат и предават едновременно (паралелно), т.е. всеки по жицата.

Parallel интерфейс конектор DB-25 конектор Centronics паралелен интерфейс

на кабелна кутията на компютъра принтер

За паралелен интерфейс на компютъра инсталиран 25-пинов DB-25S (Фигура 1). За да се свържете интерфейсния кабел към принтера с помощта на 36-пинов Centronics (Фигура 2), с плоски контакти. Обикновено дължината на кабела на принтера не трябва да надвишава 5 м, а на скрининг на - 12м максимална скорост на данни за паралелен интерфейс е в диапазона 120-200 кб / ..

Кабелът, прикрепена към паралелния порт (принтер) е много по-дебели от сериен кабел (за мишката). Този кабел съдържа най-малко осем проводници, всеки от които е предназначена за прехвърляне на 1 бит.

(Проект на паралелни интерфейси - компания Cetronics.

Parallel интерфейс е определен LPT (Line Printer) и служи за свързване на принтери, скенери и т.н. Съвременните системи поддържат до 4 -х LPT портове, но за външните конектори показват само един порт. Този конектор е разположен в задната част на блока, монтиран на системата и има 25-пинов (женски - DB-25S). 13 януари

14 25

Видовете паралелни портове:

Ø SPP (стандартно) паралелен порт е предназначен за еднопосочно предаване на информация от компютъра към принтера. Bandwidth SPP - 120-200 Kb / сек;

Ø EPP (Enhanced Parallel Port - засилено паралелен порт) - е двупосочен (т.е. предава 8 бита данни в двете посоки и е напълно съвместим с SPP). Портът предава и приема данни до 6 пъти по-бързо от SPP от има буфер. ЮЗУ може да предава блокове данни от RAM да Versa на принтера и вицепрезидент, заобикаляйки процесора. Пропускателна способност на до 2 MB / сек.



Ø ECP (Extended Capability Port - разширени възможности порт) - подобрена версия на ЕНП, но осигурява повишена производителност (скорост) се дължи на функцията за компресиране. За да добавите допълнителен PC конектор ECP или EPP обикновено се използва такса (в автобуса ISA или PCI)

До LPT-порт свързан принтери, плотери, скенери, мрежово оборудване и устройства за съхранение, както и електронни ключове, програмисти и други устройства. Понякога паралелен интерфейс се използва за комуникация между два компютъра - оказва се, мрежата ", направена на коляното» (Laplink).

2. Сериен комуникация се осъществява малко по малко. Отделните бита се изпращат (или получени) една след друга на един проводник.

Можете да обменят данни в 2-начин (да получават и предават в същото тактова честота)

Серийния интерфейс е определен COM (свързана мишка, модеми ..) и е обозначен с РС-232 C.

RS-232C интерфейс за свързване на оборудване, предаване или приемане на данни. Интерфейсът изисква защитно заземяване за свързани устройства, ако те и двете са задвижвани от АС и да има защита от пренапрежение.

Конектор DB25 RS-232 конектор DB9 RS-232 сериен интерфейс

Много системи поддържат до 4 COM портове. Обикновено на задния панел на устройството на системата, получени COM 2 конектор. Това е 9-пинов 2 поредни трапецовидна DB-9P съединител (щепсел). Но в стария компютър има 25 контакт 2 поредни DB-25 P (щепсел), където се използват повечето от изводите.

На дънната платка има I / O контролер, който е свързан с кабели за съединители на гърба на системния блок. Отворите за контролер поддържа, обикновено един паралелен и два серийни порта.

Скоростта на предаване за RS-232 е много малък (около 115 200 битов / сек) зависи от дължината на кабела, и той положи по отношение на захранващите кабели. От тези два фактора зависи от броя на грешките, които възникват поради смущения от електромагнитни полета. Според стандартната RS-232 дължина на кабела не трябва да надвишава 15.24 m. Постепенно изместил USB порт на серийните портове.

3. USB интерфейс (Universal Serial Bus - Universal Serial Bus). Тя се използва за свързване на различни външни устройства, и осигурява връзка до 127 периферия на един USB-канал.

USB автобус може да се нарече управляеми. Това означава, че PC контролира всички процеси (хост устройство) и периферните устройства могат да отговорят само на искания (не са задължителни).

Всяко устройство в USB шината (може да има до 127), за да се свързва автоматично получава уникален адрес

USB кабел се състои от 4 проводника: един първи две информационни предаване, третата - това е силата, за да се свържете устройства (~ 5V), четвъртият се използва за заземяване.

Има няколко версии на този стандарт:

· USB версия 1.0 е публикувана в началото на 1996.

· USB 1.1 версия излезе през есента на 1998 г. (той беше елиминиран намери първото издание на проблема) и има скорост на трансфер на данни пик = 12 Mbit / сек

· През пролетта на 2001 г., публикуван спецификация USB 2.0, която осигурява 40-кратно увеличение на автобус трафик = 480 Mbit / сек, което позволява значително да се разшири обхвата на устройства, които са свързани към шината. Същата система може да присъства в същото време да се работи с всички скорост на предаване на устройството информация, която е когато е свързан (USB 1.0) устройство за по-старата версия на устройството ще работи, но скоростта на данните ще остане същото - 12Mbps / сек.

Забележка: Ако USB порта на едно устройство, а след това на теория той може да използва цялата честотна лента на техните собствени. Когато свържете двете устройства, на честотната лента е разделена на две. Ако компютърът е свързан към 127 устройства, като всеки от тях ще получи само една малка сума на честотната лента. Speed USB 2.0 оставя този проблем.

За прехвърляне на данни от USB трансфер на данни се събират в торби (информационни блокове), които включват изпращане на адреса, връщане и т.н.

Устройствата, които се свързват към USB порт, получават захранване и данни от компютър автобус. Тази схема е подходяща за устройства с ниска мощност, като клавиатура или мишка. За други устройства (фотоапарати, принтери, високоговорители с вграден усилвател ...) може да се нуждаят от външно захранване.
