Уреди за измерване на температура




Инструментите, използвани в автоматизацията на компресора.

Термо (термоелектрически термометри).

Термодвойка Метод за измерване на температура, се основава на строга зависимост на топлоелектрическа (термо - EMF), термоелектрически термометър (термодвойка), температура.

Термодвойките са широко използвани за измерване на температури до 2500 в различни области на технологиите и научните изследвания Те могат да се използват за измерване на температурата на -200 Но в нискотемпературна термодвойка получи по-рядко, отколкото съпротивителни термометри. При високи температури (над ) Термо се използват главно за краткосрочни измервания; за дългосрочни измервания на високите температури, те се прилагат само в някои специални случаи. Трябва да се има предвид, че с повишаване на температурата се увеличава влиянието на агресивните свойства на средата, а дължината на термодвойката работи бързо намалява.

Сред предимствата на термодвойката трябва да включват достатъчно висока степен на точност, възможност за централизация на контрол на температурата, като се присъединят няколко термодвойки чрез преминаване към едно измервателно устройство, възможност за запис на автоматично устройство за измерване на температура с помощта samopischuschego.

Принципът на работа на термодвойката се основава на наличието на определена връзка между термо - EMF, комплекти във веригата, съставени от различни диригенти и температури от местата на тяхното свързване.

Ако вземем верига (1), състояща се от 2 различна дължина Термоелектрическия хомогенни проводници А и В (например, мед и платина), след това се нагрява

1 в кръстовището на верига се появява електрически ток, който в един горещ възел 1 е насочено от медта на платината в А, и на студено кръстовището 2 - платина върху мед. При загряване на текущия възел 2 получава обратната посока. Такива токове се наричат ​​термоелектрически.

The електродвижеща сила, причинени от неравни температури на кръстовища 1 и 2, наречен топлоелектрическа свързване своя предавател - термоелектрически термометър (термодвойка).

За да се обясни механизма на термо - едн използването на електронни теория, която се основава на идеята за наличието на свободни електрони в метали. В различни метали свободен електронната плътност (брой на електрони за единица обем), не е същото. Следователно, в областта на контакт на две различни метали, например, един възел, електрони да дифундират от метал към метал В с по-ниска плътност на свободни електрони в по-голямо количество от 0 В задната част на метал в метал А.

Това се случва, когато електрическото поле кръстовище ще предотврати това дифузия, и когато скоростта на дифузия на електрони преход ще бъде равна на скоростта на обратен преход под влиянието на определена постоянна област, дойде състояние на динамично равновесие. В това състояние между метали А и В има някакъв контакт потенциална разлика. Тъй като плътността на свободни електрони зависи от температурата и също поставя метални съединения А и В, тогава точката на контакт на проводниците ако има такава температура едн.:



наречен контакт термо - едн, стойността и знака на които зависи от естеството на метали А и Б и температурата мястото на контакт.

За измерването на термо - едн термоелектрически термометър в неговата верига трябва да се даде възможност на метър. Това изисква спиране на кръстовище термоелектрически схема 2 (фиг. 2) или наруши една от thermoelectrodes, например, В, С и чрез проводници включват измервателното устройство (SP) (Фигура 3).

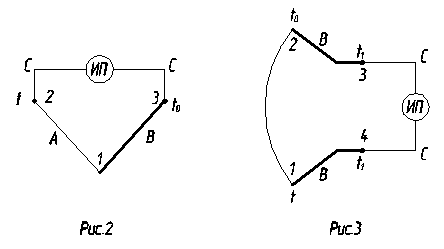

Схеми позволяват измервателни устройства (СП) в термодвойка веригата.

Фиг.2 - в свободните краища. Фигура 3 - в thermoelectrodes.

В първия случай (Фигура 2) в края на термодвойката ще бъде три: 1 работа, потопени в една среда, където се измерва температурата, както и безплатен 2 и S, които трябва да бъдат с постоянна temperatuli д ( ).

Във втория случай (фигура 3) в края на термодвойката ще бъде 4: 1 работа и неутрален свободен 2 3 и 4. Краищата 3 и 4 трябва да има същата температура , Абсолютната стойност на които не е важно.

Независимо от схемите разликата Фиг. 2 и Фиг.3 термо - едн разработен от термодвойки и в двата случая ще бъде същата, ако те са идентични thermoelectrodes А и Б, както и работната температура и свободните краища, тъй като Термо - EMF термометър не е засегната от въвеждането в новия си диригент схема, ако диригентът завършва на същата температура.

Помислете за детайлите на някои видове термодвойки.

видове Определяне термодвойки Наименование на материали thermoelectrodes Легенда дипломирането Диапазон на измерване за продължителна употреба Измерванията ограничението в краткосрочна употреба
TXA Chromel - alyumil HA
TCA Chromel - Copel HC

Забележка:

1. Използването на термодвойката дългосрочно разбира работата си за няколко стотин часа.

2. Използването на термодвойки краткосрочна разбира работата си за няколко десетки часа.

Мед - Константан термодвойки, използвани за измерване на температурата на за ,

Инструмент за вземане на индустрията, тези термодвойки са направени.

За измерване на температурата в чифт термодвойки, използвани миливолтметри, потенциометри (преносими и автоматични).

Автоматични потенциометри могат да бъдат използвани едновременно за измерване и записване на температурата аларма или наредба.

Атмосферно.

Екшън Термометри основават на връзката между температурата на употреба и работното налягане (термометричен) материал в затворен запечатан инсталация. Задействани термометри зависимост от работната среда термични системи са разделени на газ, течни и кондензация (пара-течност). В зависимост от работната среда на инсталация се използва за измерване на температурата на течности и газове от за , Термометри със специален пълнеж предназначен за измерване на температурата на за ,

Задействани термометри, произведени и показващи samopischuschimi.

Диаграмата показва термометърът на устройство габарит е показано на тази фигура. Thermal система се състои от термометър крушка 1, се потапя в една среда, където се измерва температурата, капилярите 2 и манометричен пролетта 3. Единият край на пружината е спойка на притежателя 4, каналът, който свързва вътрешната кухина на манометричен пролетта чрез капилярна с крушка. Втори свободен край на пружината е запечатан и панти чрез олово 5 е свързан със сектора 6.

Този сектор на свой ред е свързан с пиньон назъбване 7 на ос, която е избутана върху m иглата 8. За да изберете клирънс спирална зацепване монтиран коса 9, на края на вътрешната бобина е закрепена към оста на пиньона.

Thermosystem работа вещество термометър е изпълнен, например газ (или течност) при първоначално налягане. При нагряване, топлинната система запечатан крушка, причинявайки пролетта се деформира (развит) и свободния си край се придвижва. свободния край на механизма за пренос на пролетта движение (водещ сектор и пиньон) се превръща в движение на показалеца спрямо мащаба на инструмента. Като индикатор за позиция по скалата на температура термометър отчитането се извършва.

За разлика от газ и течни термометри от конденз (пара-течност) термометри termoballon частично изпълнен с кондензат (приблизително обем) и горната част на резервоара над наситена пара кондензат е течността. При нагряване на резервоара на термометъра в неговия обем пара кондензат с огледала, за да се изпарят, промяна на налягането на наситените до стойност, съответстваща на температурата на кондензация на крушката. Това от своя страна води до увеличаване на налягането в топлинна система на термометъра под действието на пружина, която се развива и свободния си край чрез механизма за пренос движи стрелката.

Капилярни термометри са изработени от месинг или стомана външен диаметър и вътрешен , дължина Термометър капилярен е ; ; ; ; ; ; ; ; и ,

Азотът се използва и те ви позволяват да се измери температурата на работното вещество в термометъра газ от за ,

Gauge кондензиране термодвойки са произведени с външни измервания на за , Фреонът-22 се използва като кондензат (от за ), Пропилей (от за ), Метил хлорид (от за ), Ацетон (от за ), Етилбензол (от за ) И т.н.

За да се запълни течни термометри термична система, използвана пропилов алкохол, metansilol, силиконовите течности и т.н. Течни термометри за измерване на температурата на за ,

Предлага се Electrocontact показващ Термометри и samopischuschie.
