Измерване на температурата

Температурата е важен параметър, който определя не само на потока на процеса, но също така и свойствата на веществото. За измерване на температурата в единици SI любимци температура мащаб с Келвин температурата на единица (K). Началната точка на тази скала е абсолютната нула (0 K).

За измервания на процеса се използват често за температура и с температура на дялове градуса по Целзий (° С).

За измерване на температурата с помощта на различни сензорни устройства, различен метод превръщане температура в междинното сигнал. В промишлеността, най-голямото прилагането получил следните първични преобразуватели: разширителни термометри, Термометри, съпротивителни термометри, термодвойки (термоелектрически пирометър) и радиационни пирометри. Всички те, с изключение на радиация пирометърът на, в употреба са в контакт със средата.

Разширителни термометри. Екшън термометри разширяване на базата на промяната в обема на течности и твърди вещества При промяна на температурата.

Течностни стъклени термометри (фиг. 63), най-широко използваният Разширението на термометри. Този термометър се напълва с течност (живак, толуен, етил алкохол и т.н.), която се разширява като температурата се увеличава и се издига нагоре през капиляра 2.

Фиг. 63. термометър за разширение: 1 - стъкления цилиндър, 2 - капиляра

Следователно, температурата, измерена от течност термометър се превръща в линейно движение на течността. Scale се прилага директно върху повърхността на капилярна или към него отвън. Технически стъклени термометри течни използвани за измерване на температура от 35 до 500 ° C.

При монтаж на стъкло термометърът се поставя в защитна метална конструкция, тя изолационни от средата. За да се намали изоставането в измерването празнина пръстеновиден между стената на джантата и термометър за измерване на температура до 150 ° C смазка излее; при измерване на по-високи температури, разликата се излива медни стружки.

Задействани термометри. Екшън Термометри въз основа на промяната в налягането на газ, пари или течност в затворено пространство, когато температурните промени. термометър за налягане (фиг. 64) се състои от една крушка 1, и гъвкава капилярна 2 Манометър 3.

Фиг. термометър 64. Налягане: 1 - termoballon 2 - капилярна 3 - габарит

В зависимост от материала за пълнене Термометри са разделени на газ (TPG, TDG и т.н ..), The пара-течност (CCI) и течността (TPG, TJ и др.). Температурен диапазон на измерване задейства термометри от -60 до + 600 ° C.

Крушката на габарита на термометъра се поставя в измервателната среда. При загряване на крушката вътре затворен обем се увеличава налягането, което се измерва с манометър. манометър калибрирана в единици за температура. Капилярна (обикновено месинг тръба с вътрешен диаметър в милиметри), за да изтриете инсталация сайт манометър крушка на разстояние от 40 м. Капилярната е защитена по цялата дължина на обвивка стоманена лента.



Задействани термометри могат да бъдат използвани в опасни зони. Ако е необходимо, да прехвърли резултатите от измерването на разстояние повече от 40 м Термометри снабден с междинни преобразуватели с унифициран изходен пневматичен или електрически сигнали.

Най-уязвими в дизайна на Термометри капилярна пространство се присъедини към крушката и манометъра. Ето защо, монтаж и поддръжка на такива устройства, трябва да се извършва с необходимата предпазливост.

Съпротивителни термометри. Действие RTD се основава на свойството на телата да променят своето електрическото съпротивление с температура. В метални термометри резистентност с повишаване на повишение на температурата почти линейно от полупроводника, напротив, тя намалява.

Metal съпротивителни термометри, изработени от тънка медна или платина тел 1 се поставя в електрически изолационен корпус 2. Зависимостта на електрическото съпротивление на температура (медни термометри от -50 до + 180 ° C, за платина (фигура 65.) - От -200 до 650 ° С) е много стабилен и възпроизводим. Това позволява взаимозаменяемост на съпротивителни термометри.

Фиг. 65. Устойчивост термометър: 1 - тел, 2 - жилища

За медни термометри (SCI) калибриране определя 23 и 24 (съпротивление при 0 ° C и 53 100 ома) към платина (TSP) - калибриране на 21 и 22 (съпротивление при 0 ° C и 46 100 ома).

предпазни капаци (фиг. 66) се използва за защита на RTD от въздействието на средата. Инструмент за вземане на индустрията произвежда много модификации предпазни капаци, предназначени за термометри работят при различни налягания (атмосферни до 500 х 10 5 Ра), различни разяждащи вещества, които имат различен инерция (от 40 секунди до 4 минути) и дълбочината на потапяне (70 до 2000 мм).

Фиг. 66. Общ изглед на RTD

съпротивление Semiconductor термометри (коефициент) за измервания в индустрията рядко използвани, въпреки че тяхната чувствителност е много по-висока, отколкото съпротивителни термометри. Това е така, защото характеристики калибриране на термистори се различават значително един от друг, което усложнява тяхното взаимозаменяемост.

Съпротивителни термометри са първичните преобразуватели с удобен за дистанционно предаване на сигнала - електрическото съпротивление. За измерване на такъв сигнал е автоматично балансиран мост (виж. Фиг. 50) обикновено се използва. Ако е необходимо, термометър изходното съпротивление може да се превърне в единна. За тази цел, на измервателната верига включва тласък конвертор SL1-NP-M (вж. Фиг. 45). В този случай, измервателното устройство е за измерване на DC (вж. Фиг. 48, буква в).

Термо-двойки. Принцип на работа на термодвойки (термоелектрически пирометър) се основава на свойствата на две различни проводници генерира топлоелектрическа чрез нагряване на мястото на тяхната връзка (топлинна едн.) - Кръстовище. Проводниците в този случай се наричат ​​thermoelectrodes, и целия апарат - термодвойка.

Стойността на топлинна едн. Термодвойка U (фиг. 67), зависи от материалните thermoelectrodes А и В и на температурната разлика между горещата кръстовище и на студения край 4т х. Ето защо, когато се измерва температурата на температурата на горещия кръстовище на студените възли стабилизират или правилен за неговата промяна.

Фиг. 67. Термодвойка: Фиг. 68. Схемата на автоматичното въвеждане на изменения

A, B - thermoelectrodes на температурата на студения край термодвойката

В промишлени условия за стабилизиране на температурата на студените възли на термодвойката е трудно и обикновено използват Вторият метод - за автоматично въвеждане на корекция температура студени възли. За да направите това, използвайте небалансиран мост в серията с термодвойка (фиг. 68).

В едната си ръка на моста включени меден резистор R м, разположен в близост до студен възел. Когато промените на температурата на студения край термодвойка т х варира резистор R м и изходното напрежение U 1 небалансиран мост.

Мостът е избран така, че отклонението на напрежението е равно по сила и противоположни по знак промяна едн термодвойка студения край се дължи на температурни колебания.

Термо-двойки са основните температурни преобразуватели на ЕМП - Light, удобен за дистанционно предаване. Следователно, в измервателната схема на термодвойката може директно да се включи измервателния уред. За измерване на едн Термо-често се използват автоматични потенциометри.

потенциометър на двигателя (виж. фиг. 48), в комплект с работни термодвойки, меден резистор R м включени в едната си ръка на моста 1. Индикатор за потенциометъра ще се променят само когато температурата на топлата кръстовището на термодвойката. Това се обяснява с факта, че промяната в едн термодвойка под влиянието на ниска температура възел автоматично се компенсира чрез допълнителни промени в изходното напрежение на моста поради промени в R m резистор.

Ако едн термодвойка се превръща в единна конвертор сигнал междинен NP-TL1-M, компенсация на студения край температура се прави нестабилна мост 3, която е част от инвертора (вж. фиг. 44).

Медта резистор или потенциометър поставен в конвертора тласък. Следователно, трябва да има и студени възли на термодвойката. В този случай, продължителността на термодвойка трябва да е равно на разстоянието от точка за измерване на температурата T R до космоса за инсталиране на устройството. Това състояние е почти невъзможно, тъй като thermoelectrodes термодвойки (твърда тел) са неудобни за инсталиране. Ето защо, за да се свържете термодвойката към инструмента се използва специални свързващи кабели, които да им термоелектрически свойства като thermoelectrodes термодвойки. Тези кабели се наричат ​​компенсация. С тяхна помощ, студените кръстовища на термодвойки са прехвърлени на измервателното устройство или предавател.

В промишлеността, се използват различни термодвойки thermoelectrodes изработени от чист метал и сплави от тях. termozlektrodov материали имат индивидуални характеристики калибриране - зависимостта на топлинна едн. граничната стойност на температурата кръстовище и измерената температура. Най-често база термодвойка двойка образува стандарт термодвойка: Chromel - Copel (сортиране HC) с ограничение температура от 600 ° С, chromel - хромалумелова (класификация HA) с максимална температура от 1100 ° С, и платина - платина (сортиране РР) с максимална температура 1600 ° С

Промишлени термодвойка отличава с висока стабилност и възпроизводимост на характеристиките на калибриране, които им позволяват да бъдат заменени без никаква пренастройка на останалите елементи от веригата на измерване.

Термо-двойки, както и съпротивителни термометри, монтирани в защитна обвивка, която се прилага, за да се калибрира термодвойка. За високи температурни термодвойки се използват в защитни калъфи, топлоустойчиви материали: порцелан, алуминиев оксид, силициев карбид и т.н.

Радиационни пирометри. Радиационни пирометри са предназначени за безконтактно измерване на температурата за топлинно излъчване от горещи тела. Най-честите радиационни пирометри.

Действието на радиация термометър се основава на измерване на радиация енергия на цялото тяло нагрява. Схемата на термометъра е показано на фиг. 69.

Фиг. 69. радиация термометър 1 - обектив 2 - почернели плоча 3 - термодвойки за батерии, 4-Миливолтметър.

Лъчите от загрява тялото обектива 1 се фокусира върху почернялата плоча 2 и го нагрява. Температурата на плочата в същото време е пропорционално на радиация енергия, която от своя страна зависи от измерената температура. За да се измери температурата на плочата обикновено се използват термодвойки серийно свързани батерия 3 едн която може да бъде измерена с помощта на Миливолтметър или потенциометър 4.

Радиационни пирометри рапира, използвани за измерване на температура 100-2500 ° C. Комплектът включва пирометър телескоп TERA-50, измервателен уред и аксесоари, предназначени за защита на телескопа от въздействието на средата (дим, прах, висока температура на околната среда).

Символи на устройства за измерване на температурата на обекти в диаграмата на общото ГОСТ 21.404-85

назначение име
TE

Датчик (сензор) за измерване на температурата, на място. Например, термодвойката конвертор (термодвойка), RTD, термометър termoballon манометър, термометър сензор и т.н.
T1

Устройство за измерване на температурата показва в позиция. Например: живачен термометър, Термометри, и т.н.
T1

Устройство за измерване на показването на температурата, монтиран на борда. Например: миливолти, ratiometer, потенциометър, мост верига и т.н.
TT

Устройство за измерване на температура besshkalny с дистанционно предаване на показанията в позиция. Например: Атмосферно (или всеки друг температурен датчик) besshkalny с пневматично или електрическо предаване
TR

Устройство за измерване на един-единствен запис точка температура, инсталиран на борда. Например: запис Миливолтметър, ratiometer, потенциометър, мост верига и т.н.
TJR

Устройство за измерване на температура с автоматични пометени записващи устройства, монтирани на борда. Например: потенциометър многоточково запис, мост верига и т.н.
TRC

Устройство за измерване на температурата на записа, регулиране, монтиран на борда. Например, всяка температура запис контролер (Атмосферно, миливолти, ratiometer, потенциометър, мост верига, и т.н.)
TC

besshkalny температура контролер, монтиран на място. Например: дилатометричен температурен регулатор
TRK
TC

Комплект за измерване на температурата регистри оборудвани с контролна станция, инсталирана на борда. Например, вторичното устройство и устройството за управление на системата "старт"
TS

Устройство за измерване на температура besshkalny контакт устройство, инсталирано на мястото. Например: термично реле

автоматична система за контрол на температурата с термоелектрически термометър (термодвойка):

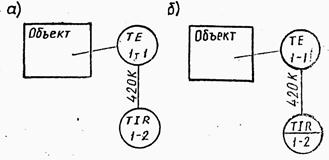

1. контрол на температурата чрез електронен потенциометър.

Прибори вторични за термоелектрически термометри (TET) е потенциометър или Миливолтметър. В Схеми 1-1 TCA-0515 (термодвойка Chromel-Copel), 1 - 2 потенциометър KSGA (показване - аз на регистрацията - на R, модел без контролер). За разлика от схеми, които в схема а) на вторичния устройството е на мястото си, и в схема б) - на щита.

2. Регулиране на температурата от Миливолтметър: 1 - 1 - TCA-0515, 1 - 2 - M-64 (Миливолтметър, модел, без да показват регулатор).

3. Контрол на температурата с помощта на помощна система пневматичен инструмент "Старт".

1 - 1 - TCA - 0515 (термодвойка chromel-хромалумелова); 1 - 2 - PT-TP - 68 и NP-TL1-М - нормализиране конвертор - преобразува нестандартизирана електрически сигнал стандартизиран електрически ток сигнал; 1 - 3 - EPP-68 - електро-пневматичен преобразувател - преобразува стандартизиран електрически сигнал към стандартизиран пневматичен сигнал; 1 - 4 - PV4.2P - вторична система единица "Старт" - показване на регистрацията.

4. контрол на температурата с помощта на милиамперметър.

1 - 1 - TCA - 0515; 1 - 2 - NP - TL1 - и - нормализиране конвертор; 1 - 3 - SIC-3 - вторичен инструмент mA метър, модел 1000, без контролер.

5. контрол на температурата в няколко точки.

1 - 1 1 - 2 1 - 3 - TCA-0515; 1 - 4 - KSP-4 (3-точков моторизирани потенциометър). Сигналът от термодвойките се подава към вторичната устройството като превключващо устройство, което се произвежда чрез алтернативен анкета термодвойката (J - obeganie). Устройството ви позволява да правите четения и ги записва. Предимството на схемата - трите сензорите и един вторичен устройството.

контрол 6. Температура на няколко места по ръчен температурни превключване сензори.

1 - 1 1 - 2 1 - 3 - TCA-0515; 1 - 4 - PMT-4 - превключвател (H-ръчна експозиция); 1 - 5 - Миливолтметър.

Превключването превключвател 1-4 в един от 3-те позиции, определени от millivolmetru контролирана температура. Пример функция - използването на адресните вериги (1-1 2-2 3-3 - адрес). Използвайте го, за да не се претрупва структура поток "уеб" връзки. Това Миливолтметър има собствен ключ, така че преминаването на 1 - 4 се поставя като отделен елемент.

7 за измерване на температура с живачен термометър.

1-1 живачен термометър

автоматична система за контрол на температурата с термоелектрически термометър.

1 - 1 - TCA-0515; 1 - 2 - KSP-4 (модел с пневматичен регулатор, има контрол от вида инструмент - буквата C); 1 - 3 - PP12.2 - baybasnaya дистанционно контролен панел - BPDU - пълна с 1 - 2; 1 - 4 - MI + RO (задвижващ механизъм с регулатора). Според схемата, е необходимо да се TA механизъм за подпомагане на желаната температура на продукта, например 100 0 C. За да се промени това, можем да посочим промяна на потреблението (доставка) на охлаждащата вода. Термодвойка 1-1 отнема текущата стойност на температурата, например 90 0 C. Това термодвойка сигнал след миливолти влиза потенциометъра KSP-4, където сравнението на текущата стойност и предварително определена температура

стойност (100 0 С). Сравнението на тези сигнали генерира управляващ сигнал, пропорционален на степента на грешката и задълбочени. Инструмент тип регулатор действа на задвижка управителния орган, количеството на вода за охлаждане въвеждане на топлообменника е намалена, на желаната температура на продукта се увеличава. BPDU (1-3) се използва за ръчно управление в случай на повреда на регулатора.

автоматична система за контрол на температурата с помощта на манометър термометър.

1. вторично устройство - милиамперметъра.

Крушката на габарита на термометър като основен устройството, не отделен продукт, така че се дава един и същ номер артикул като междинен конвертор.

6 - 1 - TPG4-U - задействани термометри с унифициран електрически изходен сигнал;

6-2 - SIC-3 - 1000 milliamp модел (без регулатор - тя не е необходима). На получава токов сигнал пропорционален на температурата.

2. Измерване на температурата задейства термометри с пневматично вторично устройство и звукова аларма.

7-1 - TPG4-U - задейства термометри с стандартизиран пневматичен изходен сигнал. 7-2 - PV4.1P - вторичен въздух устройство. 7-3 - ECM-1U - електрически контакт манометър. HA1 - електрически звънец.

Сигналът от термометъра габарит предоставя едновременно на 7-2 и 7-3. Свържете се с електрически комплект контакт манометър до определена температура стойност. При тази температура, контактите са затворени (буквата S в означението 7-3) и електрическа верига свързана към електрическа камбана е под напрежение. Операторът получава аудио сигнала за постигане на определена температура. H - горна температурна стойност, определена от оператора.

Системата за автоматично управление с помощта на манометър и термометър системни устройства "Старт".

9-1 - TPG4-U - задействани термометри с пневматичен изходен сигнал; 9-2 - PV10.1P - вторичен въздух устройство "Start" система, показващ (I), регистрация (R), в контролна станция (K); 9-3 - PR3.31 - система за контрол на "Старт", окачен на PV10.1P, така символи (кръгове), заедно; 9-4 - задвижващият механизъм с регулатора.

система за автоматично регулиране на температурата с помощта милиамперметър.

10 - 1 - PTG4-U1 - задейства термометри с електрически ток; 10 - 2 - SIC-3 - 1800 milliamp модел pnevmoregulyatorom вътре в устройството; 10 - 3 - PP12.2 - байпас контролния панел за дистанционно; 10 - 4 - на задвижващия механизъм (MI) с регулатора (PO).

За разлика от случая на текущата температура Ta съоръжението от зададената стойност (определена стойност устройство 10-2) се произвежда от сигнал за грешка се усилва и действа на IM, PO движи. В същото време, в зависимост от знака на сигнала се увеличава грешката или намалява потока на охлаждащата течност.
