Изграждане на контурни маркировки върху




За да се конструира топографска план за марки точки избраните височина на секцията. Топографски план може да се изгради графични или аналитични методи.

Графичен метод.

Фигура 12

Например, помислете за построяването на топографски план с вертикален интервал - 1м. Ние свържете точките А и В, като тънка линия. Между тези точки са хоризонтално подпечатан 122.0; 123.0. Разделете линия AB в 5 равни части, всяка от които ще отговарят - 0.5 m.

Отбелязваме точката на линията AB с бележки - 122.0 и 123.0. По същия начин се разделят на останалата част от линията. Точки със същите обозначения съчетават плавни линии (фигура 12).

Аналитичен метод.

Ние измерете разстоянието от линията AB, L AB = 7 см. Между точки A и B ще се проведе хоризонтално с марки: 122,0; 123.0; 124.0. За да се намери точката с марката на 122,0 м, изчисли превишението между точките А и Б Н = 124,8 - 121,3 = 3,5 м образуват дела .:

7 съответства на 3.5 М см

0.7 м ------------------- X см

X = = 1.4 см

Остави получената разстояние - 1.4 см от точка А и точка за получаване на марка - 122.0 m има точка с марката -. 124.0 m.

3.5 м --------- 7 см

0.8 м --------- X см

X = = 1,6 см

Остави получената разстояние - 1,6 см от точка Б. По същия начин, ние се изчисли разстоянието до точката с марката -. 123.0 м Изчисленията произвеждат между всички съседни точки. Намираме точките със същите марки и съчетават своите плавни линии (фигура 13).

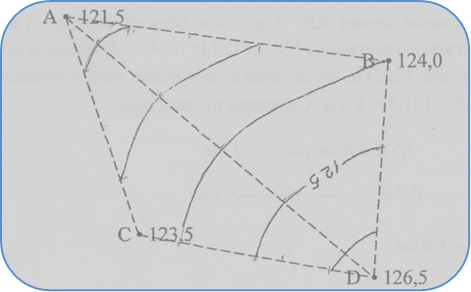

Фигура 13
