Методите за измерване на количеството гориво




Гориво габарит и щеката

въведение

Много модерна маса самолети гориво достига 50-60% от теглото му при излитане, така че точното определение на запаси от гориво на борда на самолет значително увеличава безопасността на полета и увеличава неговата продължителност и разстояние. Поставени в разнообразие от гориво в обем и форма на резервоарите за гориво, твърди, полутвърди и дизайн на окачване и консумира от тях в определена последователност. Измерване на размера на условия за полет на гориво с достатъчна точност, е предизвикателство.

Инструментите, предназначени за измерване на обем или маса количества течни горива (петрол) на борда на въздухоплавателни средства (LD), наречен на гориво габарит (щеката).

Периодичен мониторинг на габарит индикации гориво позволява на летателния екипаж за измерване на общия размер на гориво и количеството на горивото в отделни резервоари или групи от танкове, включва трансфер помпи за изпомпване на гориво от други цистерни в захранващия резервоар, за да подравняването на самолета и да се предотврати спиране на двигателя, поради прекъсване гориво. За да се избегнат смущения центриране на LD монтирани специални машини, за да се гарантира производството на гориво от резервоарите на определени групи на дадена програма. Такива машини, съставляващи единна система с датчик за гориво, наречени системи за измерване и разхода на гориво.

Познаването на общия запас от гориво в самолета и консумацията му за единица време, за да се определи времето на полет, и с определена скорост на полета и обхват. В момента има следните методи за измерване на количеството на горивото (масло): тегло, хидростатични, флоат, капацитивен, индуктивен, резистивен, акустична, и radiointerfersitsionny радиоизотоп. Класификация на гориво габарит (щеката) на различните видове са представени в Таблица 4.1.

В съвременните самолети най-широко използвани два основни типа на нивото на горивото: плувка, основани на измерване на нивото на горивото с помощта на плувка, която плува на повърхността на течността, и капацитет основава измерване годишно в зависимост от нивото на горивото електрически капацитет на специален кондензатор инсталиран в долара на гориво.

Таблица 4.1

метод на измерване принцип на работа схематична диаграма бележка

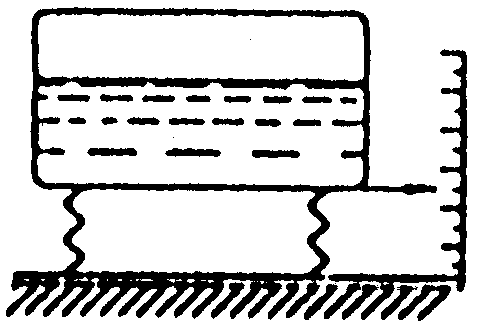

тегло Въз основа на директно измерване резервоар с гориво Измерва теглото на горивото

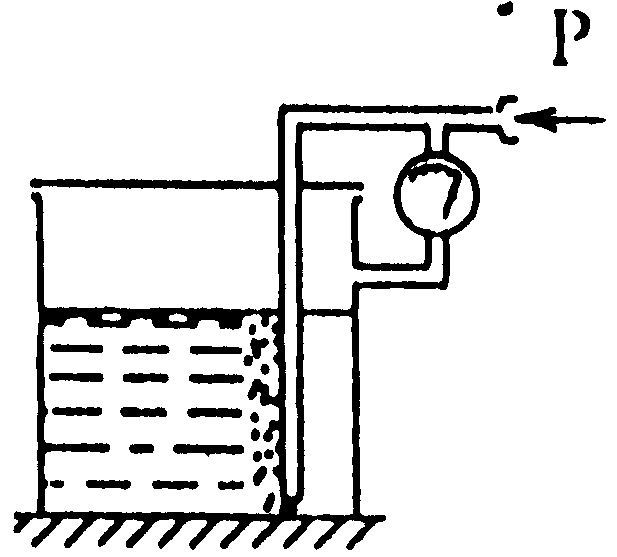

хидростатичен Въз основа на зависимостта на хидростатично налягане P върху нивото си на гориво същото

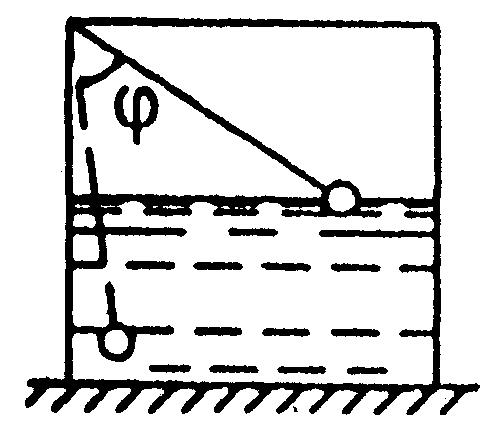

плувка Въз основа на собственост на поплавъка, която плува на повърхността на течността и да се движи вертикално заедно с нивото на течността Той измерва нивото на горивото
капацитивен Въз основа на зависимостта на капацитет Сх на кондензатор поставя в резервоара, на нивото и диелектрични свойства на горивото Мерки тегло или нивото на горивото

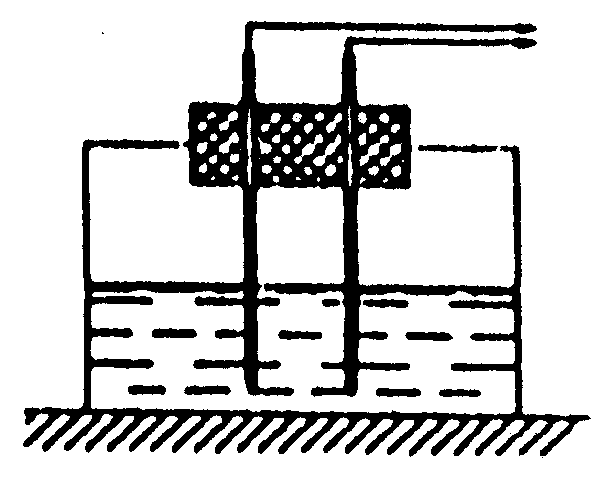

индуктивен Въз основа на зависимостта на електрическите загуби в индуктор, поставя се в горивото, нивото на горивото Той измерва нивото на проводими течности

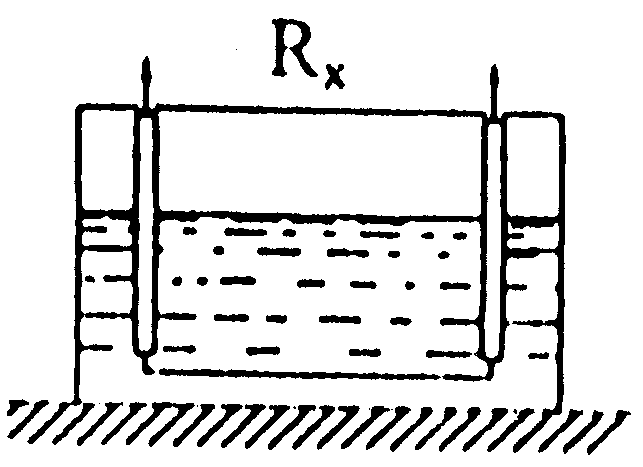

резистивни Въз основа на зависимостта на съпротивлението на резистор R х поставя в резервоара, нивото на горивото същото

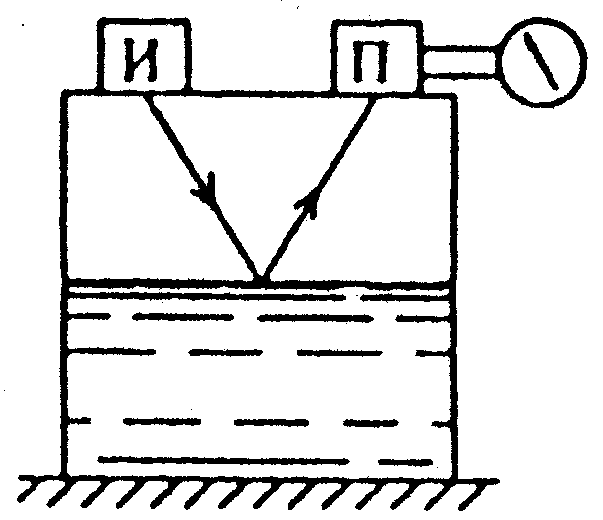

Acoustic (I-източник, P-приемник на ултразвук) Въз основа на собственост на ултразвукови вълни, отразена от повърхността между две медии Той измерва нивото на горивото

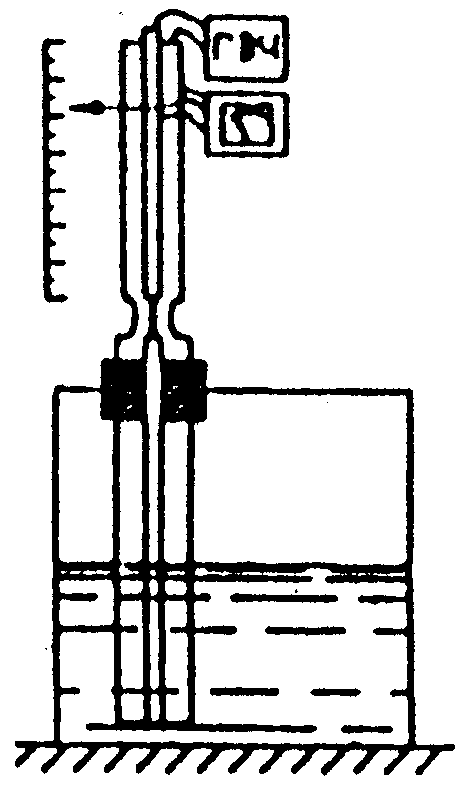

Radiointerference (HFO - високочестотен генератор) Въз основа на използване на зависимостта на разпределението на напрежения и токове в дълга двойна линия от степента на запълване на горивото Той измерва нивото на горивото
Радиоизотопни Въз основа на зависимостта на интензивността на излъчване на радиоизотопи, тъй като те преминават през слой гориво същото

4.1.1 Float габарит електромеханично гориво и щеката



Измерване склад или течно гориво в резервоара на самолета чрез електрически лост-toplivomera плувка (щеката) се основава на принципа на неелектрически стойност на реализация - променлива височина на нивото на течността в електрическата количество - променливо съпротивление, което варира в съответствие с промените в нивото на течността. Извършва тази трансформация реостат сензори плават лост тип инсталиран в резервоарите на въздухоплавателното средство. Pointer е магнито-електрически съотношение-метър. принципа на работа на габарит плувка гориво (щеката) на The помисли върху концепцията, показана на фигура 4.1.

Electric габарит плувка гориво се състои от датчик, индикатор, и свързаните с тях парчета. В някои видове комплект габарит гориво включва също превключвател за свързване на показалеца към всякакви W габарити и измерване на количеството на горивото в отделни цистерни (групи) или измерване на общия размер на гориво във всички резервоари.

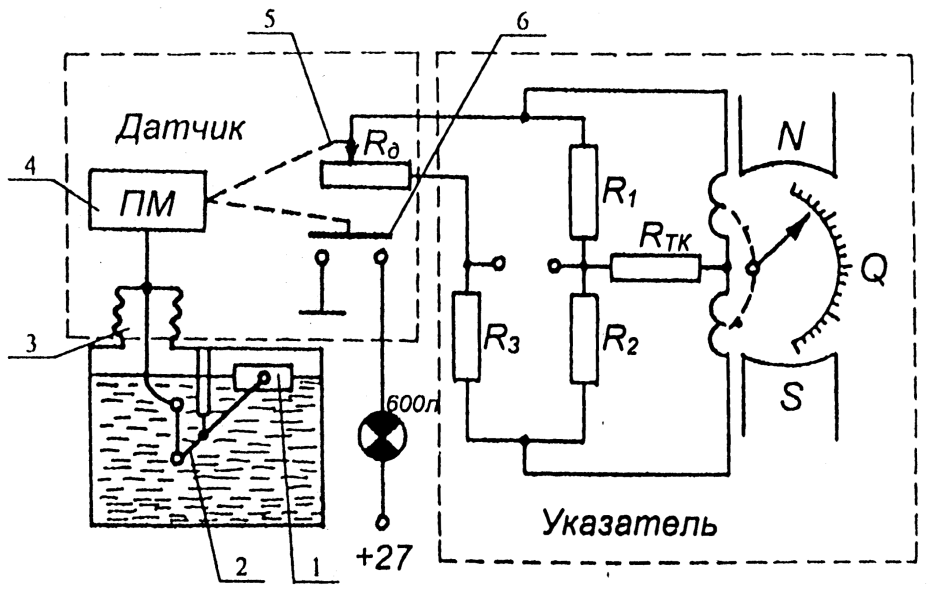

сензор Float 1 намира на повърхността на горивото от люлеещ механизъм 2 и преносната 4 (PM - ливъридж), свързана с г R потенциометър на двигателя 5. Когато промените на нивото на горивото движението на плувка се предава на плъзгача, който се движи от съпротивление R г, тя се разделя на две ръце. В съответствие с всяка ръка измерване намотка съпротива свързан magnetoelectric ratiometer. С R г потенциометъра промяна раменете съпротива ще се промени стойността на I 1 и I 2, преминаващ през измервателната намотка ratiometer. В съответствие с това и ще променя текущото съотношение
I 1 / I 2. Показалецът на стрелката на различни нива на гориво ще вземе подходящото положение.

Фиг. 4.1. Схема на поплавъка за нивото на горивото

Според razgraduirovannoy литра на показалеца мащаб, може да се определи количеството гориво в резервоара

Запечатването на жилища пота на бензинови пари се осигурява от духало 3. Устойчивост потенциометър R г е направена от Манганови или константан рана проводник върху рамката, формата на която представлява функционална зависимост на нивото на горивото в долара тази конфигурация (флоат височина) на количеството гориво в резервоара. При измерване на общото количество гориво в резервоарите на няколко сензори на съпротива в отделните резервоари, за да образуват последователно свързване на потенциометри.

За да се осигури критична сигнализация (в минути или литри) на останалите сензор гориво 6 има устройство за контакт, свързан с датчик ос потенциометър R г. В критичен баланс на горивото в резервоара затворени контакти 6 и предупредителна светлина (по-долу - 600 литра), монтирани на таблото на пилота.

На същия принцип на действие се основава на работа лост-плувка TPR1-8A габарит гориво (или TPR1-8B), монтирана на хеликоптерите (фиг. 4.2). Комплектът за гориво габарит включва: указател UTPR1K-1L; P7M5K-1 прекъсвач; седем DTPR сензори; две IDP2 симулатор.

Index UTPR1K 1А-1В или UTPR1K има три скали: външната страна на външната от 0 до 2500 литра; вътрешната страна на външните 0 до 500 литра и вътрешна - от 0 до 1000 литра.

От външната страна на външната мащаб се провежда с общ брой на количеството гориво в резервоарите № 1, 2, 3, 4, 5. Както външната количеството мащаб гориво се брои от вътрешната страна в резервоарите № 1, 2, 3. На вътрешната скалата на броя на гориво е в резервоари номер 4, 5, и допълнителни резервоари брой 1D, 2D. В допълнение, на предната страна на устройството има два селектор H и I са предназначени за контрол на изпълнението на гориво габарит. Switch P7M5K galetnogo-1 тип има седем места: сумата от 1, 2, 3, 4 + 5, 1D, 2D. Index инсталиран на таблото на пилота, и galetnyj включите авиатор броят на централната конзола 2.

Потенциометър плувка-лост сензори са монтирани в резервоарите за гориво. В случаите, когато не са инсталирани допълнителни резервоари, вместо сензорите трябва да се свърже допълнителни резервоари IDP2 симулатори.

Горивната система, също така включва четири помпа ESP-91б, които се използват за изпомпване на гориво от долния резервоар номер 4 и номер 5 в заменимите резервоари номер 1 и номер 2 и суапови доставките на резервоарите за гориво, номер 1 и номер 2 до мотора на помпата. Допълнителни резервоари са монтирани в товара, са преброени: танк номер 6, номер 7 резервоар.

В допълнение към дисплея на сигнала, които дават информация за работата на помпите пилотните гориво и спиране на позициите клапани (изключване на горивото към двигателя), системата има предупредителни светлини: L1 (червено) "танк номер 1 остава 120 л"; A2 (жълто) "танк номер 1 е пълна"; LZ (червено) "танк номер 2 остави 120L"; L4 (жълто) "танк номер 2 е пълна"; L5 (жълто) "пълен резервоар номер 3" и L6 (жълто) "резервоар вътр. пълен. "

Самолет габарит електрически поплавък гориво се класифицират: по вид на течност, за да бъде оценена; въведете електрическа система; от наличието на аларма.

Маркиране Указател за горивото има цифри и букви, указващи: бензин габарит B, K - kerosinomer, M - щеката, T -toplivomer, E - електрическа, C (първи) сумиране; С (последен) с алармата, и предна цифри - серийния номер на калибриране; Последната цифра е 7 точки па наличността на устройството за сигнализация, и в случай на отсъствието му е поставена фигура 6. За да се разграничат една от друга нивото на горивото се присвоява сериен номер на калибрирането, например: IES-917, ME-1866. В писмото, след като броят на габарит калибриране гориво показва промените, които са настъпили в данните за калибриране (например, TES-1057L, IES-917B).
