Подбор и проверка на измервателни трансформатори на ток (TA)




Подбор и проверка на измервателни трансформатори в схеми за електроцентрали.

Проблемът на съвпадение големи стойности с контролиране на техните уреди количества от основната мрежа се извършва чрез измерване на тока и напрежението трансформатори, които намаляват съответните контролираните параметри (I или U) до приемливо качество и изолират първичната страна от средното, където свързани устройства.

Токови трансформатори (CTS), инсталирани във всички вериги (вериги генератори, трансформатори, линии и т.н.). Съставът на измервателните устройства, свързани към ТТ зависи от веригата и се избират в съответствие с препоръките на предишния раздел 13. На първо място тя ще силата на тока и инструменти, за които необходимата информация за ток и напрежение: електромери, varmeters броячи на активна и реактивна енергия.

CT апарати са еднофазни и могат да бъдат инсталирани в един, два или три етапа, както е показано на фиг. 14.1. Обикновено схеми 6-10 TT кВ е разположен в два етапа съгласно непълна звезда схема при напрежение 35 кV и по-горе - в три фази, съгласно схема цялото звезда.

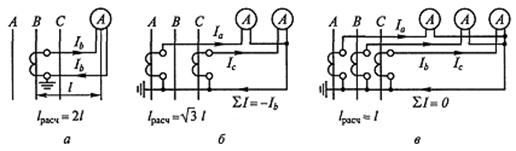

Фиг. 14.1 Схеми на свързване на инструмент устройства трансформатори (само силата на тока): и - включване на една фаза; б - включването на непълно работно време звезда; в - включването на пълна звезда

В следващата таблица е набор от параметри, които характеризират токови трансформатори

параметър име Описание параметър
Номинално напрежение U ном, Кв
Номинална първичен ток Аз 1nom ,, A
Номинална вторичен ток 2nom I = 1 А; 5 A
Сегашната динамична устойчивост аз дин, кА
Thermal ток Аз TS, кА
термична устойчивост на времето Т TS, с
Средно номинално съпротивление Z 2nom, Ohm

Избор на токови трансформатори за проектиране на електрически централи е да изберете вида на трансформатор, проверете за електродинамични и термична устойчивост, определяне на очакваната средното натоварване Z 2 и я сравнява с предварително определен номинален клас на точност Z 2 ч-ти.

избор на текущите трансформатори Условия (CT):

1. В натоварване текущия режим на трансформатор трябва неопределено време издържа номиналния първичен ток I 1nom и номинално напрежение U Ном, т.е.

U ном ≥U устата и аз 1nom ≥I rab.fors,

където I rab.fors - работник принудени текущи в CT веригата (зависи от веригата на връзката на CT е), U устата - напрежение инсталациите, където прилаганите томографии.

Средно номинален ток I 2nom да изберете 1А или 5А в зависимост от други условия.

2. Проверка на токов трансформатор на електродинамични съпротива.



ще бъде предоставена Electrodynamic устойчивост на ТТ, ако е изпълнено условието:

аз дин ≥i в (3)

където аз дин - амплитудна граница през текущата (динамична стабилност ток), които TT щандове за състоянието на механичната якост, и аз в (3) - znachenieudarnogo ток при трифазно късо съединение.

3. Проверка на токов трансформатор на термично съпротивление.

Ще се предоставя термично съпротивление на CT, ако е изпълнено условието:

I 2 т TS TS ≥B до къде съм TS - номинален ток на CT термична устойчивост, т MC - класиран на термичното съпротивление; Що се отнася до - ток топлина пулса в TT верига на (метод на изчисление Б към обсъдено в раздел 9).

4. Проверете токов трансформатор, за да работят в даден клас на точност.

Токови трансформатори се характеризират с текущата грешка е I = (I 2 K - I 1) 100 / I 1 (в проценти), където I 1 и I 2 - течения на първичните и вторичните TT намотките и К = I 1nom / I 2nom - трансформация коефициент ТТ.

В зависимост от текущата грешка на измервателни трансформатори на ток са разделени в пет класа на точност: 0,2; 0.5; 1; 3; 10. Наименование на клас на точност е равна на ограничението на тока от текущата грешка трансформатор на първичния ток равен на номиналния 1-1.2. За лабораторни измервания на токови трансформатори са клас на точност 0.2, за да се свържете електромери - Клас 0.5, за свързване на панел измервателни уреди - Клас 1 и Клас 3 10 се използва за свързване на релейна защита.

В същото първичен ток I 1 текущата грешка на CT зависи от средното натоварване импеданс Z 2, толкова по-голям е по-грешка. За да TT работил в даден клас на точност е необходимо да се отговаря на условието:

Z 2 Z ≤ 2 часа та (14.1),

където Z 2 ч-ти - номинален ток на натоварване на трансформатор, когато се работи в даден клас на точност (изразена в ома, е даден в TT директории).

Нека разгледаме как да се изчисли Z натоварване 2. The индуктивно съпротивление на текущата схема е малък, така че можете да вземете Z 2 ≈r 2. Средно натоварване се състои от съпротивата (R приблизително), свързващи кабели (R, и т.н.) и преходния контактното съпротивление в земята (R й) устройства за свързване:

Z 2 = R ARR + R + R за PR

съпротивление R = ARR ARR S В / I 2 2nom, където S ок - мощност, консумирана от устройства в най-тежко натовареното фаза.

Контактите за съпротивление R, за да вземат от 0.05 ома при две или три и 0,1 Ohm - с по-голям брой устройства.

По този начин, в даден състав устройства отговарят на условието (14.1) е възможно само чрез областта на свързващи кабели R PR на напречното сечение.

Знаейки, Z 2 ч-ти, определяне на допустимостта на R съпротивление = PR 2 Z ч ОМ - ок R -R и сечение на проводник S = ρl изчислено / R, и т.н., където ρ - съпротивление материал проводник; л изчислено - очакваната продължителност на които зависи от текущите схеми трансформатор връзка и разстояние L от токови трансформатори на уреди: когато включите в непълна звезда изч = л л √Z (ris.14.1b), когато звезда-изчислено L = L (фиг. 14.1v); когато са вложени в фаза л изч = 2л (ris.14.1a).

При проектирането на недвижими разстояние л знам, но за инструктаж дизайн, това разстояние не може да се настрои, и след това се приема за различни връзки, подобни на следната дължина на проводниците L (в метри):

Всички ГРУ 6-10 кВ верига, с изключение на линиите за потребителите. 40-60

Линии 6-10 кВ на потребителите .... 4-6

генератор на напрежение вериги на блок 20-40 станции

Всички вериги ...................... EN 35 кВ. 60-75

Всички схеми на 110 кV .......................... 75-100

Всички комутационна схема 220 кВ .......................... 100-150

Всички вериги 330-500 кВ комутационна ................ 150-175

За да се намали продължителността на тези подстанции с 15-20%.

Като контрол свързване проводници, използвани четири-жилен кабел (три фазови проводници и връщане проводник живял). Тяхната устойчивост зависи от материала и секцията живял. Кабели с медни проводници (съпротивление ρ = 0,0175 ома мм 2 / m) се използва при вторичните вериги на мощни растения с по-високо напрежение от 220 кV и по-горе. По време на останалата част на вторичните вериги на кабели електрически работа с алуминиеви проводници (съпротивление ρ = 0,028 ома • 2 мм / м). От състоянието на механичната якост на напречното сечение на медни проводници трябва да е не по-малко от 1,5 mm 2 и алуминиеви проводници - не по-малко от 2,5 mm 2. Ако броят на свързаните инструменти включват метра, предназначени за плащания в брой, минималното напречно сечение на живот увеличение до 2.5 mm 2 за медни проводници до 4 мм 2 за алуминиеви проводници.
