мълния




Фиг. 1.22. гръмоотвод

Всеки гръмоотвод (фиг. 1.22) се състои от molniepriёmnika, с изглед към охранявания обект, токопровеждащите и окопаване спускането, намиращ се в земята. Една добра почва мълния е предпоставка за надеждна защита, тъй като мълния стачка в недобре обосновани гръмоотвод високо напрежение се появява на това, което може да причини повреда на гръмоотвода до охранявания обект. Също толкова важно е прилагането на надеждна електрическа връзка между всички части на гръмоотвода, тъй като има тежки искри, които могат да причинят пожар по време на преминаването на тока на мълнията в земята на лоши контакти.

Съгласно условията на термичната стабилност на напречното сечение на затвора тоководещи трябва да е равен на 25 мм 2, но се дължи на устойчивост на корозия на токопровеждащите условията на спускането е с площ от 50 мм 2 на стоманени телове с диаметър 8 мм. Използването на стоманени верижна условия кабел корозия не се препоръчва.

Пространството около гръмоотвода, вероятността от мълния, в която е малко вероятно нарича защитна зона. защитна зона има формата на палатката.

Лидерът на мълния надолу от буреносните облаци, мълния не се чувства присъствието на височина до з. Посоката на лидера на определени изключително от лидера. Въпреки това, тъй като на височина Н, посоката на лидера отразява разнородността на електрическото поле, причинено от присъствието на мълния и лидер на мълния расте в гръмоотвод. Височина H е височината на ориентацията на мълния. За мълния до 30 м височина ориентация мълния H = KH, където H - височина на гръмоотвода; к - коефициент на пропорционалност, равно на 20 гръмоотводи и 10 за кабел. За височината на гръмоотвод и въже на повече от 30 м мълния височина ориентация е съответно 600 и 300 m.

Гръмоотводи. Фиг. 1.23 показва една единствена гръмоотвод височина ч. Светкавици, които са не по-далеч от разстояние R = 3,5 часа, ще бъдат заловени гръмоотвод. R nazyvaetsyaradiusom зона на разстояние от 100% през мълния гръмоотвод.

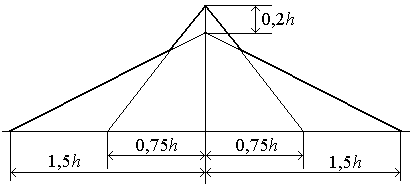

Фиг. 1.23. гръмоотводи Фиг. 1.24. Опростената структура на защитната зона на една-единствена мълния

Светкавици, които са далеч от разстояние R удари в земната повърхност, но не по-близо от г = 1,6 часа. разстояние R защита nazyvaetsyaradiusom зона на нивото на земята. Фиг. 1.24 показва опростена структура на предпазната зона. На партерното ниво са депозирани 0.75 ч и разстояние 1,5 часа, от горе на долу мълния - разстояние 0,2 часа. Точки са свързани с прави линии, както е показано на фиг. 1.24. Кръгче верига има предпазната зона.

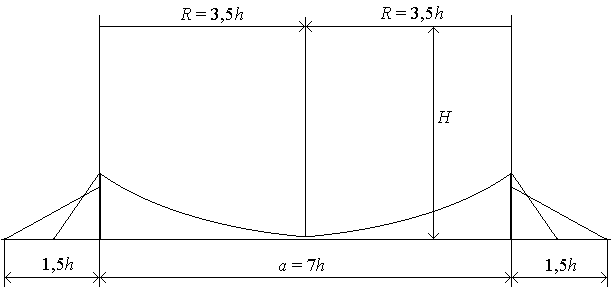

В случай, че двама ravnovysokih превключвател, разположен на разстояние а = 7, R = 2 часа, площ от 100% в контакт при височина превключвател ориентация мълния контакт с (фиг. 1.25), така че скобата да не пробие екранировка и тежко на земята.

Фиг. 1.25. Зоните за контакт на 100%, за да достигне в гръмоотвод

на височина мълния ориентация H

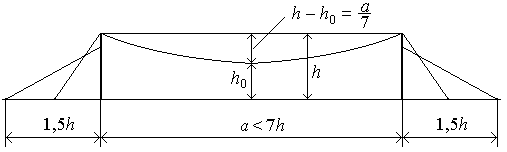

При сравняване на фиг. 1.24 и 1.25 се вижда, че два съседни мълниезащита зона има по-голямо от сбора на двете защитни зони единствена мълния. В този случай е необходимо да се защити точката намира по средата между тръбите за гръмотевични на височина Н, 0, следната зависимост трябва да се проведе <7 - з 0) (Фигура 1.26.). С известно разстояние между тръбите за гръмотевични - з 0) = а / 7.

Фиг. 1.26. защитна зона на две съседни гръмоотводи

защита Сграда зона за двете гръмоотводи с различни височини е показано на фиг. 1.27. Първо защитна зона е конструирана по-висока превключвател 2 часа, след това защита от мълнии зона е по-Н 1 само отвън. Чрез върха на гръмоотвода се провежда в разгара на хоризонталната линия до пресичането с мълниезащита зона повече. Пресечната точка е защитена, така че ние можем да приемем, че е налице гръмоотвод височина ч 1 (сляпо), след това между гръмоотводи на еднаква височина изградена защитна зона по обичайния начин.

Фиг. 1.27. Защитена зона гръмоотводи на две различни височини

Отделни гръмоотводи до 20 м височина, изработени от стоманени тръби, използването на разширения не се допускат. Lightning над 20 метра височина, направени във формата на решетка структури. Като носеща устройство може да се използва от дизайна на защитени обекти.

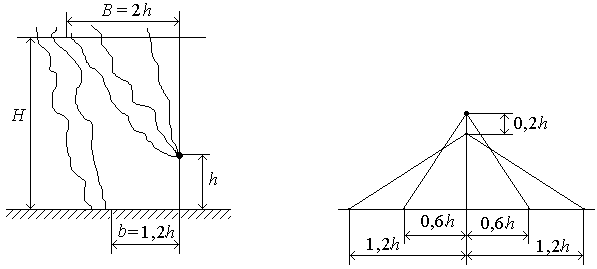

Въже мълния. Въже гръмоотводи се използват за защита на електропроводи. Въже защитна зона гръмоотвод е показана на Фиг. 1.28. Тя е изградена по същия начин, както за гръмоотвода, с единствената разлика, че групата ширина от 100% в контакт с превключвател за ориентация на височина H равен мълния B = 2 часа, и ширината на защитната зона на нивото на земята Б = 1,2 часа ,

Фиг. 1.28. Въже мълниезащита зона

Електрическите кабели се използват главно за да защити проводници предаване линия. Разликата във височината между кабела и жицата е по-малко от 0,2 часа, следователно не са защитени области и защита ъгъл (фиг. 1.29). Въже ъгъл мълниезащита - ъгълът между вертикалната линия, минаваща през кабел и линия, преминаваща през кабела и жица. Optimum ъгъл защита 20-25º, тя може да бъде уязвим централния проводник с по-малък ъгъл.

Фиг. 1.29. мълния ъгъл защита въже

Вероятността от мълния почивка. Един единствен гръмоотвод поема заустването на мълния в окръжност с радиус R = 3,5 часа. Когато мълния височина H = 30 m, R = H = 3.5

= 3.5 х 30 "100 м. Площта на този кръг

S = р R 2 = 3.14 · 100 2 "30 000 m 0.03 km 2. Известно е, че в средните климатични зони на Русия 1 km 2 земната повърхност е засегната мълния удари средно по 2,5 пъти годишно. Ето защо, 0,03 до 2 km удари 0,075 пъти годишно или веднъж на всеки 1/13 = 0.075. По този начин, един-единствен височина гръмоотвод 30 м ще бъдат удивени веднъж на 13 години. Да предположим, че подстанцията е защитена от гръмоотводи 10, в което предпазната зона се определят с вероятност от 0,1% (или 0,001 в относителни единици). Тогава ще сме победени един от 10 светкавицата на всеки 1.3 години, докато мълния пробив да се случи в 0,001 случаи, т.е.. Д. Веднъж на всеки 1.3 / 0.001 = 1300 години. Следователно, пръчките гръмотевични за необходимостта от изясняване на вероятността, с която определя не възниква предпазната зона.

Електропроводни линии, защото на неговата дължина е често поразени от мълния. На всеки 100 км далекопроводи 15-20 са засегнати веднъж годишно в централната част на Русия, така че изчисляването на защита преносна линия с помощта на въжета вероятност става важно. Вероятността P а пробие мълниезащита въже се определя по формулата

(1.42)

където α - ъгълът на защита; оп ч - височината на опората.

Изчислете две линии имат една и съща защита в 45 ° ъгли. Височината на първата подкрепа 16 m, а вторият - 36 м Ние определяме вероятността от пробив за двете дела.

1. ; P α = 0,01, или 1%;

2. ; P α = 0,1, или 10%.

Примерът показва, че е необходимо да се намали ъгъла на защита с височина стълбове, така че вероятността от пробив остава същото мълния. Желанието да се използват по-малки ъгли на оптимална защита 20-25º води до значително претегляне подкрепя, защото по-малките ъгли могат да бъдат получени чрез увеличаване отделянето хоризонтални проводници повдигане или кабелна горе.

Допустимото разстояние между гръмоотвода и обектът да бъде защитена. Защитена обект трябва да бъде изцяло включен в предпазната зона, обаче, той трябва да се намира на известно разстояние от светкавицата. Ако разстоянието е твърде малък, удари мълния може да се случи с припокриващите се части на мълния върху защитавания обект. Светкавица, минаваща през гръмоотвода, създавайки една капка напрежение в съпротивата и индуктивност на колектора на заземяване:

(1.43)

където аз съм - амплитудата на тока на мълнията; R, - импулс земята съпротива електрод; L - индуктивност на токоприемника; м г I / г т - стръмността на мълния ток отпред.

Нека цип с амплитуда от 100 кА и стръмност на 50 кА / MS гръмоотвод удариха на височина 20 м със специфична индуктивност на тоководещи изтече 1.7 UH / м и заземяване съпротивление от 10 ома. Напрежението на гръмоотвода U = 100 кА · 10 ома + 1.7 UH / m · 20 ома до 50 кА / MS = 1000 кВт + 1700 кВт = 2,7 MW.

Разстоянието от мълния прът на субекта трябва да бъде избран от състоянието:

S> U / E вътр, където вътр E = 500 кВ / м за въздух. За да се предотврати припокриване на съоръжението за заземяване, намиращ се в земята, разстоянието трябва да се изчислява по формулата: S> I м и R / E вътр, където вътр E = 300 кВ / м за земята.
