ИЗМЕРВАНЕ Инструмент части микрометър




микрометър

обективен

1. Разглеждане на устройството, измерване на принципни и метрологични характеристики микрометрични инструменти.

2. Измерете т micromeres гладка и дава становище относно валидността на детайлите.

микрон- TOOLS

Микрометрични инструменти са общи средства за измерване на външни и вътрешни размери и с дълбочина на вдлъбнатини и дупки. Принципът на действие на тези инструменти се основава на използването на двойка винт - гайка. Точно винт микрометър върти във фиксиран mikrogayke. От този сайт, и ние получихме името на тези инструменти.

В съответствие с ГОСТ 6507 - 78 микрометра се произвеждат от следните типове:

MK - гладка за измерване на външните размери;

ML - лист с набиране за измерване на дебелината на листа и ленти;

MT - тръба за измерване на дебелината на стената на тръбата;

МЗ - zubomernye да се измери дължината на общите нормални предавките;

MBM, МВТ, MVP - Микрометри с вложки за измерване на различни теми и парчета от меки материали;

MR, MRI - лостът микрометра;

MB, MG, MH, NH2 - борда микрофони.

В допълнение към тези видове микрометра налични микрон- дебеломери (Standard 10 - 75 и ГОСТ 17215 - 71) и микрометър на дълбокомер (ГОСТ 7470-78 и ГОСТ 15985-70).

Почти всички произведени микрофони имат разделение цена 0.01 мм. Изключения са микрометра лост MP, MP3 и MRI, с цената на разделение 0,002 мм. Измерване диапазони зависят от гладки микрометра размери и скоби са: 0 - 25, 25 - 50, ..., 275 - 300, 300 - 400, 400 - 500, 500 - 600 мм

Фигура 1а, б показва схемата строителство и гладка микрометър. Дупките са ляти скоба 1 фиксиран от една страна измерване на петата 2, а другият - с стъблото 5 през дупка, която е водач 4 микрометра. Микрометър винт 4 се завинтва в mikrogayku 7 с външна резба и разфасовки. На този специален конец се завинтва на гайката за регулиране 8, който компресира mikrogayku 7, за да завършите избора на разликата в съединението "microscrews - mikrogayka". Това споразумение осигурява прецизно аксиално движение на винт относителна mikrogayki в зависимост от неговия ъгъл на завъртане. Край на едно завъртане на винта се движи аксиално от разстояние, равно на терена на конци, т.е.. Д. 0,5 мм. На винт микрометър е износен барабан 6, закрепени монтаж капачка - орех 9. Капачката - гайката монтиран специален механизъм за безопасност 12, която свързва капачката - гайка 9 и храповото колело 10, и е необходимо да се върти барабана 6 в измерванията. Механизмът за безопасност - Ratchet, състояща се от зъб тресчотка колело и силата на пружината е превишена между челюстите 500 - 900 CN тресчотка 10 освободи от капачката 9 и инсталирането на барабана 6, и тя започва да се върти с щракане на характеристиката. В този микрометър винт 4 не се върти. За да се определи винта в позиция 4 микрометра винт 11 е снабден с ключалка.



Фиг.1

На стволови 5 микрометър скалата на 14 прилага с деления през 0,5 мм. За удобство на референтните инсулти прилага още по-високо и странно - по-ниска непрекъсната надлъжна линия 13, която се използва за указване ъгли на въртене на барабана. В края на коничната барабан с покритие набиране 15, разполага с 50 дивизии. Като се има предвид, че преместването на 0,5 мм, въртенето на барабана, като един прорез за да предизвика движение на края на винта равно на 0.01 мм на оборот на барабана с петдесет разделения край на секцията винт и барабана, т.е. Цена разделяне на барабана на 0.01 мм.

При отстраняване на позоваването са скали на носа и цилиндър. Разрезът е указател към барабана надлъжни кантара и регистри показания с точност до 0,5 мм. Тези указания са добавени четене по скалата на барабана (фигура 1, B).

Преди измерване, проверка на правилността на зануляване. За да направите това за зъбчатката да се върти microscrews да се свържете с измервателната повърхност и на петата на винт или контакта на тези повърхности с монтажната мярка 3 (Фигура 1, A).

Въртенето на храповия механизъм 10 се продължава до прищракване характеристика. Правилен монтаж се счита, в който в края на барабана съвпада с крайната левица по скалата на стволови инсулт и нулева скала бар кръгъл барабан съвпада с надлъжната линия на стъблото. В случай на несъответствие, защитен microscrews запушалка 11, развийте етаж - монтаж на капачката оборот - орех 9, завъртете барабана до положение, съответстващо на нула, за да се определи неговата капачка - орехови безплатни microscrews. След това трябва да двойна проверка на правилността на "зануляване".

Чрез микрометрични инструменти включват също микрометър дълбочина микрометър и отвор габарит.

дълбочина микрометър (Фигура 2а) се състои от микрометър глава 1, притиска в основата на дупката 2. Butt microscrews тази глава има дупка, която е поставена в Сплит пружина края на пръти SHIFT 3 със сферична измервателна повърхност. Резервни пръчки са четири размера: 25; 50; 75 и 100 мм. Размерите между краищата на пръчките претърпени много прецизно. Измерване на повърхността в тези устройства са заменяеми външния край на пръта, 3 и долната опорна повърхност на основата 2. При отстраняване на позоваването трябва да се забравя, че основната гама, разположен на стъблото има обратно броене (от 25 мм до 0).

Фиг.2

За регулиране на дълбочината на препратка повърхността на основата се притиска към челната страна на монтажните специални мерки (2b), които се поставят на повърхността плоча. Microscrews поставете използване на зъбчатката се поставя в контакт с плочата, те го оправи и след това спрете върши същата процедура, както при настройване на микрометър до нула.

Измерване на дълбочината на дупки, корнизи, ниши и т.н. извършва както следва. Основата е в основата на уред за измерване на дълбочина микрометър е монтиран върху основната повърхност на частта, която се измерва по отношение на размера. С едната си ръка притиска към основата на детайла, а другият за завъртане тресчотка барабан микрометър глава да се докоснат пръчката към повърхността, за да се измерва и с щракване тресчотка. Тогава се определи запушалката microscrews и отстранен от люспите на бройки. дълбочина микрометър габарити са измервателни диапазон от 0 до 150 мм и 0,01 мм интервал от скалата.

Микрометрични апарати са предназначени за измерване на вътрешните размери на продукти от 50 до 6000mm.

Те се състоят от глава микрометър (Фигура 3а), взаимозаменяеми разширение (Фигура 3, б) и измерване на върха (Фигура 3, в).

Микрометър главата Nutromer се различава малко от главата на габарит микрометър и дълбочина и не дрънкалка. стволови 6 микрометър глава се притиска от една страна измервателен накрайник 7, а от друга се завинтва microscrews 5, която е свързана с барабана 4, една гайка и гайката 2 1. Извън стои измервателен накрайник microscrews 5.

Разликата в съединението на винта - гайка е избран с помощта на гайката за регулиране 3 се завинтва върху навреме mikrogayku с мъжки скосена конец. Инсталираната размерът е фиксиран заключване винт 9. За разширяване на границите на измерване в резба 8 завинтва разширение на отвора (Фигура 3, б) и измерване на върха (Фигура 3, в).

Фигура 3

Extension е измерване на прът с сферични повърхности, които имат точни размери в осово направление. Стъблото не стърчи извън тялото в двата края е с резба. А пролетта се намира вътре в корпуса, създава фрикционна връзка между разширение прът, когато завинтване с винт микрометър. На свободния край на разширяването може да се завинтва върху друга разширение, и така нататък. D. До отвор габарит до необходимия обхват на измерване на. последно удължителен кабел за измерване върха се завинтва. По време на измерването с върха на сондата детайла докосване и разширението измервателни накрайници microscrews. При използване на спирачни апарати с няколко разширения трябва да се забравя, че разширяването трябва да бъде свързан по реда на техния размер и микрометрични главата за да се свържете с най-дългата от тях.

Микрометър монтаж с върха на измерване се определя на нула поне монтажа - скоба от 75 мм (Фигура 3, г). В случай на незадоволително нулева корекция отпуснете на пода - превърнете гайка 1, обръщане на барабана, за да съвпадне с нулев риск произтича от надлъжната линия, затегнете контрагайката 1 и винта 9 се освобождава. След това проверете правилното инсталиране. След установяване на нула Nutromer го прецаках с разширения, за да се получи желания размер и започва тестовото измерване.

Nutromer вътрешни размери измервания, извършени както следва. А инструмент се въвежда в пространството между измервателните повърхности (например, на дупка). Създаване на измервателния накрайник на отвор габарит на повърхността и да се върти в главата на барабана, за да се докоснат до втората сонда върха противоположната повърхност. В процеса на измерване трябва не само да се върти барабана, но също трионче монтирани цилиндри, измерване на диаметъра в равнина, перпендикулярна на оста на отвора и в аксиален разрез равнина. Най-големият размер на първа позиция и най-малкия размер на втора позиция трябва да съвпадат.

Съдържанието на доклада

1. Цел.

2. Проектиране и метрологични характеристики на плавен микрометър. Как да се чете показанията микрометър, когато се измерва?

3. Скица на детайлите в действителния размер.

4. Оценка на срока на части.

Контролен лист

1. Видове микрометрични инструменти.

2. Апаратура микрометра.

3. Как да приемате четения микрометър? Създаване на микрометър до нула.

4. Какво е Ratchet?

5. габарит устройство дълбочина микрометър.

6. дебеломери микрометър устройство.

литература

1. Марков NN Ganevsky GM Дизайна, изчисляването и контрол на изпълнението - измервателни уреди. - M: механика, 1993.

2. Belkin IM Средства линейни - измерване на ъглите. Directory. -М .: Механика, 1987.

3. Василиев AS Основи на метрологията и технически измервания. -М .: Механика, 1980.

Лабораторни упражнения №1

Тема: Измерване на линейни стойности.

Инструменти и аксесоари: апаратчета, микрометър, измерени на тялото.

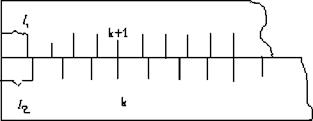

Нониус и микрометър винт. Представете две линии, сгънати заедно, както е показано на фиг. 1. Да предположим, че цената на разделение (дължината на една дивизия), на горния ред е л 1, а цената на разделяне на долния ред - л 2. Линии образуват Vernier, ако съществува брой К, в резултат на което

К л 2 = (к + 1) L 1 (1)

В линии, показани на фиг. 1, к = 4. Горният знак във формулата (1) се отнася за случая, когато по-ниска разделителна линия разделяне на горната дълго, т.е.. Д. Когато L 2> L 1. В противен случай е необходимо да се избере по-ниска знак. За определеност приемем, че L2> L1. стойност

D = L2 - L 1 = L 1 / к = 2 L / (K + 1) (2)

Тя се нарича точност пергел.

Фиг. 1.

По-специално, ако L 1 = 1 mm, К = 10, точността на Vernier. D = 0,1 мм. Както се вижда от фиг. 1, съвпадението на нула горните и долните дивизии на същата скала, в допълнение, к-ти и долната дивизия (к + 1) ия горната скала разделение, 2k-ти участък на дъното 2 и (к + 1) ия горната скала разделение и т. г.

За да започне постепенно да се премести на горния ред в дясно. Нула разделителни линии се различават и съвпадат с началото на първите разделителни линии. Това ще се случи, когато преминаването л 2-L 1, равна на точността на нониус г. когато два пъти смяна съвпадне втора дивизия линии, и така нататък. д. Ако съвпадение на м-та дивизия, очевидно може да се твърди, че тяхната нула разделение измести MD.

Мненията, изразени в твърдения са верни, ако преминаването на върха по отношение на най-долния ред на не повече от една дивизия на най-долния ред. Срязване точно разделение (или повече бара) горния мащаб нула разделение вече съвпада с нула, а първият (или п-м) по-ниска разделителна линия. С една малка допълнителна смяна на най-долния ред на разделянето, не е същото като нула в първа дивизия, и така нататък. D.

Техническата нониус горния ред правя обикновено кратко, така че мачът може само по-ниска едно от отделенията на тази линия. В това, което следва, ние винаги се предположи, че мащабът на нониус е в този смисъл, че кратко.

Нанесете Верние да се измери дължината на тялото A (Фигура 2). както се вижда от фигурата, в този случай, дължината L на тялото е равна на А

L = NL 2 + MD (3)

(L 2> L 1). Когато п - целочислено деление на дъното на скалата, разположена на левия от началото на най-горния ред, а броят на разделение m- най-горния ред, който съвпада с един от най-ниските отдели на скалата (в случай, че нито едно от отделенията горния ред не съвпада точно с долните дивизии , като м, тъй като броят на разделяне, който е най-близо подходи към една от по-ниските отдели на скалата).

Фиг. 2.

Често нониус движеща се част (горната линия на фиг. 1) има по-голям участък, т. Е. L 1> 2 л. метод за определяне на дължината на тялото в този случай се препоръчва да се открие за себе си.

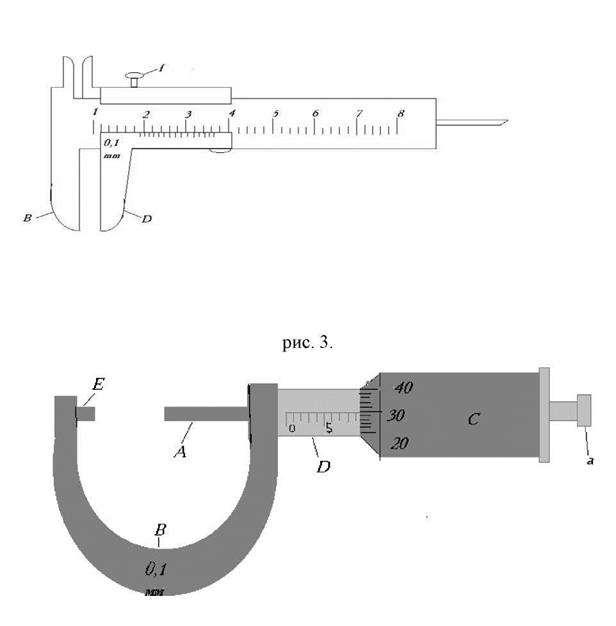

По същия начин, може да се изгради не само линейни, но и ъгъл пергел. Осигурени са Vernier дебеломер (фиг. 3), теодолити и много други устройства.

Ако точни измервания на разстояния често се използват микрометър винтове - винтове с малка и много точно забавено темпо. Такива винтове се използват, например, в микрометра (фиг. 4). Едно завъртане на микрометър на винт движи жезъла си от 0,5 мм. Барабанът е свързан с буталния прът, разпределени в 50 деления. Завъртете едно разделение съответства на изместване на пръчката е 0.01 мм. От това измерване и точността обикновено се произвеждат с помощта на микрометър.

Фиг. 4.

Микрометър винт. Микрометър.

Микрометър винт използван в прецизни измервателни уреди (микроскоп, микрометър) и позволява измерване на стотни от милиметъра. Микрометър винт е прът, снабден с глоба резба. Височина на повдигане резба в една революция се нарича стъпки микрометър. Микрометър (Фигура 4) се състои от две основни части: винт микрометър винта на скобата и A. микрометър минава през дупките на скобата с вътрешна резба, срещу винт микрометър върху конзолата е съсредоточи. На винт микрометър монтира пълен цилиндър (барабан) с подразделения в посока на обиколката. Когато се върти микрометър барабанни плъзга върху линейна скала прилага към стъблото.

С цел да се микрометър винт A изместен от 1 мм, е необходимо да се направят две въртене на барабана C. Така mikrmetriechskogo винт терен е 0,5 мм. В допълнение към барабана на микрометъра мащаб има C, съдържаща 50 дивизии. Тъй като винт терен а = 0.5 mm, и номер подразделение М = барабана 50, прецизността на микрометър

A / M = 0,5 / 50 = 1/100 mm (4)

Числовата стойност на измерения обект се дава от

L = KB + Нин / м (5)

Дължината на измервателния тялото е цяло число к мм мащаб бар, п - разделянето на Верние, която съвпада с разпределението на лентата на мащаба.

дебеломер и обработка на резултатите

измерване.

Caliper мм се състои от метална линийка, от една страна, която е фиксирана крак. Реваншът е с нониус и може да се мести по владетел. Когато попадение на краката, нула и нула линия на Верние съвпада. За да се измери продължителността на обект, той е поставен между краката, които се движат в контакт с краката на предмет (без силен натиск) и осигурява винт F. След това направи четене на владетеля и Верние, изчисли дължината на обекта чрез формула (5).

Шублер се измерва височината ч и диаметър D на цилиндъра. Измерванията са извършени, както следва:

0. Цилиндърът се поставя между краката С и Е челюстите (леко поддържате краката) и затегнете винта.

1. дължина мярка, диаметър на цилиндъра и да произвежда четене на диапазона мащаб на числа к мм от ляво на разделението на нониус нула и броя на деленията н нониуса, че съвпада с разпределението на скала владетел мащаб. Според формулата (5) прави обратното броене. Измерванията се повтарят три пъти, леко завъртане на цилиндъра между краката.

2. Изчислете абсолютна и относителна грешка в измерването. Резултатите от резултатите от измервания и изчисления, се записват в таблицата.

номер К (т) п H (т) Dh (м) К (т) п D (т) Dd (т)
1.
2.
3.
Ср.

измерване микрометър и обработка на резултатите от измерванията.

8. измерения обект (дебела тел или метална плоча) е поставен между стопа и E края на микрометър винт А.

9. Намерете стойността на к и п по скалата на стволови D и С. барабана чрез формула (5) се произведе брой на неизвестни количества.

10. Измерването на диаметъра на проводника се повтарят най-малко пет пъти на различни места.

11. Изчислете абсолютна и относителна грешка. Резултатите от измерванията и изчисленията, записани в таблицата.

номер К (т) п L (т) DL (т) К (т) п H (т) Dh (м) L TC (т)
1.
2.
3.
4.
5.
Ср.

Контролни въпроси.

8 Каква е Верние? Как трябва да се използват с пергел?

9 Какво е микрометър за цел и спирачните апарати?

10 Кажи принцип на шублера?

11 шублер за разлика от микрометър?

12 Какво се нарича микрометър терен?

Lab номер 2

Calibration микрофон

Цел: Да се проучи устройството и дейността на микрометър; извършва калибриране микрофон.
