Синхронни генератори. СТРУКТУРА И ПРИНЦИП НА РАБОТА




Алтернатори, използвани за преобразуване на механичната първична енергия в електрически мотори. Като първичен двигател се използва: парна турбина (системата на парна турбина - генератор наречен турбогенератор), водна турбина (хидро), двигател с вътрешно горене (дизел генератор) на един електрически мотор (мотор - генератор).

Синхронни машини наречени машина, скоростта на въртене на магнитно поле, което е равно на скоростта на ротора

(9-17)

Машината е обратимо и може да работи като генератор и като двигател. Въпреки това, най-широко използван, те имам и двете алтернатори, които са инсталирани на всички съвременни електроцентрали.

Генератор електрическа машина включва неподвижна част - и въртящите се части на статора - ротор. Често част от машината, която генерира магнитно поле, посочена като индуктор, и част от машината, където се намира намотка, в която се индуцира EMF, наречен котва.

Действието на синхронни генератори е явлението електромагнитна индукция. EMF се индуцира в работната намотка

,

По принцип няма значение дали се движат проводник кръста неподвижно магнитно поле или, обратно, подвижна магнитно поле пресича фиксирана проводник, така конструктивно синхронни генератори могат да бъдат два вида. В първата котва фиксирани и въртящи индуктор (Fig.111 а), във втората - напротив (ris.111b).

и б

Фиг. 111

Ниска консумация на енергия и генератор за ниско напрежение (монофазен и трифазен) често се използват в мобилните станции и може да работи по схемата на фиг. б. В тези генератори, работещи намотка често се извършва на ротора и на вътрешната повърхност на системата за статор поле подредени с характерните полюси. Свързване на генератора към външен товар, чрез плъзгане сегашните колектори (с пръстени четка за оста на ротора).

Съвременните генератори, като част от електрическа енергия, страница oyatsya високо напрежение 15-40kV на. За да премахнете такова високо напрежение ротационен операционна бобина с помощта на четка - колектор монтаж трудно. Освен това, високо напрежение намотка, която се върти шокове на ротора опит и вибрации, е много трудно да се изолира. Това обяснява, че при настоящите генератори, котвата намотка разположен върху неподвижната част на машината - статора и областта намотка (магнитни полюси), разположен върху ротора.

Управление биполярно синхронен генератор от този тип е показан на фиг. а. На машината статорните намотки са навити три намотки с еднакъв брой, изместен под ъгъл от 120 0. Буквите H и K отбелязани началото и края на всяка намотка. Магнитното поле се създава от намотки рана на ротора. Чрез четки и пръстени в краищата на тази намотка се прилага постоянно напрежение от специален източник на захранване. Ротор с помощта на самоходната машина се върти; неговото магнитно поле пресича намотките на статора се индуцират в нея синусоидална едн.



Статора. Статорът е същата като на статора на асинхронната машина. В ликвидация му действие на въртящото се магнитно поле на ротора се индуцира електродвижещо сила доставен до външно осцилатор верига. Тази конструкция позволява на генератора за отстраняване на плъзгащи контакти в натоварване верига на генератора (статор намотка е свързан директно към товара) и надеждно изолиране работната намотка от тялото на машината, която е от съществено значение за днешните генератори произведени с висока мощност при високи напрежения. Основната магнитния поток на синхронния генератор, произведен от въртящия се ротор се задвижва от чужда сила. DC ток от източник преминава през роторната намотка през двата пръстена и две стационарни четката монтирани на вал генератор. Мощност на захранването е равна на 0.25 - 1% от номиналната мощност на синхронния генератор. Номинално напрежение 115-350V.

Ротор. В неговия дизайн на ротора на генератора са разделени в основното поле (ниска скорост) (фиг. 112а) и neyavnopolyusnye (високоскоростен) (ris.112 б). Броят на полюсните двойки на ротора, причинени от

и б

Фиг. 112

неговата скорост на въртене. В честота, генерирани едн 50Hz ротор neyavnopolyusnoy високоскоростен машина - турбогенератор върти с 3000 об / мин, има двойка полюси, а характерните ротор ниска скорост хидравличен генератор, въртящ се със скорост от 50 до 750ob / мин, има редица Първи двойки, съответно, 60-4 ,

Generator под товар. Арматура реакция. При работа на генератора към клемите за свързване на външен товар, статорните намотки на електрически ток, който създава магнитно поле - статор поток. Това магнитно поле се наслагва върху ротора основната магнитно поле, произведено от възбуждане намотка отслабва или да го укрепва. Въздействието на областта на статора към основната магнитното поле се нарича реакция на котвата.

Разглеждане на реакцията на котвата при различни условия на натоварване.

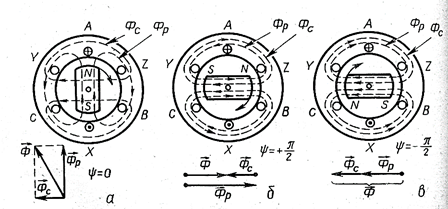

Фиг. 113

В случай на активно натоварване, при което ток е във фаза с електродвижеща сила, текущия максимум настъпва в момента, когато оста на полюса на ротора ще бъде противоположен на намотките на арматура (ris.113 а). Този така наречен кръстосана реакция котва: статорните токове и ротор перпендикулярни една на друга. В резултат на добавянето на вектора на тези потоци, произтичащи магнитен поток генератор увеличава леко и изместен в пространството - и, следователно, EMF генератор увеличава.

В случай на чисто индуктивен товар ток зад EMF във фаза По времето, когато максималният ток в намотка Х ротор трябва да се върти по часовниковата стрелка 90 0 (ris.113 б). Магнитен поток и противоположно насочено и получената магнитен поток генератора е равна на тяхната разлика. Тази реакция намалява котвата на генератор на едн.

В случай на чисто капацитивен товар на генератора натоварване ток води на едн за фазата - И, следователно, ротора на генератора все още не е достигнал 90 0 до вертикално положение, и на ток в намотка А до X има максимална стойност (в ris.113). потоци и има същата посока, в резултат на увеличаване на магнитния поток А това води до увеличаване на генератор едн на.

Очевидно е, че реакцията на котвата ще бъде по-значително, толкова повече товарния ток. Така арматура реакция в синхронен генератор води до промяна на магнитната индукция и електродвижещо напрежение, което е крайно нежелателно, тъй като промяна на стойността и естеството на резултатите на натоварване в промяна на напрежението на клемите на генератора.

На практика, всички промени на натоварване чрез автоматична промяна на тока на възбуждане; тя отслабва ефекта на реакцията на котвата.

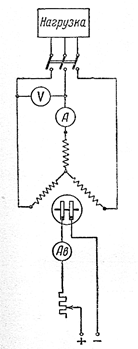

За да премахнете различните характеристики на синхронния генератор могат да бъдат използвани като схема ris.114.

Характеристики на работа на празен ход. Тази характеристика е зависимостта на индуцирана електродвижеща сила в статора Е на възбуждане ток във външния контур на машината отворен

Е = F (I Б) с N N = N и = 0.

а б

Фиг. 114

Генераторът се задвижва да се върти със синхронен скорост, съответстваща на номиналната честота осцилатор. Промяна помощта на реостат възбуждане ток, отбелязвайки, амперметър в поле веригата. Според показанията на волтметър, включени в намотката на статора терминали, определи големината на индуцираното едн E. Характеристики на празен ход е показана на Фиг. 114В. Правата част на характерните точки на пропорционалност между магнитния поток (възбуждане на ток) и индуцирана едн. Впоследствие, магнитна система на генератора е наситен, завои крива, т.е. докато значително увеличаване на диск ток на индуцирано едн расте много бавно.

Външни функции. Зависимостта на напрежението на генератора клеми U от товарния ток I при постоянна възбуда ток и B, фактор на мощността cosφ и скорост на въртене п е дадено от външните характеристики (фиг. С)

U = F (I).

На ris.114 дава на външни характеристики на генератора за различни видове натоварване.

Промяна на напрежение при натоварване възниква в резултат на реакцията на котвата и спад на напрежението в намотката на статора.

С индуктивен товар реактивен ток и мощност демагнетизирам машината чрез увеличаване на товарния ток намалява.

Когато капацитивен товар на генератора напрежение с увеличаване на натоварването ток се увеличава в резултат на действието на надлъжно - намагнитване реакция на котвата.

Номинална режим натоварване е избран така, че cosφ = 0,8 промени напрежение не надвишава 35-45% от номиналната (крива 1).
