Опитайте се да се навие трансформатор Page 2




Подобен случай - нейната (не много умни) главата, реши да помогне на приятел да се отървете от възбуждане в самостоятелно направени усилвателя. Оказва се, но усложняването на веригата и загуба в параметрите. Купих пренавие и нов силов трансформатор на "W" ядрото (стоящи пред разцепление). Нестабилността и институт изчезна завинаги, без никаква схема дизайн "извратен" !!!

Ето, че може да означава по-добър силов трансформатор (това е в действителност, много органи са някак изразени).

Друго наблюдение по отношение на "W" ядра. Те, по някаква причина на ток на късо съединение е по-голяма от тази на същия силов трансформатор разцеплението, дори с високо вътрешно съпротивление на намотката. Това се дължи, по мое мнение, фактът, че "W" на ядрото повечето от завоите по ликвидация пресича силовите линии. Поради тази причина, авторът се опитва като мощност, да не се използва разделено ядро ​​трансформатори.

Повече местоположение - изгоряла транс. разкри Когато разглобяване, че oplavilas PVC изолация, която е "облечена" в дажбата намотка, и е затворен в съседните слоеве (трансформатор фабрика на български). Ето ви и избора на проблеми материали !!! PVC изолирбанд, и като подлепващи и течни изолатори - в никакъв случай в средата на бобината не може да бъде !!!

От това можем да заключим, че основното нещо, което определя качеството на силовия трансформатор, който не е нещо, екзотични материали и умело секретна технология, и неговото изчисляване на компетентен и безупречна производство (и материали съвсем обикновени, прости и добре подбрани прилага върху).

Ако не можете да

Прекратяване "обърнат, за да включите" изисква определена търпение и постоянство. Авторът не е обременен от излишък на тези качества, следователно, на 1,5-2,5 часа работили често го хвърля тази професия до следващия остра ефективността атака. Непрекъснато намотка (без прекъсване) е необходимо само в случай на импрегниране на трансформатора. В този случай, прекратяването трябва да бъде завършена в рамките на 2-3 дни (времето на втвърдяване на лака масло).

Добра помощ в процеса на любимата си музика и мечти за това как този трансформатор ще реши всичките си проблеми наведнъж !!! Това не е шега, че е добре известно, че един дом супа от домакинята, който обича семейството си, получени по-вкусни от ресторанта (където кухнята мрази придирчиви клиенти), въпреки че съставките са същите (дори в ресторант може да бъде по-добре). Повече, един приятел, който е много тясно свързан с изучаването на Япония, каза, че японците не се позволява да работят (дори и след добитъка чисти лайна) служителя, ако той е в състояние на стрес. Така че това, което прави всичко това сериозно - трябва да се разкарам изстъпление в добро настроение (защо да рискувам) !!!



Ако все още са направили кривата на рамка, и вече са започнали да се разклаща, след това в най-скоро на един от краищата на пукнатината започва да расте, което ще падне през завоите. За да се избегне това, на всеки две или три слоя, тази празнина в чук или на лист хартия или нещо друго. Това е необходимо, за да се създаде подкрепа за следващите слоеве. Оставете един празен слот - не можете, то ще се увеличи работата и развали настроението.

Ако слоят не монтира изчислява броя на завъртанията. На първо място, не е нужно да се доверят един слой. Опитайте да приключи още един, и е по-плътен. Ако това не помогне, и то по-добре е да спрете и помислете - брои от вас лице. Особено критичен към намаляване на броя на намотките - навиване на мрежата (по-добре е да не се шегувам). Грешката на броя на завъртанията на намотки, които остават в 1-3% и по-често се понася или няма ефект.

Вариант - рана в намотката друга част слой, е приемлив, ако увеличението на дебелината на намотката няма да доведе до това, че рамката ще бъде твърде малък.

Относно процедурата за ликвидация бобини. Първо, в рамките на намотката се навива около мрежа. Това се дължи на желанието да се намали съпротивлението. Вторият най-важен и последователност - намотката за високо напрежение. От вътрешната си съпротива зависи от наличната захранване, така високо напрежение намотка, а понякога и дори направи дъното на бобината. Така че в заключение - нишки като по-малко отговорен по отношение на ликвидацията и често претоварени ток (дори по-добре, ако те се затопли бобината от върха, отколкото от вътрешната страна).

Сглобяване на ядрото сплит не е трудно, важно е само да го дръпне много добре, и това е много желателно да се постави колелцата половина точно така, както те са били преди демонтаж (един до друг). Краищата на полухалките полирани, но замазка, всичко все още е възможно малка огъване и ги смачкване. Затова е по-добре да се направи, тъй като беше. Автор опитах promazyvat полухалки преди монтаж с епоксидна и епоксидна, които подклаждат napilennoe карбонилна желязо - глупости се оказва. По-добре просто да си дръпнете спретнати свършва добре (поне има шанс, че всичко ще си дойде, както е било).

"W" образна като излиза, и след това достигна до ниво с чук. Ако плочите от предишното събрание беше парафин, че е по-добре да не се премахне. След това, по време на загряването на трансформатора, тя ще се разпространи в микро пролуките между плочите и на трансформатора е много "тиха". Има ли такова нещо като фактор за пълнене на стоманената кутия. За да може тя да бъде нормална, прозорецът трябва да поставите всичко на основната плоча (особено ако рамката остава същата (отново не)).

Уверете се, че не е трудно. Ядрото ще "vperekryshku", но в средата на неговата оставяйки малко място (събрание се провежда не от едната страна към другата, и в същото време от двата края към центъра). Когато пространството е достъпно 3-5 мм (по-малко - по-добре), да вземе всички останали плочи са изработени от еднопосочно заедно (дебелината на набиране на малко повече от 3-5 мм) и чук ги забиват в левия прозорец и от двете страни. Както метал те се плъзгат много добре, и много гъста част на прозореца.

КАКВО мълчите

За ниска мощност трансформатор ликвидация често се използва намотка "vnaval". Това отнема много място, това е непростимо, и изисква задължително импрегниране да определят свободно подредени завои. Ето защо, отговорни и енергоемки дизайн е по-добре да не се прилага.

Въпреки това, той може просто да бъде незаменим, когато намотка, която е с ниска мощност тънък проводник. Тя може да бъде изходни трансформатори за ниско-енергийни вериги, съвпадение, микрофон и т.н.

Прекратяване "vnaval" също може да бъде разделена на слоеве, с полагане на изолация, но ползите от тази съмнителна IMHO.

Тороидалните Cores - нещо добро (ако те не претоварване), но много трудоемко да се върнем назад. Авторът някога се разклаща върху серпентини и 3000 завои, и се използва дебела тел - не харесва този процес. Да, и припокриването на бобината магнитните линии са по-малко броня от ядрата. Авторът не е фен на тях, но все пак ....

Мота TORUS чрез трансфер. Совалката е лента от твърд изолатор (например печатни платки), с ширина, равна на около 1/4 от диаметъра на отвора в тор. Дължина на совалката е избран в зависимост от диаметъра на тор (Тора-голяма - по-голяма дължина), и е около 15-20 см за вътрешни цели серпентини (50-200 W). Тесните страни на совалката прави слота (дълбок), в който е навит проводник (до запълване на совалката). Прекратяване се извършва, резби куката през дупката на тор, и постепенно развиване на проводника от него (ако е необходимо). Напрежението тел и внимателно г. тя съответната тук !!! Приключването опит да се разпредели равномерно на ринга и направи пропуски от страна на отвора за тор. Ако това правило не се спази, след това бобината много бързо "яде" дупката, и пространство за CL. намотка ляво. Torus ликвидация Заключения по-лесно да се правят гъвкави проводници, осигуряването им теми. Лента от друг с тънка ивица лакирано кърпа, която се навива като бобината, като се уверите, че тя самата най-малко 1/3 от външния ръб на тор се припокрива.

Когато прекратяването на ринга не успее да се разпространява (например, на нишки), по-добре е да поставите няколко подобни намотки симетрично върху пръстена.

"О" - образна с две серпентини (TS-40 - TC-360) - не е добре, че дойде с хора (в действителност същото тор, само лоша рана). Трябва да разпространява намотката равномерно по двете полувремена. В този сценарий, много лесно да се загубиш в заключенията, така че е в процес на тях намотка като етикет.

Заключителни неговото описание на производството на силови трансформатори технология, искам да ви напомня, че започва шума на захранване !!! Качеството му зависи от това около 70% от успеха на IMHO на проектиране. Невъзможно е за въпроса леко !!! Трансформаторът е "сърцето" на устройствата за захранване на мрежата, така че го третират с уважение и внимание. Тогава няма да се налага да се справи с проблемите, които съпътстват лошото хранене единица !!!

ZAMAHNЁMSYA ON VYHODNIK

На изчисление на продукцията трансформатор, във връзка с конкретна схема, е писано много статии. противоречиви методи, с понякога коренно. Поради тази причина, изчисление, авторът не иска да се докосне (не искам да породи спорове).

Малко теория

Трансформаторът изход - плетеница от компромиси. За да бъде един добър продукт, е необходимо да се знае какво е полезно и какво е вредно.

Мили хора казват:

Индукция разсейване - магнитното поле, което не участва в предаване на енергия. Тя ще бъде по-голям, отколкото повечето от бобината се намира извън магнитната верига. На пръстеновидни магнитни вериги с една серпентина е максимална. След тях идват на ринга с две серпентини, а след това блиндирана (те го минимума от следните имате)

Активното намотка съпротива - не по-безвредни количества. От това зависи от ефективността на каскадата. Лоши стойности на съпротивлението може напълно да убие всички усилия, за да получат достатъчно мощност. Резистентност (вътрешен) аудио транзистори 700-900 ома. Прекратяване съпротивление от 200 ома ще има осезаем допълнение, 300-400 ома - е много сериозен проблем, и загуба на мощност.

Се борят с проблема за увеличаване на диаметъра на проводниците, както и избора на желязо (квадрат в напречно сечение е желано и дълго (високо) намотка малка дебелина).

трансформаторни танкове. Има два - mezhobmotochnuyu (между намотки) и разпространявани (между навивките на една намотка). Особено вредни разпределя капацитет на първичната намотка, която, поради големия брой навивки на може да бъде от голямо значение.

Решаване на този проблем чрез навиване СТРИКТНО "обърнат, за да включите," увеличаване на дебелината на изолацията на междинен слой, и с помощта на различни ликвидация направления в различни слоеве (повече за това по-късно).

Взаимно индукционни бобини. Много полезно нещо. Когато желязната сърцевина с висока честота губи своите енергийни преносни характеристики (поради загубите, които зависят от качеството на дебелината на магнитна стоманена плоча), тр помага AFC-ра е взаимна индуктивност. Енергията се предава директно между намотките, разположена в непосредствена близост до (проводници).

Увеличаване на тази стойност, вторичната намотка на разпределението между първичните секции (увеличаване на индуктивна връзка, и mezhobmotochnaya капацитет)

Ето тогава можем да говорим за избора на материали

Аз наистина харесвам "W" ядра. Много се пише за най-добри резултати и сплит магнитни ядра. Необходимо беше да се сравни звука на TR-ра от прибоя с "W" -tr ром. Аз съм сигурен, че съм прав - "W" звучеше по мое мнение, по-добре.

Проводници, рамка, изолация - всички същите като в сила Tr-RE, но аз ще кажа, все пак нещо.

Аз не помня къде, но прочетох, че някои материали имат електростатичен памет. Това е в състояние на известно време, за да се съхранява заряда. Полезна тази функция не може да се нарече. Тези материали включват всички изолатори на базата на високомолекулни съединения, включително PTFE и стъклени влакна.

Това беше възможно да се върнем назад маркови трансформатори, включително на звука, и така, дори и в каскади с високо напрежение не firmachi използвате тефлон и други синтетични филм - хартия само !!! дебел, в няколко слоя, но все още хартия !!!

ПОВЕЧЕ ЗА ядро

Съдейки по мнения в различни произведения и в Интернет, сега много тормозен О. трансформатори ядра OSM. Тази лента ядра със серпентина на средната щанга.

Друго решение, което срещнах - използване на два "W" - образни магнитопроводи без джъмпери

Предимствата на това - бобината е по-компактен (плосък), а оттам и намаляване на активността на съпротивление ликвидация. Недостатъци - ако магнитното прозореца запълни напълно, можете да получите на течове индуктивност по-голяма от "шкембета" трансформатор.

Тук firmachey наистина победи - те са прави специална форма на пластини. Техните аудио трансформатори имат много широк средната пръчка и малък прозорец площ (само за пускане на бобината). Така се оказва малко по-високо транс. с голяма напречно сечение на сърцевината и ниско съпротивление на намотките. Но това решение, въпреки че често се използва, също не е идеален, и много известни и скъпи фирми правят своите шкембета трансформатори (по-малко и по-малко от това, че не се получи). В "шкембета" с еднакъв брой намотки получава повече индукционни бобини (много необходима опция за бас).

Както можете да видите - единична, универсално решение не съществува. Във всеки от вариантите има плюсове и минуси. Поради това не е необходимо да се комплекс преди "Фирма" с красив етикети. Авторът на тези редове трябваше да слушате няколко домашно приготвени (доста здрав) трансформатори директно у дома, понякога късметът се усмихва и да слушат "Тамура" (това не е у дома). Различията, които биха убили чрез изсичане - не !!! Тази разлика в нивото на нюанс и съчувствие (като двете коли от същия клас).

На интернет, от любителски форуми радио, има много функции и коментари за "самостоятелно направени" продукти. Опциите са повече от приличен, на нормална руски желязо с руски превод. Така че, не слушам твърдо сварени "експерти" - докато не видят и стотинка, събиране на пари за "посредник", ще за минимална такса за да се насладите на звука истински тръба !!!

Ако имате трансформатор с широка сърцевина на плочите, то просто може да се раздели на две и да направи два транс. Можете също така да направите две от три, и т.н. Това е важно само, че плочите са от същия тип.

Друго - веднъж видял. Power "магистър" (стара-стара, като немски) Output транс сглобен от листове от различни ширини - в средата на класирането 0.35 (около 60%), а краищата на 0.2 (една и от друга страна, 20%) , Izgalyatsya като най-добре !!!

стомана марка

Курсове или знам каква марка на стоманена сърцевина - проблем за мен, не е възможно (освен ако не е известно по-рано). Ето защо, ние можем да се съсредоточим върху дебелината на плочите или лентите (или назначаването на оригиналния трансформатор).

"W" - ядра

Без съмнение, добър (звук) стомана се използва в старата "Kinap" -ovskoy оборудване, включително и силови трансформатори. Косвено, можете да се съди за качеството на стоманата (ако това е силата) на броя на първичните завои. В основата на високо качество, ще бъде по-малко завои (коефициент. 35-45 в силния формулата за изчисление по-горе). Дебелината на магнитни плочи трябва да бъде не повече от 0,35 mm (0,2 или по-добри). Ако повече ще расте загуба на RF (запушване).

Друг важен момент - на изолационните плочи. Изолацията е тънък филм оксид, който се образува по време на отгряване на плочите. Извличане на разстояние, е много лесно (особено ако трансформатора се разбира няколко пъти). Ако изолацията е повредена плочи, нарастващите загуби (вихрови токове), и че няма смисъл да се говори за плочите 0.35.

Много ефективен и рентабилен спасяване - цвят на плочки с един слой от едната страна "ballonchikovoy" боя. Дебелината на слоя се получава оскъдна, и не влияе на събранието.

Когато "W" за SE -serdechnika TR-ра, трябва незабавно да се мисли за нейното събиране и последващо сглобяване части. Ако има разминаване, самата сърцевина не притежава, и да се разпада. Следователно, въпросът трябва да бъде как да го решим, и немагнитни материали.

сърцевина лента

Всичко на добра стомана, освен ако лентата е достатъчно тънък. Специални никакви проблеми, с изключение на монтажа - също така е желателно да се премахне магнитно затваряне (ако SE TR-Р).

Директно около намотката

общи изисквания

И за еднотактови усилватели и двутактов, общ изискване се счита sektsioniravaniya първични и вторични намотки (продуктът е качествен разбира се, ако тя). Те казват, че 4-те секции на първичната и вторичната на три подредени между първичните секции ликвидация е достатъчно. Прекомерното разделяне увеличава до неприемливо стойност на паразитен капацитет. Ако ние ограничаваме двете първични ликвидация секции - ще бъде твърде малък директна връзка на намотките. Така че, раздел 4 от основната - това е някъде близо до "златната среда". Понякога те отиват и по-разделяне, но тя трябва да бъде много добри причини.

Вторичната намотка на трансформатора изход е "роб", така че всяко зрънце на енергия е много скъпа, за да я !!! Ето защо, всички необходими части от вторичната намотка стека, което опасва първичната намотка - това е, второстепенните участъци не трябва да бъде на най-външната намотка.

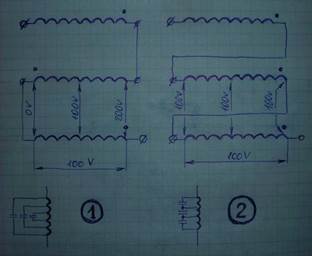

Някои източници съобщават, че първичната намотка на трансформатора изход се навива на промяна в посоката на навиване слоеве (фигура 2), в (Фигура 1) показва класическия намотка. С този метод слоевете са в непосредствена бобини електрически изтрити от равни разстояния един от друг. Това значително намалява разпределя капацитет на намотката (и най-важното, този капацитет се разпределя равномерно и не повтарят циклично), но изисква голям брой съединения в рамките на намотката.

Понякога намотките се превключват от различни хитри начини (Фигура 3). Целта на такъв трик не разбирам (източник на информация - японската абстрактно (не знам как да се чете на техния език)), а има и препратки към раздели на този метод на свързване, аз само веднъж.

Това се случва само индикация за увеличаване на дебелината на диаметъра на междинен слой изолация увеличава намотка. Това се дължи отново на желанието да се намали, ако не, след това се поне разпределена постоянна намотка капацитет (увеличаване на дължината на спиралата, то ще расте, а дебелината на изолацията - да се увеличи, което да компенсира увеличаването на дължината на антената).

Но тези методи за прекратяване не е задължителен атрибут на качествени продукти. Кондо-сан (твърде много стръмен) каза, че се скитат му трансформатори прост, класически рана, НО !!! ръка (за да създадете желания напрежение) и сребърна жица.

Пропорциите на секциите

Последният раздел на първичната намотка обикновено се прави половината от средната част, тя изглежда като 2-4-4-2 или 1-2-2-1. На мястото на "таблото" подредени три равни части от вторичната намотка.

Трансформатор за POWER един цокъл (SE)

Поради постоянно пристрастие ток, преминаващ през първата намотка, трансформатора SE е много взискателен към напречното сечение на магнитопровода - че при постоянно намагнитване, все още има достатъчно резерви за променливо магнитно поле (звук). В подавляющем большинстве случаев (для токов 60-100 мА мощности до 7-10 Вт, и при частоте среза 40-50 Гц) достаточно сечения 12-14 кв.см. с воздушным зазором в 0,2-0,3 мм. Намотка хитростей не имеет и сложности не представляет ИМХО. Важными являются все те же требования, что и при намотке силового трансформатора, только самоконтроль должен быть повыше. И помните про настроение!!!

ТРАНСФОРМАТОР ДЛЯ ДВУХТАКТНОГО УСИЛИТЕЛЯ (PP)

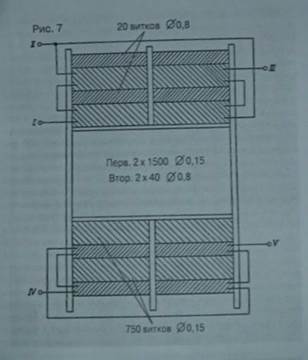

Не так требователен к сечению железа и наличию немагнитного зазора в сердечнике (на всякий случай - сечение железа 12 см. имеет выходной трансформатор 25 Вт заводского усилителя, а 16 кв.см. - это уже 100 Вт). Но, зато очень желательна полная симметрия секций первичной обмотки. Для "бескомпромиссных" решений каркас катушки делят пополам щечкой, и мотают с полной симметрией две катушки, которые затем коммутируют как требуется.

Но чаще мотают обычную обмотку (слоями). Слои соединяют через один - нижняя и третья секция - одна половина, а вторая и верхняя - вторая. Симметрия секций получается хоть и не идеальной, но достаточной для того, чтобы искажения на СЧ трансформатора были меньше чем электронной схемы.

Я думаю, не стоит напоминать о том, что готовый трансформатор, с подключенным к выходу эквивалентом нагрузки, не должен самостоятельно "петь песни", тем более громко. Поют, в основном, сердечники. Поэтому готовый выходной транс. можно, и желательно, сверху покрасить каким-нибудь прочным лаком.

ОБ УНИВЕРСАЛЬНОСТИ

Сега е подходящо да се каже, че един цокъл трансформатора с кранове (направен мечтател производител), без всякакво съмнение, може да се използва в лицеви издърпайте веригата. Пролука в сърцевината отива само полза. Някои производители конкретно правят разликата в трансформаторите желязо-ход. (Подобрява линейност, но малко губят в необходимия размер).

Че по-голямата печеливша рана

Висока цена "маркови" трансформатори, IMHO, особено говорят за голям дял на ръчния труд. Firmachi със сигурност тормоз върху машините. Но преминаването секции и заключения Кабелни .... Не мога да си представя как може да бъде автоматизирано. И изход трансформатора в такъв много работа, особено когато е налице прекратяване с редуващи посоки. И тази работа е доста фина - този продукт и съответната цена.

В случая на производство на два продукта "за себе си", това не е важно. На тази дръпнах, когато той каза, че може би си една много прилична vyhodnichёk, или няколко добавката направи !!!

Нещо за опциите

Често вериги като препоръки за употребата на изходния трансформатор, а така наречените желаната точка хвърли на съпротивлението на анод натоварване. Най-използвани TR-ра до 1,5-3,5 ома. Тези стойности са доста универсални и важат за почти всички познати схеми. Готов, "маркови" трансформатори се продават като посочва няколко параметри, включително на даден товарното съпротивление. Тази стойност показва колко товар на изхода на лампата първичната намотка на трансформатора, когато е свързано с вторичен стандартен товар (4, 8, 16 ома). Ако изберете повече за поз. резистентност може да се очаква да се намали коефициента. хармоници и намаляване на О. мощност (O улесни живота на лампата.), с по-малък - напротив, но престъплението не се случи !!! Препоръчва се, както обикновено, златната среда, но тъй като може да има вашето мнение и вашия вкус !!! А звук оцветяване е по-зависим от избора на видове схеми и видове лампи, отколкото на поз. резистентност.

От това можем да направим доста смело заключение - бройте до 1% от километър формули изход трансформатор за конкретна схема, просто няма смисъл !!! IMHO, IMHO, IMHO.

Той е приемлив резултат ще се брои една проста последователност:

1) Когато анод ток на 60-80 тА, ядро ​​напречно сечение от 10 cm2

2) За приемливо първичен индуктивност (засягат изкривяване LF), тя трябва да бъде броят на завъртанията 2600-3500

3) В зависимост от площта на прозореца, изберете диаметър проводник на първичната намотка (тя трябва да заема 55-60% от местата). Повече диаметър - по-висока ефективност и изходи. мощност.

4) В зависимост от даден желания съпротива, помисли за броя на вторични завои. Във всеки случай, формулата (опише с думи) - фактор. трансформация (N) е съотношението на първичните намотки на вторични намотки, или корен квадратен. съотношение на съпротивление (дадените конюгиран към анод. натоварване) пъти ефективността.

5) Изберете диаметър на проводник, за да се поберат в намотката, предназначени за нея място.

6) да се мисли чрез проектиране на трансформатора (разделяне)

Всичко !!! С пълна скорост !!!

Майстори ALL тръба звукови в един глас твърдят, че качеството на изработка на трансформатора, много по-важно, отколкото точно съвпадение, изчислява данни. И в този случай, обезщетенията в ръцете си !!! Не са на разположение, за да изберете по-добър профил и стомана марка (вземе по-голямо напречно сечение), но можете да се навивам за отлично !!! Аз вярвам !!!

ПОЛЕЗНА ИНФОРМАЦИЯ

Изчисляване на изходния трансформатора.

Ето няколко техники, без коментари

Tube.zip

Няколко примера от готови продукти

С разрешение на Алексей Шалин (нашия сънародник, да го слушат много), аз се цитират данни от няколко от неговите продукти, тествани и оптимизирани за някои специфични случаи

Изходни трансформатори TSSH-170.

Това W-желязо. Комплект от 30 х 60. Това означава, че малко над една педя от 16 квадрата.

Window 19 х 53 мм. Не е много голям, но е достатъчно за нас.

ликвидация Размери - 17 х 50 мм.

Най попаднете TSSH170 плочи с дебелина от 0,5 мм и най-малко - 0,35 мм.

За нашите цели, вторият вариант е по-добре, но първият не забранява.

1. Изходна за SE транс 2 COM / 4; 8-ия.

Основната организация - 2340 завъртания на тел SEW-2 с диаметър от 0,355 mm в три секции (5 + 10 + 5 слоя с 117 завъртания в леглото). R акт ​​на първичното - 102 ома.

Препродажба - 160 завои (за премахване на 113-ото кръг) тел 0,55 мм в две секции. Два пласта 80 се превръща във всеки раздел на вторичния двете паралелно. Общо - четири паралелно навиване. R акт ​​на вторичното - 0,77 ома. Предвидените - 165-ти.

Ефективност = 86,5%.

Защо да използваме транс - реши за себе си.

Аз той е работил с 6P42S в триод.

Gap - 0,2 мм.

Добри 6P36S лампа. Евтините и добро звучене.

Това е двутактов 36 х трансформатор с Ra-а = 6.85 когото натоварване 16, 8 и 4 ома.

Frame средно бузата дял. Мота половината от друг.

Всяка половина:

Основната организация - две секции 560 завои (слоеве 10 до 56 завои) тел SEW-2 0.355 мм.

R акт ​​на първичното - 98-ти.

Препродажба - между тях - 112 завъртания на същия проводник в два слоя, колена от 56-ти и 79-ти кръг на 4 и 8-ия съответно. 112 Оказва - до 16-ти.

Такава три vtorichek паралелно на всеки половин.

R акт ​​на вторичното - 0,88 ома. Предоставеният - 352 ома.

Свържете първичната намотка е крос-последователно, вторична - паралелно. За подробности вижте монографията на Tsykin.

Общо на рамката 2240 се превръща в първичната намотка 112 и вторичната.

Iron, естествено, без да навлиза vperekryshku празнина.

Ефективност - 93%.

Остава да добавим, че такава vyhodnik подходяща за ПП на GU-50, 6S4S, 6P3S, G807 и др лампи с вътрешно съпротивление от 0.8 - 1.5. COM.

Нека да преминем към още по "популярен" версия - TS180.

Това желязо dvuhkatushechnoe, LHP 21 х 45.

Clean раздел 8.8 квадрати.

Плюс много просторен намотка.

Нека да видим какво можете да ги макара.

Първо моли за PP изходен трансформатор.

16. Vyhodnik за PP G807. Ra-а = 8.34 COM / 8 ома.

Основната организация: 4560 Оказва SEW-2 0,31 мм. Rakt първичната - 190-ти.

Препродажба: 144 SEW-кръг 1.00 mm 2. Rakt вторичния - 0.145 ома.

Предвидените - 145-ти.

Всяка намотка:

Една четвърт от първичната намотка - 1140 оборота. Пет слоя 228 се превръща в слоя.

Половината от вторични - 72 завои. Четири слоя паралелно.

Още една четвърт от основната - 1140 оборота. Пет пласта от 228 завои.

Първичните намотки са свързани последователно е кръстосано,

вторичната - последователно.

Trance ефективност - 96%.

Това трансформатор изигра страхотен бас. За тази нужда - моля!

Имайте предвид, че един интересен вариант ще бъде успоредно настойници.

След това е възможно да се експериментира с, и Ra широко.
