Графични техники




Описанията на картите

Описание - традиционен и добре познат анализ на банкови карти. Неговата цел - да се идентифицират явления, особено тяхното разположение и връзката. Научната описанието на компонента на картите трябва да бъде логичен, подреден и последователен. Тя се характеризира с подбора и подреждането на фактите, въвеждането на елементи на сравнение и аналогия. Описанието често се инжектират количества и оценки включват таблици и графики. Накрая, изводи и препоръки са формулирани.

Описания могат да бъдат споделени сложни (като, например, общо географско описание) или елемент по елемент (например, описание на само карстов релеф).

В момента, когато картите за анализ са широко засегнати математически методи и компютърни технологии, описанията не са загубили своята стойност. Извършване на качествен анализ на явления и техните взаимодействия, често опитен изследовател е в състояние да достигне до заключения по-дълбока, отколкото ако го последва формални алгоритми и изложени изследване на елементарни логически-математически операции. Описания, базирани основно на визуални карти за анализ са добри, защото те позволяват да се създаде въображение и цялостен изглед на предмета на изследване и заключенията на синтетичен характер, прилагането на тази неформална евристични подходи.

Графични техники включват изграждане на картите на различните профили, секции, графики, диаграми, блок-схеми, и други дву- и триизмерни графични модели.


Разнообразие от графични конструкции могат да бъдат систематизирани както следва:

♦ = P / (х) или P = / (Y) - предварително определен профил на картата
х или у посока;

♦ = P / (Z) - вертикално напречно сечение, което е да се изгради
вие трябва да използвате набор от карти на различни нива (различен
височини или дълбочина);

P = / (() - раздел време, създадени от различни серии
времеви карти;

P ~ / {X, Y) - Картографиране на самото изображение (по хоризонталната равнина на проекция);

= P / (х, у) или P = / (Y, I) - челната изображение, т.е. проекция на обекта на вертикална равнина;

P = / (х, /) или р - / {Y, 1), или R = / (R, I на) - метахронни (по различно време) секция за създаване на което се използва серия от различно време и на различни нива (raznovy-стотици) карти ;

= P / (X, Y, Z) - диаграма или обем; триизмерен образ на обекта, на която повърхността на изображението е подравнен с вертикални прорези;

P = / (X, Y, аз на), или P = / (X, Y, (), или P = / (Y, Z, () - метахронни блокова схема изработена от серия от мулти-времеви и на много нива карти, и една от осите на блоковата схема, показваща промяна на състоянието: един обект с течение на времето.



За анализа на серия от карти на различни предмети са удобни сложни профили, които се комбинират, например, хипсометричен профил, геоложки разрез, земно покритие, хидро-графични показатели и т.н. Фиг. 12.6 показва такъв профил, той комбинира данни, взети от девет карти атлас на област Сахалин.

По подобен начин можем да изградим и сложни социално-икономически секции, подравняване на избраната посока на графиките на гъстотата на населението, хистограмата на неговата възраст състав, заетост, енергия кривите на предлагане територия, оран, дискуване, и т.н. Те са необходими за изграждане на визуална представа за връзките между явления и зониране на набор от показатели.

В географски изследвания често се използва розови диаграми ясно предават преобладаващата ориентация на линейни функции като геоложки разломи, река пре-



Графични техники

линг, транспортни маршрути и др Дължината (L.) на всеки лъч роза диаграми първият азимут пропорционален на общата дължина на линията елементи от същия азимут на .:

-F ,,

Y = 1

Фиг. 12.7.Rozy диаграма изградена от топографски и геоложки карти. и - изправи елементи на оро-хидрографски и построен върху тях нарасна диаграма; б - комбинацията от диаграми Rose изправи orogidrografii елементи (1) и тектонски фрактури (2).

където к - коефициент на Ламе / .. - дължината на jth елемент на линеен лагер, п - броят на такива елементи. Фиг. 12.7 показва две розови диаграми. Един отразява разпределението изправените orogidrograficheskih елементи :. Watershed хребети, первази, прави дължини на реки, през долини, дефилета и т.н., и от друга страна, това разпределение е комбиниран с розово-диаграма тектонични фрактури на района. Първият роза диаграма построен върху топографска карта, а вторият - върху геоложката. Тяхната съвпадение ясни доказателства за тектонски предопределеност на речни долини в района.

Отношенията между явленията, показани на картите на различни теми, можете визуално да анализират и да отразяват върху блок-схемата.

За да се изгради блок схеми използват различни видове дизайн (фиг. 12.8). Аксонометрични блокова схема дизайн система, която използва успоредни греди, сякаш центъра за дизайн се крие в безкрайността. Така де



Глава XII. Методи за използване на карти


Графични техники




Фиг. 12.8. Блок диаграми.

и - в перспектива (1 и 2 - фрагменти от оригиналните топографски и геоложки карти); б - обещава една точка дизайн; в - перспектива с две точки дизайн; г - система от паралелни съкращения.

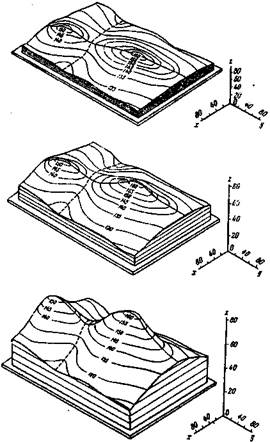

Фиг. 12.9. Блок схема с различни мащаби вертикално. Стречинг корекция води до невидимки полета.

ъглови връзки се образуват, но хоризонталната скала на блок-схема на осите X, Y, Z остава постоянна, което е удобно за измерване. Друг вид - обещаващи блок схема. В този случай, стърчащи греди произхождат от една или две пиксела, което дава по-изразителен образ. Чрез промяна на позицията на центровете на проекцията, можете да "върти" блокова схема или "наклона" им, която се прави преглед на най-печелившите и подчертаващи интересни подробности. Въпреки това, една добра напр


218 Глава XII. Методи за използване на карти


Графични техники за анализ 19 февруари



видимост на диаграмата на блок с една или две точки на дизайна са неудобни за измерване, тъй като мащабът на промени във всички оси в съответствие със законите на перспективата. Понякога блокова схема се получава като се направи серия от вертикални участъци или изрези, за да покаже на вътрешната структура на устройството.

Мащабът на различни оси блок схеми не могат да бъдат еднакви, като вертикалната скала преувеличена за визуален образ на релефа в два до три пъти хоризонталата. Релефът става по-изпъкнала, всички нередности са ясно видими, но в същото време има поле на невидимост (фиг. 12.9).

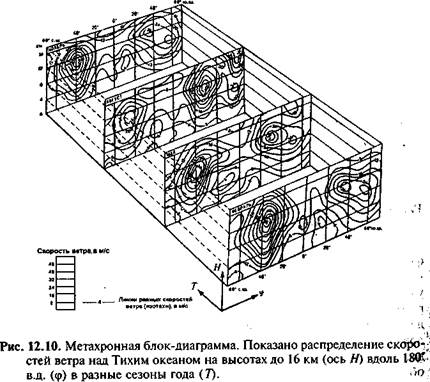

Ако една от осите, времева линия, може да се изгради метахронни блок схема. Това ще се отрази промяната в състоянието на явлението с течение на времето, като по време на средната месечна температура на повърхността. Фиг. 12.10 показва блок метахронни


диаграма на разпределението на скоростта на вятъра на височина в различните сезони над Тихия океан по меридиана на 180 °. За изграждането му отстранен данните от картите на пет нива високи (0, 4, 8, 12 и 16 км над морското равнище) за четири месеца (от февруари, май, август, ноември). По този начин, тази блокова схема метахронни синтезира информацията, получена от 20 карти.

За да се изгради блок-схема, използвана плотери или извод за триизмерното изображение на екрана на компютъра. Специални анимационни програми ви позволяват да се променя скалата във всяка посока, за да изберете най-удобния ъгъл на гледане и дори се въртят диаграмата блок на екрана, да ги погледне от различни ъгли.

Чрез графични техники също са в сила от повърхности, показан на различни карти :. Graphical събиране, изваждане една повърхност от друг, умножаване с номер и т.н. Това се използва при изчисляването на баланса, например, за да направи оценка на обхвата на разрушената ерозията и redeposited материал, определяне на общата сума на валежите за няколко месеца и т.н.
