Изчисляване на дървени ферми

Възли многоъгълна bruschatoy селскостопански

(Фиг. 8.5, б) може да бъде решен с различни изпълнения. Възелът на подкрепа на съцветие се извършва с помощта на стоманата на обувката, състояща се от една чиния подкрепа, две вертикални и наклонени fasonok отвор служи като подкрепа греди, поддържащи горния пояс. Стоманени колани ниски ъгли са въведени в празнината между осветителното тяло и приложените към него от заварки. Междинните ниски дялове на коланите са фиксирани с метални пластини и болтове. Облицовъчни плочи, закрепени със стоманена шпилка с резба в краищата заварени към долния пояс.

Междинните горните комплекта са монтирани със стоманени облицовки, стоманени вложки, двустранни дървени плочи и болтове. Стоманени Вагонка са закрепени към болт преминава през обвивката и. подплата. Барове горната лента свързан с възел дървени плочи и болтове. Възлите на триъгълни и петоъгълни bruschatyh ферми с стомана или дърво отдолу акорд решават с използването на стоманени крепежни елементи за предна тяги, за глава резници, сглобена и заварени съединения. Те са описани в редица материали за конструкции от дърво и пластмаса. при

Възли триъгълна дъска свръзка с двойни колани включват: подкрепа единица, която се решава чрез дъската подплати, уплътнения и болтове; ръбест единица извършва от главата заключване, припокрива плочи и уплътнения. Rack борда вмъква в процепа между накладките и накладки, обезпечени с болтове; средната възел на долната зона, която също е решен с помощта на подплати, уплътнения и болтове. Дъски решетка се въвеждат в пролуките между дъските и колани са закрепени с болтове.

Възли триъгълна дъска ферма от единични дъски са решени с назъбена стоманени плочи. Всички пръти са odnodoschatye прътови секции са със същата дебелина и съща равнина. Всеки възел е свързан с две зъбни плаки, зъби, които са притиснати от двете страни.

Дизайн натоварвания, действащи в една ферма, съставени от постоянни и временни. G постоянно натоварване включва натоварването от собственото тегло на всички елементи на собственото си тегло на покритието и фермата, която може да бъде определена от емпиричната формула. Това трябва да се вземе под фактори за безопасност сметка в и ферми разположение терен V. постоянен товар се счита за равномерно разпределени по дължината на участъка на съцветие. Временно натоварване от сняг и се определя в зависимост изрезка и е равномерно разпределена по цялата дължина на дължините педя или poluproletov фермата. В сегмента на ферма може да действа и Si триъгълна натоварване от сняг с максималните стойности на опорите и стойност на нула в участъка на половин съцветие (вж. Плащането сегментни дъги).



Вятър натоварване w при изчисляване на по-голямата част от фермите не са взети под внимание, тъй като тя действа като засмукване и намалява силите в стопанства пръти за големи натоварвания. Ако сте окачен таван, тавански етаж или спряно от оборудването натоварване са съсредоточени във възлите на долната акорд.

Геометрична изчисление е да се определи дължината на всички пръчки селскостопански оси и ъгли на наклон на хоризонталната проекция и взаимосвързани на възли. В сегмента на фермата е необходимо да се определи радиуса и дължината на горната акорд, дължината акорд на своите барове, нейната хоризонтална проекция и блюдото на стрелата. В този случай, можете да използвате геометричната изчисляването на сегментни дъги.

Статичен анализ е да се определят силите, които действат в баровете от фермата всички натоварвания на дизайна, както и комбинации от тях. надлъжната сила N The определя във всички барове на фермата. За тази разпределен товар действа в горната част на лентата, обикновено се считат за същинските в нейните възли. Бент ос на най-горния сегмент на колана свръзка пръти условно да ги замества с акорди. След определяне на надлъжните сили на методите за конструиране на Максуел диаграми усилие - Кремона, рязане на сайтове или от специализираните секции. Примери за изграждане на диаграми усилие са показани на Фиг. 8.6.

Надлъжни сили в пръти симетрични ферми могат да се определят само в една, например, на лявата половина на фермата в следния ред. Първо, да определи силата на равномерно разпределен сняг натоварване върху една, например, остави poluprolete ферма, след това на едно право poluprolete. Това може да стане чрез построяване на диаграма на натоварването на лявата ръка. Усилията на десния натоварване ще бъдат равни усилия в пръти разтоварват половината от фермата

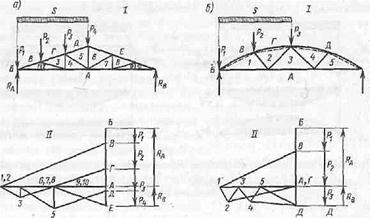

Фиг. 8.6. Натоварване и сила в стопанства пръти: S а - триъгълна; б -segmentnoy; / - Схема и товара; // - Максуел диаграми усилие - Кремона

Надлъжната якост на равномерно разпределени сняг натоварване на цялата продължителност на стопанството се определя като сума от силите на натоварване на poluproletah. Надлъжната силата на собственото си тегло се определя чрез умножаване на якостта на натоварването на сняг върху целия цикъл на съотношението на фиксирани стойности на натоварване на снега - г / сек. Надлъжната сила може да се определи само от триъгълна сняг натоварване с най-висока стойност на подкрепата намира на левия или десния poluprolete фермата.

В горните зони на всички ферми са само сили на натиск N ° С, в по-ниските зони - само на опън сила N р, в низходящ полегати триъгълни ферми - само сили на натиск N гр и решетъчни рафтове - само на опън сила N стр. Сегментът на решетка съцветие и многоъгълник може да се случи както на натиск и опън сили в едностранни натоварване от сняг. Стойностите, получени от отделни надлъжни сили и комбинации от натоварвания съхраняват в таблицата, формата на която е показано в Пример 8.1.

Огъващи моменти се случват само в горните части на коланите, ако между-възловата натоварване. Те се определят по следния метод. горните пръчки колан се разглеждат като елементи на панти при възлите, която оперира Cross-сайт, като равномерно разпределен товар и надлъжни сили на натиск, както е определено по-рано. N сили действат заедно очакваните оси или прави баровете по горното акорд колан огънати пръти (фиг. 8.7). Когато равномерно разпределен товар Q тези огъващите моменти


а)

Фиг. 8.7. схеми за уреждане на работната зона горна kleederevyannyh ферми:

и - извита колан сегмент ферма; б - Direct Belt триъгълни и петоъгълни ферма

в прав и огънат и т.н. M M-н пръти, определени от формула M AVE на = QL 2 /% - Ne, г-н М QL = 2/8 - Nf,

където / - хоризонтална проекция на прав бар или извита акорд; Е = (Н - HO) / 2 - ексцентричност на надлъжните сили в предната част на пръта с височина / г и края на неговия / г 0; / = / 2 / 8г) - Arrow ястие на извита пръчка.

горен сегмент колан ферма максимално огъване момента на среща в опорните пръти в горната зона на триъгълна сняг товар с максимална стойност в подкрепа на фермата. Максималната сили на срязване Q появят.

раздел Избор на пръта се прави, за да надвишава границите, позволени от тяхната гъвкавост X: в началото на пръчки poyasa- 120 за сгъстен решетка-150 пръти, стоманени пръти за долните ленти - 400. Очакваната продължителност на колана в равнината на фермата вземат равни разстояния между техните възли. Приблизителната дължина на зоната на самолет съцветие върху решението на равни разстояния между техните фиксирани връзки между автомати или украса или столиците капака.

Широчината на конструкцията се раздели взето kleederevyannyh пръти, обикновено не повече от 17 см, така че те да могат да бъдат залепени от твърди плоскости без напречни фуги.

Напречното сечение на горните пояси kleederevyannyh ферми избират с оглед на факта, че те са огъващи моменти и надлъжни сили M N.

Височината на горната част на колана може да се определи предварително, като се вземат предвид само приблизително надлъжни сили и огъващи моменти само от следните изрази:

A TR = 0,7 N / R С; з T, = A / B- 1 _ W Tp = Af / 0,8 # "; N = P ^ j6W / B

Проверете напрежението в участъка от горната част на лентата е направена под натиск с огъване формулите за изчисляване на твърди дървесни елементи. В същото време се определи неговата прогнозна дължина / р, площ на напречното сечение A, W точка съпротива и радиус на кръговото движение и сечение, гъвкава пръчка A, коефициентът му стабилност е, щам счетоводна фактор |, огъващ момент, като се вземат предвид деформацията на M L и максимално напрежение на натиск от които не трябва да надвишава силата дизайн от дърво Re компресия, определя, като се вземат предвид напречно сечение ширина б и коефициентите на условията на труд - височината в раздел тон и дебелината на пластовете на табла, на които залепени прът.

Участъците от дървени барове на горната част на лентата и решетки, които са само на натиск надлъжни сили, избрани по отношение на ширината им е един и същ, тяхната гъвкавост не превишава допустимата. Те разчитат на компресия въз основа на стабилността на формулите за изчисляване tselnodere-vyannyh елементи. Участъците от опънатите дървени пръти са избрани и изчислени според формулата за изчисляване на твърди дървесни елементи. Участъците от изпънати стоманени елементи са избрани и изчислени чрез стандартите за дизайн стоманена конструкция. Така ширината на по-ниските части на стомана колан трябва да бъде общо, равно на ширината на участъци от разтворите на решетка прът възли за удобство.

Изчисляване на дървени сглобки свръзка. Лицева спира дървени свръзка възли да се срине под действието на надлъжните сили на натиск заедно, цяла или под ъгъл спрямо влакната на дървесината дефинирането! използване на формули на базата на пълнозърнести-смачкване дървени елементи.

Изчисляване на дървени свръзка възли обикновено се извършва на ефекта на максимално усилие се присъедини към тях пръчки като се вземат предвид ъглите между осите им. Лицева спира дървени елементи на възлите се изчислява въз основа на колапса на това дали надлъжните сили на натиск да действат заедно напречно или косо към дървесината. Броят на болтове свързващи елементи на възлите се определят на базата на това дали те работят заедно или в зърното на дървото. Стоманени елементи на прикачения файл и техните заварени съединения се изчисляват в съответствие с нормите за проектиране на стоманени конструкции.

челен Проверката за назъбване лагер стрес с дървен под ъгъл спрямо влакната на по-ниска дървен материал под въздействието на сила на свиване на горния край на дървения материал и дървесината чакъла край на напрежението на долната лента под влиянието на срязване сила T равна сила на опън N на долната дървесината. Това изчисление се извършва в съответствие с формула Т = T / A ^ R CKXp, където чакъла зона А = N SC; R CK. кп = R CK / {\ + 0,25 / SK /?); Е = Н / 2.

Освен това, за якост на опън се проверява в отслабено сечение на долната дървесина назъбването. Изчисляване на ферми над втория гранично състояние (на отклонения на долния пояс), в повечето случаи, не се изисква, когато фермите са препоръчани височина. По отношение на височината на полета на не по-малко от "/ 7 ферма разполага с достатъчно твърдост. Въпреки това, в експлоатация, главно поради техните еластичност възли ферми могат да получат малки, но забележими с невъоръжено око-ниска деформация колан. За да се премахне такива деформации на долните акорди на ферми се препоръчва да се пораждат сграда, наречена Дак равен на 1/200 от отвора. Това увеличение се взема предвид при изчисляване на геометрична фермата. В статичен анализ, не е необходимо да се вземе под внимание, тъй като това не влияе значително, по баровете nausiliya ферма.

Изчисляване на деформации на стопанства е намалял в сравнение с препоръчителната височина "/ 7 трябва да се извършва, като се отчита деформация на пръчките от действието в техните усилия от страна на регулаторния натоварване.

Svjaseva ферма гарантира стабилност на основните носещи рамкови конструкции, техните елементи и възприемат хоризонтални натоварвания, действащи от сградата. Те са напречно и надлъжно, наклонени, вертикални и наклонени.

Скатни напречни връзки (фиг. 8.8) са основни. Те се състоят от една ферма на връзка, която свързва горната зона или зони на основните носещи конструкции, които обхващат по двойки. Тези връзки са поставени под наклон по повърхността на покритието. Prop тях са рамкова конструкция стена. Лентови връзки са горния пояс (\ основни дизайн, стелажи - хоризонтални греди или греди и подови плочи решетка е напречно или диагонал и е изработен от греди или стоманени въжета ..

а) б) 4 р р р р

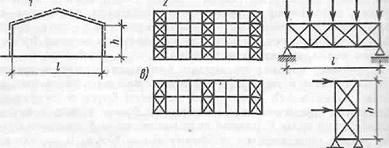

Фиг. 8.8. Svjaseva фермата: една - Профил на взаимоотношения; б - план връзки; в - схема на свързване
