Планиран геодезическа мрежа

Началото на една-единствена референтна равнина координати в Русия е в центъра на залата кръг на обсерваторията Пулково в Санкт Петербург.

Фиг. 6.2.1. Първи единична референтна равнина координати в Русия

Планиран инженерни и геодезически мрежи са оформени във вид на триангулация, poligonometricheskih, линейни и ъглови, trilateratsionnyh конструкции и изграждане на геодезическа мрежа.

Триангулация - метод за конструиране геодезична мрежа под формата на триъгълници, в която ъгли са измерени и някои от страните наречени основни.

Използването на измервателни бази дължина и стойностите на ъгъла се изчисляват дължините на всички страни на триъгълника. Знаейки, дължината на страните на триъгълника и посока ъгли, изчисляване на нарастване на координатите и координатите на върховете на триъгълника.

Във връзка с възможността за висока точност на измерване на големи разстояния светлина и DME може да се измери дължината на всички страни на мрежа от триъгълници, не измерване на хоризонтални ъгли. Този метод за създаване на геодезическа мрежа, наречена трилатерация.

Предоставяне на първоначалната координира позиции на триангулация или трилатерация и носеща част, идващи от точки с известни координати се определят или от звездите, или чрез позоваване на точките и страни на съществуващата триангулация.

Траверса - метод за конструиране на геодезическа мрежа чрез измерване на разстоянията и ъглите между точки ход.

Точки триангулация и Traverse фиксиран на място с подходящи знаци.

Строителство и монтаж на решетката. Планиран геодезическа мрежа, чиито страни са успоредни на оста на съществуващите или планираните съоръжения в генералния план на проекта на компанията, наречени сграда мрежа кол или мрежеста конструкция за по-кратко. За посока на координатните оси на частна система поемане посока строго успоредно на основната ос на сгради и пътища оси. Дължините на страните на мрежата на сграда вземат равна или кратна на разстоянията между проходите или равен на 100 или 200 метра. В допълнение към предоставянето на аварии, изграждане на мрежа е основата на геодезични за изпълнителните изследванията, така че проектирането на мрежата на сградата са склонни да фиксирани точки, не попадат в зоната на изкопни и не са унищожени ,

От точките на изграждането на мрежата се прехвърля към природата-осни очаква структури. В хода на строителните работи за монтаж на решетки е концентрирана или изгради специален монтаж решетка.

В момента строителството на обществени мрежи, използващи сателитни измервания методи. Въз основа на тази технология, тя прие идеята за изграждането на трите нива на държавната геодезическа сателитна мрежа:



  • фундаментални астрономически и геодезически мрежа (педали);
  • висока точност астрономически и геодезически мрежа (Вапа);
  • сателитна геодезическа мрежа от клас I (CGS-1).

Държавната планова геодезическа мрежа (фиг. 6.2.1.) Е разделена на мрежа 1, 2, 3 и 4 класа. 1-ви Network клас е предназначен за решаване на научни проблеми на геодезията, но и основа за развитието на геодезически мрежи следващите класове. Геодезическа мрежа 1 клас е изработена във формата на многоъгълник периметър от около 800 км, образуван от триъгълно единици дълги не повече от 200 км, на разстояние, доколкото е възможно по протежение на меридианите и паралелите.

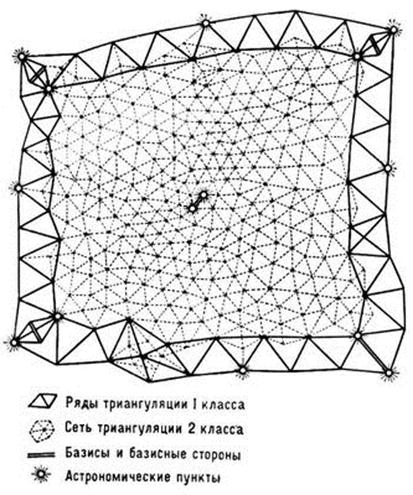

Фиг. 6.2.1. Диаграма на планираната държавна геодезическа мрежа

В пресечните точки на линията на триангулация, измерени в единици за ръка. Въз основа на краищата на партита са фиксирани точки, всяка от които се определят от астрономически наблюдения на ширина, дължина и азимут на съседна точка. Такива елементи се наричат ​​астрономически точки или точки на Лаплас и геодезическа мрежа, включена в астрономическите си точки, наречени астрономически и геодезически мрежа.

2 клас мрежа е изградена под формата на твърда мрежа от триъгълници, многоъгълници, покриващи клас 1 или под формата на пресичащи траверса ходове.

Точки за триъгълно мрежи 3 и 4 клас 5 инкрустации определят триъгълници системи или отделни точки по отношение на висок клас предмети.

В изграждането на държавата геодезическа мрежа изпълнява високо прецизни геодезически измервания. В момента методи сателитна измерване се използват за тази цел.

За да се увеличи плътността на точките на геодезическа мрежа сграда геодезически мрежи сгъстяване. Тези мрежи са разработени по отношение на точки на държавната геодезическа мрежа 1 - 4 паралелки са създадени като отделни движения или различни припокриващи инсулти система.

Камера геодезическа мрежа, създадена за да осигури подкрепа геодезично заснемане, както и създаването на работна проучване за прилагането на различни видове геодезически работи в строителството. Стрелба обосновка за развитието на една относително посочва държавната геодезическа мрежа и кондензация сградата проучване триъгълно мрежи от мрежи, предвидена теодолит, tacheometric и menzulnyh се движи напред, назад и комбинирани Serif.
