нормализирането преобразуватели

Към днешна дата, един от основните проблеми, за да бъдат решени чрез електронни устройства е да се измери различни физични величини. В основата на всяко електронно устройство за измерване - сондата, сензор, преобразува измерената стойност на стойността на електрическата природа: напрежението, електрически ток, фаза, или честота. Но напрежение или ток изхода на сензора е рядко подходящ за директно включване в система за измерване на веригата на сензора. В този случай, между сензора и измервателната верига включва специални устройства - нормализирането преобразуватели. Цел нормализиране преобразуватели - превръщане на изходния сигнал на сензора, така че да предизвика промяна диапазон на сигнала към пълния обхват на входния сигнал на измервателния елемент.

Всички нормализирането преобразуватели са разделени на дизайн и функционалност на няколко групи:

- точност на ток и напрежение разделители

- измервателни усилватели

- преобразуватели от една стойност до друга: на ток-напрежение, а напрежението за промяна на честотата на броя на фазови импулси ...

- преобразуватели AC DC да

- аналогово-цифрови преобразуватели

Най-често нормализиране усилватели се използват за преобразуване на сигнала от сензора, тъй като сензори често имат аналогов изход напрежение и изходното напрежение не е достатъчно голям стойност. Ако напрежението или тока е прекалено голям, прецизността използва разделители, които намаляват тези количества в строго определен брой пъти. Конвертори на едно количество на друг се използват, когато е информационен компонент на сигнала сензор не съвпада със стойността възприема чрез измерване елемент на устройството, или не е подходящ за предаване на дълги разстояния. Преобразуватели AC DC да се прилага при променлив входен сигнал информационен елемент от което е напрежение или ток.

Най-простият дизайн нормализирането преобразуватели са ток и напрежение разделители - мащабни преобразуватели намаляване на входния сигнал до строго определен брой пъти. Делители прилагат в случаите, когато входния сигнал е с много големи стойност за снабдяване на измервателният елемент или е необходимо да се дискретно превключване обхвата на измерване. Като краен изключвател обикновено се използва атенюатор - разделител с постоянен вход и изход импеданс. Също делителя на напрежение на входа често действа като конвертор импеданс, ако измервателният уред са изискванията за минимално съпротивление на входа. В този случай, делителя се извършва висока устойчивост.



Поради сложността на проектиране mnogopredelnyh входни висок импеданс разделители и необходимостта да се получи желаният входно съпротивление и точност на измерването входен блок на измервателния уред е снабден с входен делител един етап, многостъпални ретранслатор и ниско омично делител - атенюатор.

Когато делител на съпротивления променлив ток фактор участък е честота зависи плъзгащи съпротивления резултат паразитни капацитети. За да се премахне тази зависимост е необходимо да се извърши изравняване с маневрена капацитивни съпротивления разделителните C 1 и C 2. В този случай,

,

където ,

С п - вход капацитет на повторителя.

кондензатор С, 1 ще се определя главно от входния измерване капацитет верига.

Един от най-кондензатори (обикновено C 1) е избран postroechnyh която улеснява настройка на делителя. Понякога резистори вход разделителните последователно с бобината включват целите на стабилизиране при високи честоти съотношението дивизия.

Настоящи и делители на напрежение в състояние да намалят сигнала, подаден към тях в предварително определен брой пъти, но на практика често са необходими за увеличаване на амплитудата на сигнала. За тази цел, още една група от мащабни преобразуватели - усилватели.

Нормализиране усилвател електрически сигнали с нормализирана текущата стойност на печалбата се нарича скала (увеличени). Понякога те включват изолиран измерване и електромер усилвател.

Инструменталните усилватели са сред прецизност. Стойностите на параметрите се нормализират в границите на работните честоти и температури не превишава границите, посочени в техническите спецификации. Тези усилватели се използват в мащаб сигналите от измерванията при получаване и преработка.

Към днешна дата, по-голямата част от усилвателя на нормализирането се извършва с операционни усилватели в интегрирана форма. Редица различни по своите характеристики на прецизни операционни усилватели ви позволява да изберете най-подходящия енергиен решения за по-голямата част от приложения.

Основната цел на нормализиране на мащабиране усилватели - усилване на сигнала, без да вдигат шум и изкривяване. Нарушения на амплификация е в пряка зависимост от характеристиките на амплитуда честота на усилвателя и дълбочина обратна връзка. Честота изкривяване възникне, когато в един предварително определен честотен коефициент на усилване на усилвателя превишава максимално усилване фактор на амплитуда честота характеристика на този усилвател. За да се избегне изкривяване на честота вместо една усилвател верига включва няколко, в този случай печалбата се разпределя равномерно между всички усилватели, и става възможно да се постигне по-широка честотна лента.

Усилвател с спектър сигнал трансформиране (MDM - усилватели) се състоят от входа и изхода ниско филтри, модулатори, напрежение усилвател AC, демодулатор, генератор. Входният сигнал се модулира се от модулатор, който се контролира осцилатор. Офсетни напрежение се наслагва върху модулирания сигнал, демодулация и в същото половин период увеличаване продукцията, намаляването в другата и съща стойност, в резултат на намалена сигнал след изглаждане LPF промяна сигнал в резултат на изместването клони към нула.

Блок-схема на MDM - усилвател:

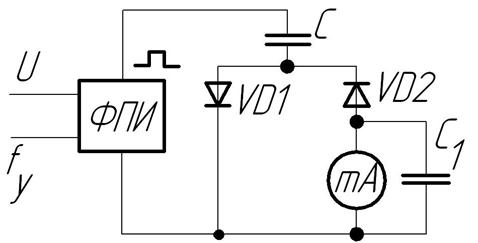

Нормализиращо преобразуватели, които преобразуват един електрически стойност към другия: източниците на ток, напрежение, контролирани източници на напрежение, за ток-контролирани, честотни преобразуватели - напрежение, напрежение контролирани осцилатори. Извършва се от отделни компоненти или чипове оп ампера с декоративни елементи. Честота напрежение конвертор се контролира моновибратор, чийто изход интегриране на веригата са включени:

U - м FPI - генератор на правоъгълни импулси. На DRF е входно напрежение с честота е у. Продължителността на импулса трябва да е достатъчен за пълно зареждане. Когато импулси на изхода DRF, С се зарежда през диод VD1 (без ток през mA защото VD2 - затворен). По време на пауза между заустването на импулси C през Vd2. Среден ток през м: I = C ∙ U ∙ е. С 1 служи за изглаждане вълни и премахване на колебания на напрежението.

Нормализиране преобразуватели AC DC да се използва за измерване на опции променливото напрежение:

- RMS преобразуватели - за измерване на реалните стойности на напрежението

- преобразуватели srednevypryamlennogo важни - за измерване на средната (комплексно) стойността на напрежението

- преобразуватели амплитуда ценности - за измерване на абсолютните максимални стойности на напрежението

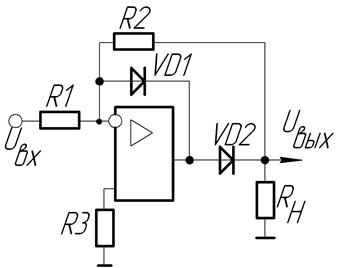

Конвертори на променливо напрежение в директен извършени върху отделни елементи (пасивни) или чипове на оперативните усилватели (активен). Пример активни конвертор схеми (конвертор амплитуда стойност):

Заедно с нормализиране на аналогови предаватели в продължение на много години преобразуватели аналогово-цифров сигнал се използват за инсталация. ADCs са най-често използваните, въз основа на две архитектури: последователното приближение ADC (последователно балансиране) и ΣΔ ADC (сигма-делта АЦП). Основните параметри на съвременната ADC:

Последователното приближение ADC:

- резолюцията на 16 бита

- превръщане на 30 - 300 NS.

ΣΔ ADC:

- Резолюция до 24 бита

- превръщането на до 20 микросекунди.

- високо диференциално линейност.

Проследяване на ADC на практика се използва предимно за сензори в Synchro ADC четене неподходящи за сигнал климатик.

Последователното приближение ADC последователното приближение регистър се използва като единица код за съхранение и контрол на КПР. Структурата на последователното приближение ADC:

верига ADC включва апарат за вземане на проби - съхранение за да се предотврати промяната на сравнителен входния сигнал, който може да доведе до недостатъчен сигнал за превръщането код. Към DAC е свързан много стабилен източник на опорно напрежение, при което ADC и става стандартизирани.

Сигма-делта аналогово-цифрови преобразуватели (ΣΔ ADCs) - един от най-обещаващите разработки в областта на АЦП. Особеността на тяхната работа - много анализиращ с честота от 1 - 2 порядъка по-голяма, отколкото е необходимо за Котелников. Входният сигнал се добавя към променливото напрежение, идващи от модулатора. Интегратор извежда трионообразна напрежение с променлива полярност, за сравнение, затворен генератор проба извежда вход променливо напрежение модулатор последователност от символи на интегратора (1 "+", 0 "-"); Това същото цифрова последователност удари LPF, която е включена схема за предаване затворен честота, разделена на п (п е обикновено избран от групата, 8, 10,12,16,20,32.). Кодът на изхода на цифровия филтър блок се извежда код ADC на.

Блокова схема на прост ΣΔ ADC:

Към днешна дата ΣΔ ADC е само структурата на предавател, който осигурява за измерване грешка , Точността на нормализиране на сигнала в този случай до голяма степен зависи от стабилността на референтната напрежение и сравнителен зоната на нечувствителност.
