Основните параметри на КПР и ADC




DAC и ADC са сложни електронни устройства с широк спектър от приложения, които изискват голям брой параметри, необходими за описване на датчици и техните възможности.

Удобства статична точност, DAC и ADC.

CA конвертиране безплатно на систематична грешка. Докато AC преобразуване е придружен от методологическа грешка - грешка на квантуване. Стойността на грешката от квантуване по-малко от или половин единици LSB (EMP)

Грешката на квантуване е добавка грешка.

Относителната стойност на максималната грешка на квантуване се получава от:

,

Горната стойност на тази грешка

,

където , - Горната граница на диапазона на измерване D х.

номер определя от броя на ADC бита и с пълни високо битови равни ,

Къде и - корен; n- брой цифри.

Граничната стойност на грешката понижено квантуване равнява

,

От тук получаваме израз за определяне на необходимия брой битове за даден ADC

,

Тъй като измерената стойност х е случайна променлива, грешката на квантуване като случайна променлива.

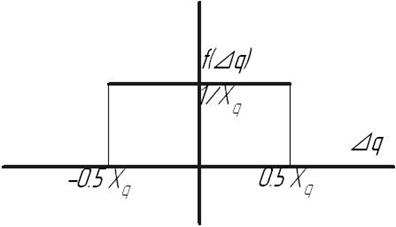

плътност разпределение График показано на фиг.

В допълнение към грешката на квантуване на методически грешки на цифров DUT отнася nesinhronizatsii грешка Продължителността на интервал честота трансформация, на фаза смяна на кода.

В такова измерване КИС към резултатите, генерирани чрез преброяване на броя на импулсите за единица време. При измерване на интервал от време продължителност референтната честота е известно импулси, и чрез измерване позоваването е определен интервал от време ,

Резултатът от измерването зависи от nesinhronizatsii време Което може да варира от 0 до = 1 / когато се измерва и от 0 до 1 / ,

Instrumental грешка на грешките на КПР и ADC са определени настройки, шум на пасивни и активни елементи, временна нестабилност на техните параметри, случайни ефекти от външни фактори, температура, налягане, влажност, захранващо напрежение, и т.н. Ето защо, случайни грешки са случайни.

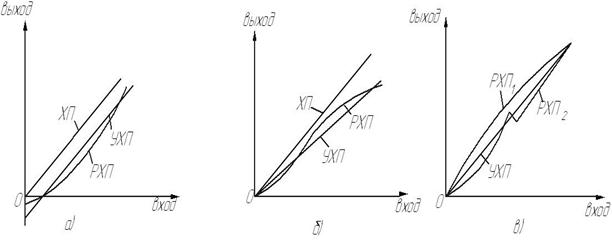

Налични инструментални грешки изменя HP недвижими DAC и ADC. Общият промяната в CP може да бъде намален до сумата от неговите специфични проявления по отношение на средната HP (UCP) и средно HP по отношение на идеално HP. Фигура показва различните случаи на НТП работа във връзка с действителното HP. Определяне на UCP повечето разпоредби преследват проблема минимизиране на абсолютната грешка според определими критерии.

Следните специфични проявления на CP променя преобразуватели позволяват адекватно описание и представяне среща модификация на ROC DAC и ADC.



1. Нулева компенсира описващ НТП преминаване към идеала на CP. (Фиг. А)

2. UKhP наклон отклонение спрямо (фиг. В) идеалната КП.

3. нелинейност по отношение на ROC НТП (фиг. В).

4. отклонението от нулата, наклон и линейност отклонение на HP.

Динамичните характеристики на КПР и ADC.

Динамичните характеристики на КПР и ADC конвертори определят динамична точност.

ADC време конверсия - времето от началото на трансформация до изхода на устойчив код. За някои видове ADC, тази стойност е променлива, а за други - приблизително постоянна.

DAC уреждане на време - времето от резки промени в определен код на входа на създаването на изходния сигнал в определени граници. Стойността на времето за уреждане нараства с увеличаване на разликата между сериите от кодови думи, трябва да се преобразува и намалява грешка установяване DAC изход.

Класификация на DAC и ADC.

Различни критерии и симптоми могат да бъдат основа за класификация на DAC и ADC. Следователно, не е класификация на преобразуватели на принципа на действие, от естеството на ADC входния сигнал чрез позоваване на входния код на DAC, скорост, konstruktivno- технологично изпълнение.

· В съответствие с принципа на действие

В зависимост от това дали цифров код се преобразува в аналогов стойност директно или превръща в първия междинен сигнал, с последващо превръщане в аналогов изход стойност, отличава DAC и междинната директна трансформация. DAC директно преобразуване в зависимост от входния кодовите битове алгоритъм за обработка може да бъде разделена на паралелен и сериен.

По-голямата част от налични в търговската мрежа DACs сега - паралелно действие. В такъв DAC въвеждане на код за - паралелен изходния сигнал се формира чрез добавяне или разделяне напрежения и токове, използвайки съпротивителни вериги и ключове, ток и напрежение.

сериен DAC входен код се превръща в сериен аналогов изход

Има няколко паралелни DAC, на базата на комбинация от принципите на паралелни и серийни реализации.

Съществуващите методи за преобразуване, използвани в ADC:

Успоредно ADC вход квантуване се извършва с помощта на набор от сравняващи единици (компаратори), свързани в паралел с източник на сигнал. Всеки сравнителен го сравнява с референтен сигнал, се отстранява от възела на резистор разделител. Изходите на компараторите са кодирани чрез набор от логически схеми, които произвеждат продукция паралелно двоичен код.

Серийни ADCs имат няколко разновидности, в зависимост от метода на квантовани стойности близки до преобразуваната стойност.

Серия-паралелен ADCs по същество са комбинирани конвертори, които представляват компромис между паралелно тромава и неадекватна скорост сериен ADC.

ADC с междинно конвертиране междинен аналогова стойност доста лесно квантуване и вземане на проби.

· Според динамичните характеристики

Има висока скорост, висока скорост, висока скорост, средна скорост, бавни преобразуватели.

· На базата на конструктивен

Модулни възли са отделни компоненти и отделни вериги в отделните случаи.

Хибридни преобразуватели включват интегрални схеми и тънкослойни елементи, които са свързани към керамичния субстрат чрез свързващите проводници и гумата получен чрез метализация. Тази технология позволява да се обедини в един ИС тип опаковка.

В монолитна интегрална ADCs и DACS активни и пасивни компоненти на тези схеми се формират в тънък слой на силициевата пластина на полупроводникови технологии по различни начини

Цифрово-аналогов преобразувател.

DACs се използват за преобразуване на цифрови сигнали към аналогов. Такова преобразуване е необходимо, например, когато възстановяването на аналогов сигнал, след преобразува в цифрова за дълго предаване или съхранение разстояние. Друг пример за такава трансформация - да се осигури контрол на сигнала, когато устройството за управление на цифрови, действието на които се определя чрез директно аналогов сигнал.

Основните параметри включват разрешаването на КПР, време за настройка, грешката на нелинейност, резолюцията и т.н. -. Обратното на максималния брой стъпки на сигнал квантуване на изходния аналогов. настаниха време - Интервал от време между подаването на входния код до изходния сигнал влиза в определените граници, определени грешка. Нелинейност грешка - максималното отклонение на графиката на изходното напрежение на напрежение, определено от цифровия сигнал по отношение на идеалната линия около границите на трансформация.

Съществуват различни принципи на КПР.

Помислете за най-използваните от тях. Фиг. Показва DAC схема с сумиране сегашната си тегло.

Key S5 е затворен само когато всички ключове са отворени S1 ... .S4 (където ). - Наличието на референтен напрежение. Всеки резистор във входната верига съответства на определен брой двоична цифра.

По същество този DAC - обръщане усилвател основават на операционен усилвател. Анализът на такава схема, не е трудно. По този начин, ако S1 е затворен един ключ, а след това Това съответства на първата и нули на всички други бита.

Анализът на схемата показва, че изходното напрежение е пропорционално на броя на модулите, двоичен код се определя от състоянието на ключовете S1 ... .S4. Currents ключове S1 ... .S4 са обобщени в "а" мястото, където теченията на различни клавиши са различни (имат равен "тегло"). Това се посочва името на схемата.

От изложеното следва, че

,

т.е. ,

където , I = 1,2,3,4 е настроен на 1, ако съответният ключът е затворен, и 0, ако ключът е отворен.

Статус се определя от входните бутони конвертируема код. Схемата е проста, но тя има недостатъци: значителни промени в напрежението върху клавишите и използването на резистори с много различни съпротивления. Изискваната точност на тези съпротивления е трудно да се предвиди.

Помислете КПР на базата на R-2R реактивен матрица (матрица постоянно съпротивление)

Веригата използва т.нар флип ключове S1 ... .S4, всяка от които в една държава, е свързан с една обща точка, така че напрежението върху клавишите са малки. Key S5 е затворен, ако и само ако всички ключове S1 ... .S4 свързани с една обща точка. В изходната верига използва резистори с две различни съпротивления.

Можете да видите от анализа на диаграма, че за нея на изходното напрежение е пропорционално на броя на модулите, двоичен код се определя от състоянието на ключовете S1 ... .S4. Анализът е лесен за изпълнение, като се има предвид следното. Нека всеки един от ключовете S1 ... .S4 свързани с една обща точка. След това е лесно да се отбележи, напрежението по отношение на една обща точка във всеки от следните точки, "и» ...... «г» C2 пъти повече от предишната. Например, напрежение «б» точка 2 пъти по-голяма отколкото в точка "а" (напрежение трябва да се определи в тези точки като: ). Да приемем, че състоянието на ключа се е променило. Тогава напрежението в точка "а» ...... «г» не се променя, тъй като напрежението между входа на операционен усилвател е практически нула.

От изложеното по-горе, че:

,

т.е. ,

където , I = 1,2,3,4 е настроен на 1, ако съответният ключът е затворен, и 0, ако ключът е отворен.

Най-разпространени са серия от КПР чипове 572, 594, 1108, 1118, и др. Таблицата показва характеристиките на някои КПР.

Тип на схемата Броят на битовете , мс , B V / A mA
K594PA1 3.5 9 11 (5 15) / 2,5-15 / 3,5
K1108PA1 0.4 2.2 10.5 + 5 / 15-16 / 46
K572PA1A -17 17 (5 17) / 2
K575PA2A -15 15 5/2 15/2 0.8

Аналогово-цифрови преобразуватели.

ADC - устройство, адаптирано за преобразуване на аналогови сигнали към цифрово. За да се извърши това превръщане квантуване на аналоговия сигнал, т.е. моментната стойност на аналоговия сигнал за ограничаване на определено ниво, наречен нивата на квантоване.

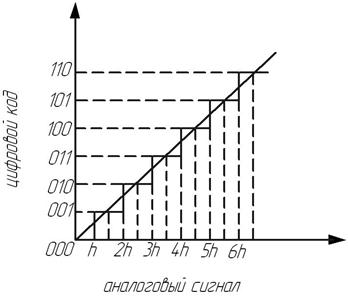

Характеристики на идеалната квантуване има формата е показано на фигурата.

Квантуване е закръгляне на аналогова стойност до най-близкото ниво квантуване, т.е. максималната грешка квантуване се равнява 0,5h (h- стъпка квантуване).

Основните характеристики включват ADC брой битове, време на преобразуване, нелинейност и т.н. Броят на битовете -. Броят на кодови битове, свързани с аналогова стойност, която може да се развие ADC. Често се казва, за резолюцията на ADC, който се определя от реципрочната стойност на максималния брой кодови комбинации на изхода на ADC. Например, 10-битов ADC е с резолюция от Т.е. ADC в мащаб, съответстващ на 10В, абсолютната стойност на стъпка квантуване не надвишава 10 тУ. време преобразуване - Времето от посочените промени сигнал на входа на ADC, докато неговата продукция, съответстваща на устойчив код.

Типичните методи за преобразуване са, както следва:

· Паралелно конвертиране на аналогов стойност

· Serial преобразуване.

ADCs с сериен конверсия.

Обмислете специфичен вариант АЦП с сериен вход трансформация (последователно сметка), който се нарича ADC с линк за проследяване.

В този вид на ADC и DAC използва реверсивен брояч, който предвижда промяна на сигнала на напрежението на изхода на КПР. Настройка на схемата е, че е предвидено приблизителното равенство на входното напрежение и изхода DAC - U. Ако входното напрежение Повече напрежение U на изхода, броячът се превежда режим директно преброяване и кода на своята продукция се увеличава, осигурявайки увеличение на напрежение на изхода на КПР. Когато равенство и U престава сметка и отстранява надолу брояч изход код, съответстващ на входното напрежение.
