Относно: Устройства вторичен уплътнител




Лекция номер 8

Modem телеграф набиране TM-12 / PM

Modem телеграф набиране TM-12 / PM е предназначен за работа в progammno уред "TeleSoft-2000" и предаване / приемане на трафика директно от телеграфа и четири-канални глас честотни канали на апарата за първичен тип уплътнение K-60.

Фигура 21 Modem тон телеграф TM-12 / PM

Основното предимство на модем TM-12 / PM е възможността за предаване на тон канал телеграф трафик, без оборудване вторичен уплътнител тип TT12, TT14, Т-44 и подобни с пълна поддръжка на комуникационни протоколи за това оборудване, както и предоставяне на динамично транзитни вторични телеграфните канали на хардуера на модема.

Modem има допълнителна функционалност за предаване на данни във връзка с информацията за телеграф (например за предаване на данни за таксуване дейности).

Структурно, модемът е направена от пластмаса удароустойчив корпус или дъски konstruktiva Euromechanics 19 ". Взаимодействие с компютъра чрез сериен порт RS 232.

Един модем поддържа до 2 гласови канали.

Функционални характеристики:

-Трансфер Telegraph канал за трафик тон в режим на хардуер, вторичните тюленови канали.

Произволен избор на превозвач честота на вторичния пътя.

-Трансфер Информация 12 телеграфни канали в един компютър RS-232 сериен порт.

Поддържа 2 гласови канали.

-Hardware Transit произволен брой телеграфните канали.

-Пълно Конфигуриране на модема към компютър чрез RS-232 сериен порт.

Режимът Self с информацията, която се съхранява в енергонезависима памет и трансфер на данни към компютър diagnostitechskoy.

-Software Параметри за настройка на сигнала в канала.

Режимът Тестване PM канал с трансфер на данни към компютър.

Режимът Автоматично изберете маршрута архивиране.

Modem TM-12 / PM, като комбиниран набор от качества, които ви позволява да откаже използването на остаряла техника вторичен уплътнител канали, намаляване на оперативните разходи, подобряване на ефективността funktsionarovaniya телеграфни системи. Също така, това ще позволи на модема, за да отидат на sovremnnye телеграф комуникационни протоколи IPTLG, X400, ATMTLG, без да се налага да подменяте хардуер.

Фигура например 22 Application

Апаратура на мултиплексиране с разделяне Ацуко-BCC

Оборудването на цифрови мултиплексни канали Ацуко-BCC осигурява по-ефективно използване на основни цифрови канали. Ацуко-BCC е предназначен за употреба в съществуващото и предложеното TSA, DSP, PBX, PBX, PPC, RF системи за комуникация, по подобие на НПК и кабелни комуникационни линии

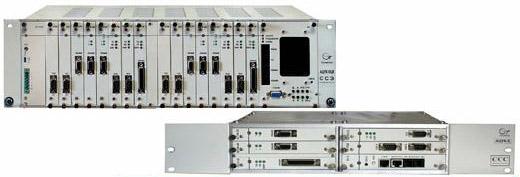

Фигура 23 Оборудване на цифрово мултиплексиране Ацуко-канален BCC

Функционалност:

- Организация в предимно цифров канал 64 Kbit / и множество гласови канали (ДАТ), множество канали за дистанционно управление (TM) или данни (PD).

- Ацуко-BCC има две модулни зони и поддържа вход / изход режим на транзит и интерфейсни сигнали.

- Свързване на оборудването към централизиран контрол и управление на мрежата кръстовище RS.485 и свързване на PC чрез RS-232 кръстовище.

- Оперативни възможности Ацуко-Ск определят от състава на интерфейсни устройства. Блокове са в основата на мултиплексори и определят вида на агрегация интерфейс Ацуко (Ск, FL).

- Функционално независима единица DB / E1 (като 2 интерфейс) ви позволява да свържете Ацуко-Ск директно към интерфейса E1, с възможност за транзит на неизползваните слотове.

- Интерфейсни устройства ви позволяват да създадете:

- канали часа;

- Задава пряко и дистанционно абонат;

- RS 232 канали за данни;

- Телеметрия канали.

Основни характеристики:

- Максималният брой Тел канали предават в ск (64 Kbit / сек):

- Обща употреба: не повече от 12

- ADPCM-16: не повече от 3

- Максималният брой канали TM (100 бита / сек), предадена в канал БКК на: не повече от 48

- Интерфейси BTLF:

- 2-тел:

- А номинално входно ниво от 0 db, 600 ома

- Ниво Номинална -7db, 600 ома

- 4-тел:

- А номинално входно ниво от -13 db, 600 ома

- Номинална ниво изход 4 db, 600 ома

Интерфейс с PBX: два или четири метални, сигурността по проводник E >

ADSAE;

Дистанционно абонат;

Директен абонат;

Може да има други интерфейси при поискване.

БАП Интерфейси:

Захранване:

Захранващо напрежение:

- Минус 48/60 (38,4- 72,0) V.

Консумирана мощност: 40 W (в зависимост от броя на абонатните единици).

Дизайн: Ацуко-BCC е под формата на модули, за да бъдат поставени в единна метрична фактор форма с размери:

- 483x149x225 мм

- И по еднакъв 19-инчов форм-фактор с размери:

- Ацуко-Ск: 533x149x225 мм;

- Ацуко K: 533x79x225 мм.

Ацуко Тегло: 10 кг.

За поддръжка на системата:

Управление и контрол на състоянието Ацуко BCC извършва с помощта на софтуера "Supertel TM".

Системата осигурява непрекъснат мониторинг на мултиплексори, независимо от конфигурацията на мрежата.

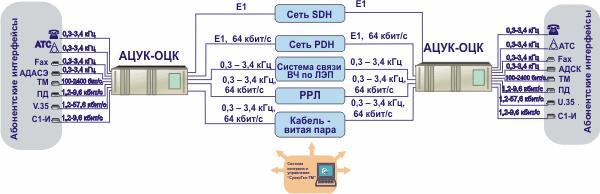

Фигура 24 Типична схема на оборудването:

Оборудване за цифров консолидация на канали - Ацуко

Фигура 25 Ацуко - БКК

Фигура 26 Ацуко - PM

Ацуко е предназначен за употреба в съществуващите и предложените TSA, DSP, PBX, PBX, НПК, кабели и RF системи - за пренос на комуникационни линии линии.

Ацуко осигурява по-ефективно използване на честотни канали (Ацуко-PM) 5 пъти, както и основните цифрови канали (Ацуко-БКК) 12 пъти.

Функционалност: Организация по същия аналогов или цифров канал в същото време редица гласовите канали (STA), множество канали за дистанционно управление (TM) и данни (PD).

Той поддържа режима на работа:

- Multi-Purpose (ДАТ + TM + TP);

- Специални (ДАТ или TM или TD).

Оперативните възможности Ацуко определят от състава на интерфейсни устройства.

Интерфейс блокове:

- Analog-BTLF PM BTLF-AK-SC BTLF осигури свързаност и телефонни централи, BTLF- (PM, AK, CK) / ADM (16/32 Kbit / сек);

- Digital PD / RS-232, TP / TM, PD / на V.35, AP / C1 и предоставя данните от 50 бита / сек до 48 Kbit / сек;

- Блок DB / E1 осигурява връзка с интерфейса на BCC Ацуко-E1.

Управление и контрол на състоянието Ацуко извършва с помощта на софтуера "Supertel - ТМ".

Тегло - 10 кг.

Размери 533h199h275 мм или 483h199h275 мм
