Отчитане на температурата при измерване на съпротивление на изолацията

Измерванията emkosti.V последните години, много внимание се отделя на развитието на капацитивни методи, за да се определи сравнително точно влагата въведен в експлоатация на електрически съоръжения. За съпротивление на изолацията и коефициент на поглъщане за електрическото оборудване, с изолация на фибри, особено трансформатори, не може да се съди, че оборудването не изисква сушене преди да го включите в работата си. В тези случаи, допълнителна проверка степен овлажнен капацитивни методи за отделяне, като например: ". Капацитет време" "Капацитет-Температура", "капацитет честота",

Метод "капацитет температура" се сравнява капацитети оборудване (трансформатори, бобини), измерена при различни температури. Предполага се, че горната граница на температурата е не повече от 70 ° С, и дъното - най-малко 20 ° С Съотношението на капацитет за капацитет оборудване в загрята състояние на капацитет на едно и също оборудване в студа не трябва да надвишава 1,15 за суха изолация. Надвишаването на тази стойност е индекс овлажняване. Физическият смисъл на промените в отношенията Това се обяснява по следния начин. Суха топлина съпротивление на изолация клас по-хомогенен от мокър и намаляване или увеличаване на температурата има малък ефект върху капацитета си. Wet изолация става все по-разнородни и увеличи капацитета си. С повишаване на температурата изолация хетерогенност показва остро поради разтваряне в на основи на остатъци влага и киселини; в резултат на капацитет се увеличава още повече. На ris.13.3. Тя показва връзката температура на сухо и мокро изолация.

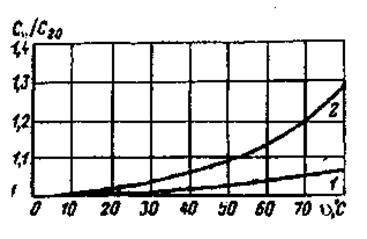

Фигура 6.3- Съотношението температура:

1 и 2, сухо и мокро изолация

Недостатък на този метод, може изпитваното оборудване е, че тя изисква загряване на изпитваното оборудване.

Методът на "капацитет - честота". Съотношението на капацитет стойности на абсорбция и режеща зависи от степента на хидратация. В сухо изолацията преобладава електронен поляризация, характеризиращ се с капацитет изместване и в мокро - дипол поляризация (поради биполярни водните молекули се увеличава капацитета на абсорбция). Абсолютните стойности на тези капацитети варират в зависимост от текущата честота (Фиг. 13.4).

Фигура 6.4- Фигура промяна капацитет сухо и влажно изолация

сух капацитет Изолацията е почти независимо от честотата, тъй като поляризацията е почти мигновен. Капацитетът на мокро изолацията намалява с увеличаване на честотата. Това е така, защото при ниска честота дипол водните молекули имат време да следват (завърта) от област и Той има най-голяма стойност. Когато честотата става висока, молекулите, дължащи се на инерцията им не са имали време да се следват терена. Капацитет за усвояване намалява, а стойността му е близо до капацитет поради единствената електронна поляризация. Следователно степента на промяна в капацитет на честотата може да бъде определена изолация влага.



Диагностициране на омокряне е да се измери капацитет изолация на честота и ( > ) И определяне на отношенията , обикновено се вземат = 2, = 50 Hz, съответно, и се измерва и , Ако ( ) <1.2, изолацията е суха, ако ( ) 1.2 - хидратирана. Този метод за диагноза се извършва чрез използване на контрол изолация влажност на устройството.

състояние на изолация се оценява срещу Което се отчита по формулата:

Получената стойност се сравнява със стандартите, посочени в правилника за контрол на състоянието на изолацията на трансформаторите и RB Pte.

Метод "Капацитет време" - характеризира с това, че първият контейнер създаде тест обект, след което тя се извършва два пъти малко: бързо - веднага след края на заряда и бавно - след една секунда. Растежът на общия капацитет поради абсорбирането на сух изолация ще бъде малък ; wet - ,

В теста на изолационни обсъжда методи са PCI устройства 7, PCI-8. Тези устройства се използват за определяне на влага напоена изолацията и маслени трансформатори - в процеса на монтаж и поддръжка.

За трансформатори, в която сърцевината с намотките отстраняват от резервоара по време на ремонт, определят стойности и , състояние на изолация се оценява, съотнасяне / със съществуващите норми.

Метод коефициент нелинейност. В многослойна изолация сух "Б" клас поляризация е значителна, следователно, капацитивни методи в този случай не се прилага. При тестване като изолация на електрически машини е критерий за степента на влага напрежение характеристика, т.е. зависимостта на ток на утечка на приложеното напрежение при изпитването: (Фиг. 6.5).

За суха изолация характеристика има линейна зависимост, и мокро - нелинеен, поради голямото приложение отстранени напрежение.

Фигура 6.5- зависимост от изтичане на ток приложеното напрежение (електрически мотор с мощност от 6 кВ) 1 и 2 - за мокро и сухо изолация

В овлажнен изолация йонизация настъпва при определена стойност на напрежението и, като следствие, индикаторът за влажност е коефициентът на нелинейност.

където - изолационно съпротивление, ток на утечка, определени при тест напрежение, равно на половината от номиналната стойност;

- изолационно съпротивление определя на тест изтичане на ток в напрежение, равно на максималната отстранени.

Идентифициране на местните изолационни дефекти на частични разряди. експлоатация изолационна система електрическо поле съдържа основната честота компонент. Когато връзките на изолирани кухини, пукнатини и други дефекти в своята област еднаквост е счупен, възникнат частични разряди, създаването на високо честотни трептения. Откриването на тези вибрации с помощта на специален инструмент (индикатор PD - HDI) разкрива присъствието на дефекти, а в някои случаи тяхното местоположение. Принципът на работа се основава на използването на експозицията HDI на електрически преходни процеси, които съпътстват освобождава електрически колебания верига или антена, усилвател и измервателен уред.

диагноза алгоритъм е както следва. Служи за изолиране на високо напрежение. Получаване на осцилаторна верига или антена HDI изследва пространството около система изолационен. Когато това метра ви позволява да записвате високочестотни вибрации ИЧР и идентифициране на едно място, където те имат най-високото ниво. Обикновено това място е същото, както на местно вина. Известни вериги, които са свързани с изпълнителен HDI верига чрез кондензатор.

Определяне на диелектрична загуба. Методът на проверка на диелектрични загуби изолационни втулки, втулки, трансформатори, електрически машини и т.н. Загубата диелектрик е пропорционална на тях или диелектрични загуби допирателната на ъгъла е една от основните характеристики на състоянието на електрическа изолация. От стойността на изолация надеждност може да се съди по отношение на загуба на топлинна разбивка (топлинна стабилност), общо стареене и изолиране на влага. Ако сте закачили на диелектрик променливото напрежение, токът ще се промени на всеки половин цикъл, т.е. сто пъти в секунда. Към диелектрик напрежението и тока, протичащ през него могат да бъдат представени от вектори и векторна конструкция (фигура 6.6). Диаграма.

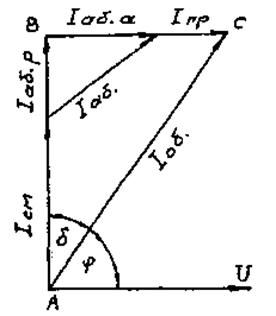

Фигура 6.6- векторна диаграма на електрически ток в изолатора под напрежение

Ако в правоъгълни координати, хоризонталната ос и вектора показва напрежението прилага върху диелектрична U, настоящото вектор изместване (Чисто капацитивен ток) ще надмине приложеното напрежение и ток е 90 ° забавена абсорбция е резултат на диелектричната поляризация, в който има диелектрична загуба на енергия, така че съдържа реактивна и активно компоненти. Вектор реактивен абсорбция ток ще има същата посока, както вектора изместване на ток, обаче е векторна диаграма на вектора се добавя към тока. Vector усвояване реактивна мощност трябва да имат една и съща посока, както приложеното напрежение, така че той отлага диаграмата перпендикулярна на вектора на реактивен ток ( + ). Общият текущ усвояването е геометричната сумата от компонентите на активни и реактивни течения. Настоящото проводимост чрез I φ (ток на утечка) чрез диелектрик е активен ток, което също води до загуби в диелектрик, като активна абсорбция ток. Диаграмата на проводимост ток се добавя към абсорбцията на активния ток вектора. Общият ток през диелектрика е геометричен сбор от всички тези течения. Той се премества по отношение на ъгъла на напрежение И реактивен ток по отношение ( + ) Чрез ъгъл , Така изолатора се простира през активен ток Състои се от активния компонент на текущата абсорбция и провеждане ток :

и реактивен (капацитивен) ток състояща се от реактивен компонент на текущата абсорбция и пристрастия ток:

Преминаване на ток през активния диелектрик причинява загуба на електрическа енергия, наречени диелектрични загуби. Знаейки активно количество ток преминаване през диелектрика да намерите мощност Влагани по загряване на диелектрика:

реактивна мощност Диелектрична решен текущата стойност и се прилагат към диелектрик напрежение:

От правоъгълен триъгълник LAN вектор схема трябва да:

Ако контейнерът се счита за изолатор , Неговата проводимост ще където ;

- AC честота, херца, а големината на реактивен ток Тя може да се изрази като:

Заместването на тази стойност в предходната формула, ние откриваме друг израз за активен ток:

След това, активна мощност, консумирана за отопление диелектрик получават израз:

Това е силата на диелектрични загуби. стойност Тя се нарича диелектрична загуба тангента.

Следователно, загубата и диелектрични загуби тангента са пропорционални един на друг:

стойност обикновено не надвишава няколко стотни или десети от единица дял, така че обикновено се измерва в процентно изражение. пределна стойност специфично електрическо не трябва да бъде повече от установения "норма изпитване на електрическо оборудване."

По същата изолатора Това зависи от температурата и честотата на приложеното напрежение, при определяне на ъгъла загуба трябва да бъде достатъчно висока (обикновено 10 кВ). стойност нормализирана до температура от 20 ° С; измервателни мостове произвеждат MD-16 тип, R595, R5026.

В зависимост от превключване елемент местоположение Instrumentation, чрез които текущия обект, верига мост може да бъде нормално и обърнати. В първия случай, измервателният елемент е нисък потенциал и скрининг е много проста схема. Във втория случай, оборудването е заземен.

Прилагане на мостове R595, R5026 стойност находка при напрежение от 3 до 10 кВ от първа и втора вериги, и при напрежение от 100 V само от първата схема. диелектрична загуба допирателната на трансформатори и ротационни машини, измерена между всяка намотка и заземен корпус на свободните намотки.

Стойността на съпротивлението на изолацията е променлива, тъй като това зависи от много фактори. Най-голямо влияние върху него има температура и влажност, с увеличаване на което изолационното съпротивление намалява. За да се измери съпротивлението на изолацията е да се създаде възможност за тестване на машината или включването му в мрежата, без да се увеличава риска от увреждане.

Такива измервания са направени мегер, който включва източник на постоянно напрежение. Ако мегер се използва с постоянен ток генератор, дръжката му трябва да се завърти непрекъснато и равномерно, докато точките стрелки на устройството; най-малко забавяне или прекъсване на въртенето на намотка се изпуска през мегаомметър на тялото, което забавя измерване или да причини допълнителни грешки, по-специално за намотките на големи машини с голям капацитет.

само най-ниската стойност на работната температура се нормализира за съпротивлението на изолация на намотките на електрически машини. Основният критерий за преценка на валидно състояние на изолация намотка е да се сравнят съпротивлението на изолацията по време на работа. Температурата, при която са направени измервания, трябва да бъде същото, т.е. където - на следващия брой на измерванията, както и времето на измерване трябва да е равна на една минута.

Ако съпротивлението на изолацията намалява с повече от 30% в сравнение с предишния, съпротивлението на изолацията се счита за неприемливо. По-подробно обхвата, честотата и други стандарти електрически изпитвания са дадени в първата секция на EMP. Това се посочва, че при температура на изолиране на 75 ° С устойчивостта му трябва да бъде по-малко от определен съгласно формула (9.1), но не по-малко от 0,5 megohms.

При температура 20 ° в електрическото съпротивление на изолацията трябва да бъде не по-малко от 4.7 megohms. От допустим стойност на съпротивление на изолация (Mohm 0.5) при 75 ° С до 20 ° С температура стъпка на базата на коефициентите показани в таблица. 13.1.

Таблица 6.1 Коефициентите за привеждане на съпротивлението на изолацията до температура

температурна разлика
коефициент на редукция 1.23 1.50 1.80 2.25 2.75 3.40 4.15 5.10

Начин на използване на маса. 13.1 е както следва. Намирането на температурна разлика , На него от таблица. Стойност от 3,2 определени съотношения на шофиране. В случай, че разликата в температурата над 40 ° С, може да отнеме две или повече фактор шофиране. В този случай, интервалът от 55 ° може да бъде разделена на две части - 25 ° и 30 °, в първия случай, коефициент на редукция е 2.75, а вторият - 3.40. Тогава общия коефициент на намаление, равно на 2,75 ∙ 3,40 = 9,35. Следователно, съпротивлението на изолацията при 20 ° С трябва да бъде равен на: 0,5 ∙ 9,35 = 4,7 Mohm.

Приблизително оценяват стойностите на съпротивлението на изолацията при работна температура (75 ° С) е възможно, като се използва следното правило: Ако измерването на изолационното съпротивление при температура по-ниска от обработката, съпротивлението на изолацията трябва да се удвои за всеки пълен или непълен 20 ° С разлика между работната температура и температурата на които са направени измервания. Например при температура от 20 ° С съпротивлението на изолацията е равна на 4.8 Mohm, работната температура на намотката е равна на 75 ° С, а температурната разлика , Съгласно принципите, тази разлика е 3 пълно (или непълни) интервал от 20 ° С (20 + 20 + 15 = 55). След това намали резултата от измерването ще бъде:

MW

Общо заключение за състоянието на изолацията правите на набор от измервания. Но в някои случаи се разпределят някои ключови параметри, които при определени обстоятелства да оценят качеството на изолацията адекватно. Този подход е оправдан, да се идентифицират специфични изолиране на дефектите (хидратиращ, стареене и т.н.).
