сглобка




Една сглобка са предназначени за фиксирани постоянни връзки, без допълнителни закрепващи части (по правило). Части относителна неподвижност се постига чрез напрежения, възникващи в материала части поради деформация на контактните повърхности. При равни други условия напрежение, пропорционално на херметичността. Обикновено сглобка със стегнатост причинява еластичната деформация на компонентите, но в редица разтоварване с голям натоварването може да се случи и еластична - пластична деформация.

В същото херметичността на силата на свързване зависи от материала и размера на частите, грапавостта на контактни повърхности, начини за свързване на компоненти и т.н. Ето защо, засаждане, изборът трябва да бъде направен въз основа на предварителни изчисления на напрежението и стреса, произтичащ.

Има следните основни начини за сглобяване на части в сглобка със стегнатост:

1) монтаж под налягане се дължи на тягата му при нормално

температура;

2) предварително нагряване на модул от женски елемент (отвор) или чрез охлаждане на мъжката част (вала) до определена температура.

Изчисляване на площадките, с намеса

Първоначалните данни за изчисление са както следва:

а) геометрични размери:

б) - А вал и ръкав еластични модули.

в) - съотношения на Поасон.

ж) - Добив якост на материала на вала и втулката.


Фигура 1 - Очаквано схема връзка с намеса

Състоянието на неподвижност връзка:

(1)

където: - А условно сила, еквивалентна на действието на Т въртящ момент и осова сила ,

(2)

- Еквивалентно на силата на триене, което възниква в резултат на смущения.

N = г ¢ -D ¢ (3)

Уравнение (3) се отнася и за идеалния случай: абсолютно гладка и еластична цилиндри.

Въз основа на формула (1), като се използва констатациите на Lame проблем (това е задачата за определяне на напрежения и премествания в дебели стени кухи цилиндри).

(4)

където: - Това е най-малката, т.е. Гарантирано стягане правилно избран за кацане по отношение на неподвижност.

- Коефициентите на коравина и шахтови отвори,

, ;

- Корекция поради грапавостта на работните повърхности на вала и втулката;

- Взема предвид намаляването на смущения в резултат на грешки във формата на чифтосване повърхности;

- Обърнете се отчита ефектът на центробежна сила (за N <2000ob / мин. );

- Взема предвид отслабването на херметичността при работна температура;

Във втората част на изчисляване - проверка на стабилността на връзката.

Условия дупка сила (вал):

- Вал.

където: - Максималното налягане, които могат да се появят в зоната на контакт при избрана целева (ако );

- Най-голямата намеса в даден кацане.

площадки за приложения с намеса

Разтоварването - Legkopressovye. Те се характеризират с гарантирана минимална намеса. Инсталирана в най-точното качество клас (4 ... 6, шахти 5 ... 7). Те се използват при въртящи моменти или аксиални сили са малки; за свързване на тънкостенни части, не позволяват големи деформации; за центриране на тежкотоварни и големи части от бързо (с опция конзола).



Разтоварването - Натискането на средата.

Характеризира се с умерено стягане гарантирано, като се гарантира прехвърлянето на средни натоварвания без допълнително закрепване. Те се използват и в случаите, когато използването на кацане с голямо натоварването недопустимо съгласно условията на силата на части при тежки товари с допълнително закрепване. Тези площадки се проведе еластична деформация части. Създадени за точните детайли (валове 5 ... 7, дупката 6 ... 7 кв.)

Разтоварването - Пресата трудно.

Характеризира се с голяма гаранция за стягане. Проектиран за съединения, които действат върху значителна, включително динамични натоварвания. Използва се без допълнително закрепване. Тези площадки се появят еластична - пластмаса или пластична деформация на частите. Те се използват за части, изработени от качествен клас 7.8.

Изчисляване на преходни кацания на вероятността за получаване на сглобка и оформяне

Изчислението се основава на предположението, че размерът на отвора и вала се разпространяват от нормалната практика с обединението на център в средата на толерантността и средната квадратична отклонение равно , След това стойностите на клирънса и натоварването също ще бъдат разпределени от нормалното разпределение е симетрично спрямо средната стойност ( ). И вероятността за получаване се определя чрез интеграла на вероятностите функция F (Z)

Æ65

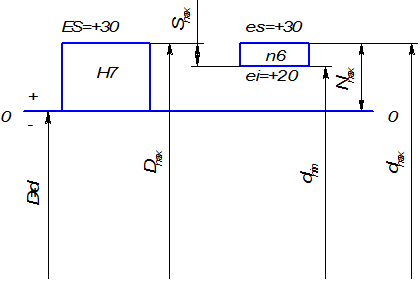

Фигура 2 - Разположение на полета Æ65 кацане толерантност

F (Z)

1) Ние се определи:

Макс. натоварването N = 39 - 0 = 39 микрона = 0.039 мм

Макс. разчистване = 30 - 20 = 10 микрона = 0.010 мм

Medium натоварването = 14,5 мм = 0.0145 мм

Толерантността на дупки. = 30 - 0 = 30 микрона = 0.030 мм

толерантност вал = 39 - 20 = 19 микрона = 0.019 мм

2) Определяне на средната квадратен отклонение на намесата:

м

3) Определяне на аргумента на интегрална функция F (Z):

4) От таблиците по стойност Z дефинирате функция F (Z)

Z = 2,41 Þ F (2,46) = 0.492

5) изчислява вероятността за сглобка (клирънс):

Вероятността за намеса се поберат на R ¢ :

на R ¢ = 0,5 + F (Z), ако Z> 0

на R ¢ = 0,5-F (Z), ако Z <0

вероятността от пропуски на R ¢ :

на R ¢ = 0,5-F (Z), в Z> 0

на R ¢ = 0,5 + F (Z), при Z <0

Z> 0 Þ R ¢ = 0,5 + 0.492 = 0.992 Þ 99,2%

на R ¢ = 0,5 - 0492 = 0008 Þ 0,8%

Фигура 3 - Схема на разпределение на сглобка (клирънс) под нормалната практика

Контролни въпроси.

1. Методи за подбор на допуски и площадки.

2. Използването на разрешение за кацане.

3. Разтоварването преход и тяхното прилагане.

4. Монтирайте намеса и тяхното прилагане.
