Оборудване за висок и ултра-висока честота

Високите токове и полета отдавна се използват за лечение (повече от 70 години). Обикновено, RF енергия устройства е значителни - десетки или стотици вата. От медицинска RF устройства, работещи в обхвата на радио честота, дизайнът на тяхната работна честота е в границите, разрешени от Международния комитет за радио и телевизия. По-долу са видове процедури RF и тяхната честота.

1. Загрейте текущата тъкан HF (диатермия) - честота на 1625 кХц ± 0,05% (дължина на вълната 184,6 ± 0,09 м).

2. HF хирургия - 1666 кХц честота (дължина на вълната 180 м).

3. inductothermy - честота 13,56 MHz (дължина на вълната 22.12 m).

4. UHF терапия - честотата на 40.68 MHz (дължина на вълната от 7.37 метра)

5. Микровълнова терапия или вълни в диапазона на сантиметър (UHF-терапия - честотата на 2,375 - 2,45 GHz дължина на вълната от 12.63 - 12.24 cm).

Диатермия [от гръцки. - Загряване, топлина, топлина], termopenetratsiya, ендотермия - на името на метод за електротерапия, ефектът от която се нагрява, органи и тъкани от високи токове.

Методът на лечение на базата на органи и тъкани отопление с високи токове беше въведен в клиничната практика през 1905 г., Чешката лекаря R. Tseynekom. Диатермия е широко използван днес, терминът е предложен от немски лекар F. Nagelshmidtom.

Когато са изложени на устройство за телесна повърхност диатермия (при контакт с или отдалечено) радиочестотна енергия излъчване се абсорбира най от тъканите с високо съдържание на вода (лимфа, мускули, кръв), и следователно, неговата дълбочина на проникване в тялото е 3-5 см. Абсорбирана енергия причинява отделяне на топлина в тъканите (главно в мускулите, кожата и подкожната тъкан), който се основава на принципа на положителните ефекти от микровълнова терапия.

По време диатермия следните промени настъпват в организма:

· Засилване на метаболитни процеси (температурата на тялото може да се увеличи от 0,1-0,2 ° С)

· Увеличаване на дейността на вегетативната нервна система, което води до засилване на лимфата и кръвообращението,

· Повишаване активността на белите кръвни клетки, по-специално в областта на откритата микровълнова диатермия единица.

HF хирургия. Хирургични операции, които се извършват с висока честота на ток, има редица предимства в сравнение с конвенционалните методи :. стерилитет увеличава по-малко загуба на кръв и други операция верига използва RF ток е показано на фиг. 5.3.

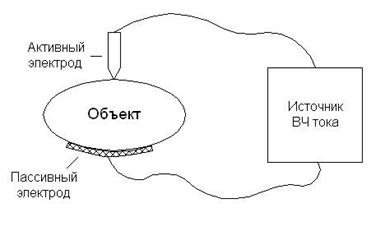

Фигура 5.3 - Движеща сила за работа с помощта на RF течения.

"Рязане" е активен електрод, който се подава от източник на ток на RF. Активният електрод има заострена форма, за да се създаде голяма плътност на тока в точката на контакт. Това причинява силно нагряване на тъканта (> 100 ° С) и почивка. От другата страна на пасивен електрод е фиксиран обект на мек материал, импрегниран с проводим състав. Пасивното електрод има голяма площ, така че плътността на тока през него е малка и не причини изгаряния.



Стойността на тока за рязане може да достигне до 1 ампер при напрежение от 200 V, т.е. Мощност 200 вата. Следователно, настоящата честота е избрана така, голям (1.66 MHz). Този праг на болка е много по-висока от стойността на 1 А, и ток не предизвиква реакция на опорно-двигателния апарат на оперираните. (????)

Помислете за устройство на устройство и работа за VChhirurgii tipaEHVCh-02, която също се нарича ES-100 (elektroskalpel, максимална мощност от 100 W). Тази машина е предназначена за рязане и коагулация. (?) И коагулация произведени модулиран ток, и нарязани - непрекъснат (защо?). В структурна схема на устройството, показано на фиг. 5.4.

Устройството се прилага определя LC-осцилатор. В ключа за избор на режим на кръвосъсирването свързва модулатора, който се контролира мултивибратор. Както управление на мощността с помощта на обикновен резистивен делител. устройството се контролира от педал. автоматизация единица е конфигуриран на ключа. Той, в частност, в отговор чрез натискане на педала и контролира пасивното контакта на електрода с обекта. За да направите това, пасивното електрод е снабден с два проводника, който в присъствието на контакт с обекта, за да образуват един затворен кръг. В противен случай устройството няма да се включи. Устройството също така осигурява защита срещу RF възбуждане напрежение при липса на контакт на активния електрод с обекта. (Защо и ток усилвател и Regula. Енергия?)

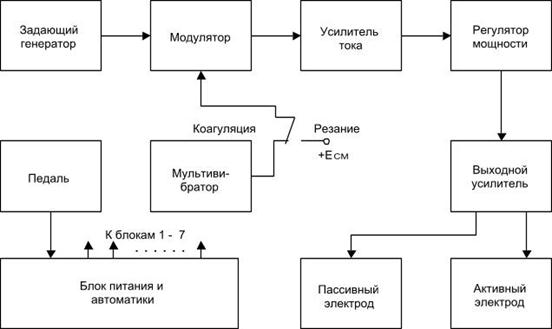

Фигура 5.4 - Блок схема на устройството за HF хирургия

Фиг. 5.5 е опростена схема на осцилатора. Тя е оформена от трансформатор верига с обратна връзка. (?) Е избрана операционна регулиране на дълбочината на взаимна индукция М. Mode DC делител, предоставена от резистори R1 - R3, и емитер резистор R4.

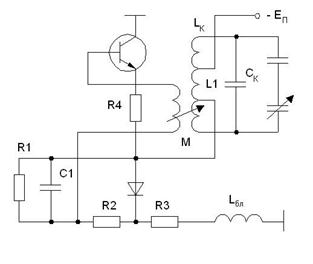

Фигура 5.5 - Схема на главния генератор

C1 кондензатор служи за шунтиране на резистор R1 AC, и индуктивност L бл (затвор) - да се увеличи устойчивостта делител верига AC. По този начин, загубата на печалба се намалява в операционната верига. Диодът осигурява стабилизиране на амплитудата осцилатор напрежение. Обикновено това е обратната предубедени затворен, но над определена стойност, тя се отваря амплитудата на сигнала от маневриране на сигнал за обратна връзка и намаляване на печалбата контур.

Фиг. 5.6 показва връзката между основните възли на апаратура HF хирургия: майстор генератор, усилвател, изход усилвател и модулатор.

Фигура 5.6 - Функционална схема на устройството за HF хирургия

усилвател изход е лицеви издърпайте верига, която работи в режима на Б (ток изключване). Изходът на колебание верига е включена, отговаряща на изходния импеданс на усилвателя на товара. Всички усилване път обхванати от отрицателна обратна връзка (WOC), която служи за защита на лекаря да попадне под напрежение RF при липса на контакт на активния електрод с обекта. В същото време работната дълбочина е голяма, и изходното напрежение - малък. Модулатор е диод мост верига е включена в общата ОС. Превключването мост извършва един транзистор, който се контролира мултивибратор. В позиция "Рязане" транзистор отвори през цялото време от източника на ECM пристрастия и променливия ток минава през него в една посока. В режим на коагулация на импулси от мултивибратор периодично отваряне на транзистора, в резултат на импулсна модулация (манипулация) RF ток. пулса на честота модулиране избран за 16 кХц.

Нека разгледаме по-подробно най-важната възел - на изхода усилвател. Капацитетът му е достатъчно голям - десетки или стотици вата. Затова един от основните изисквания, за да бъде висока ефективност. Като активни членове на мощни изходни усилватели електромедицински устройства все повече се използват транзистори. Този важен въпрос е премахването на топлина поради електрически загуби за тях. За да се получи по-висока ефективност е целесъобразно да се използват етапи лицеви издърпайте, работеща в режим B (ъгъл изключване Q = 2 180), или с по-голям прекъсване ъгъл.

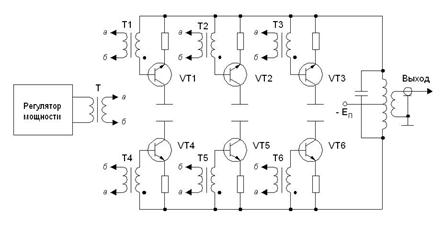

Фигура 5.7 - единица HF хирургия изход усилвател

усилвател изход е конфигуриран за лицеви издърпайте веригата, работен режим B, и раменете на по трите транзистори в паралел (съответно VT1 - VT3 и VT4 - VT6). Те се контролират независимо от индивидуалната трансформатори Т1 - T6, първичните намотки, които са свързани с вторичната намотка на трансформатора Т. Поради това е било възможно до земята колекторите на транзисторите. Но в този случай, на радиатора може да се използва обща плоча, която може да изпълнява функцията на носещата конструкция и се заземен. По този начин, въпросът за намаляване на теглото и размерите. емитер веригата на транзистори Включеният резистори с малко съпротивление (около 1 ома). Това е необходимо, за да се изравнят с характеристиките на транзисторите и да се гарантира еднаквото им работен ток.

Като други примери на електрически хирургически инструменти могат да се захранват устройство EHVCH-300-02 "Endomedium" руска компания (фиг. 2.49) и машината ME-411 немска фирма на MARTIN (фиг. 5.7).

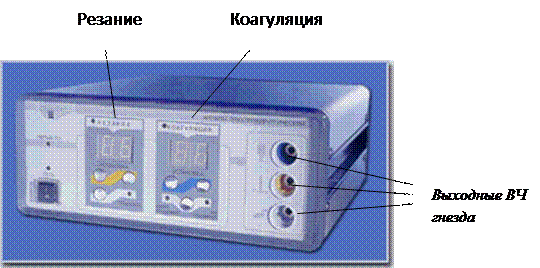

Фиг. 5.7 - Electrosurgical единица EHVCH-300-02

Спецификации EHVCH-300-02:

Изходна мощност при номинално натоварване 500 ома

в режим на рязане, W - 380

Изходна мощност при номинално натоварване

500 ома монополярна режим коагулация, W - 180

Изходна мощност при номинално натоварване

100 ома в режим биполярна коагулация, W - 120

Захранващо напрежение AC 50 Hz, 220 +/- 22

Честота кХц - 1660

Консумация на енергия × A - не повече от 900

Габарити - 330'320'140

Тегло, кг - 11.5

Единицата на фирмата MARTIN модел ME 411 е 320 вата и е islyuchitelno надеждна и безопасна устройство. Две паралелни процесор осигурява постоянен вътрешен контрол на всички важни параметри. MFP предлага голям инструменти избор elektrohirurgicheskihh. Приложения: обща хирургия, урология, микрохирургия, сърдечна и съдова хирургия.

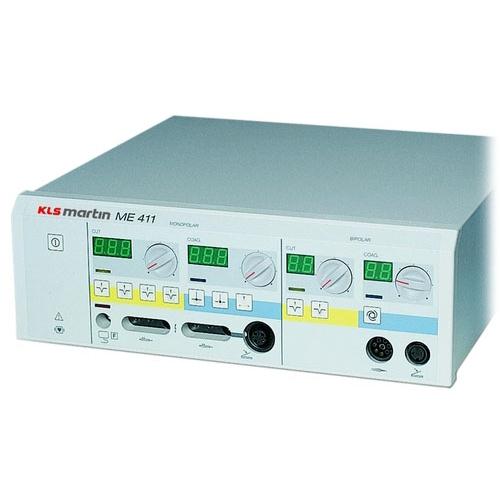

Фиг. 5.8 - компанията електрохирургичното устройство MARTIN ME-411

Спецификации на продукта 411 IU:

Захранване: 100-240 V, 50 Hz
клас на защита аз
тип CF с опазването на дефибрилация
номинална честота 500 кХц
Пулс 65/50/30 кХц
рязане 320 вата при 350 ома
биполярно рязане 80 вата при 500 ома
В биполярно коагулация 80 вата при 100 ома

Inductothermy и UHF терапия. Inductothermy нарича тъкан отопление с висока честота на магнитното поле. Когато inductothermy част на тялото (обикновено крайник) се поставя в соленоид (няколко навивки от кабела), в която се подава ток с честота 13,56 MHz (фиг. 5.9).

Когато RF ток, който протича в соленоид магнитното поле възниква, което индуцира вихрови токове в тъканите. Те от своя страна води до нагряване на тъканта в голям обем. Максимални тестови отопление течности (лимфа, кръв). Кабелът се навива на подложка от мек плат (кърпи, чаршафи). Това се прави, за да се приведе в съответствие с напрегнатост на магнитното поле на площта на обекта на напречното сечение (директен кабел намотка терена, като с ръка).

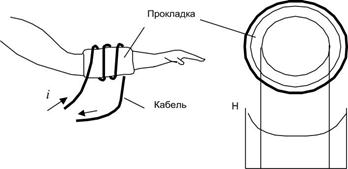

Фигура 5.9 - Схема inductothermy

В противен случай, някои части ще бъдат по-горещи и може дори да прегорят. В допълнение към соленоида и прилага специални дросели, които са доставени.

Нека да разберете кои параметри на магнитното поле зависи от топлината, генерирана в тъканта. Помислете за един раздел S на обект спряно кръгла форма (фиг. 5.10). Различават се в този раздел тънък контур с радиус R с една единствена точка.

Фигура 5.10

Предполагаме, импеданс на верига чисто активен. След загубата на топлина еволюира във веригата ще бъде равна на

Където Е М - амплитудата на електродвижеща сила, предизвикана в контура, R - съпротивлението на веригата. Като се вземат предвид отношенията , - Съпротивление получи

,

След интегриране на над целия обем на обекта получаваме

Когато г = 1 / R.

По този начин, на топлината, генерирана от inductothermy, в пряка зависимост от квадрата на честотата и силата на магнитното поле. Електрически устройства за inductothermy достатъчно голям - 100 - 200 вата.

Един пример на устройство за inductothermy може да служи като инсталирането на SCR-4. Това устройство е направено от вакуумни тръби в 70-те години на миналия век. Средната му мощност е 200 вата. Блок-схема на SCR-4 е показана на Фиг. 5.11.

Тактовата честота на 13.56 MHz кварцов стабилизира. усилвател на мощност се използва генератор пентода The GU-15, 1 кВт. Тяхната много голям анод напрежение (1500 V). усилвател буфер се използва генератор транзисторния GC-71.

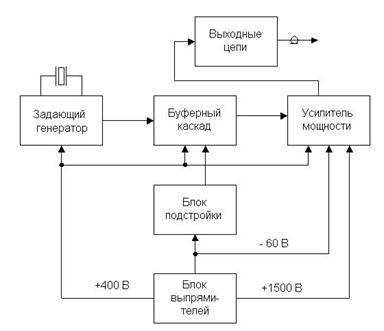

Фигура 5.11 - Блок схема на устройството за indutotermii SCR-4

UHF терапия се основава на отоплението на тъкани RF електрическо поле поради диелектрични загуби в течна среда като вана за тъкани. Електродите са отворени излъчватели (плаки), приложени към повърхността на тялото (фиг. 5.12).

Фигура 5.12 - Схема на UHF терапия

Механизмът на терапевтично действие на следващия. Променливото електрическо поле цикличната движение на йони, както и ориентацията на дипол моменти от диелектрици. Като следствие от енергията се превръща в топлина. Количеството топлина освобождава в единица обем за единица време е пропорционална не само на честотата и интензитета на електрическото поле и диелектрична константа и загуба допирателната на биологична среда.

На електрическото поле, действащо от голям мащаб, създава електрически ток проводимост и изместване, което предизвика загряване на тъканите. Количеството топлина за единица обем за единица време се определя по формулата

,

където г - проводимост, д и е абсолютната диелектрична константа е = д 0 и Е, Е - електрическо поле. Този израз има максимум на GHz.

По принцип сега използват стари мобилни телефони за UHF терапия (70-те - 80-те години на миналия век): UHF 66 UHF-350-2, "Screen 1". Всички от тях - и тръба са с тактова честота 40.68 MHz. Устройството UHF-66 има максимална мощност от 70 ± 21 W, и UHF-350-2 и "Screen 1" - 350 вата. Фиг. 2.55 показва опростен изглед на устройството UHF-11.

Един пример за апарат за UHF-терапия Mauger бъде UHF-66, който е генератор, сглобени в елктронни тръби с висока мощност - триод GU-48 - лицеви издърпайте конфигурация. Метални електроди (плочи) са затворени и защитни пластмасови trehsustavnyh пуснат на скобите с пантите. По този начин, те имат много степени на свобода. RF напрежение се прилага към електродите на гъвкави проводници, които контакти се поставят в гнезда на страничната стена.

Фиг. 5.13 -Външен вид UHF-66 и процедурата по неговото прилагане.

ТЕХНИЧЕСКИ Kharkteristika UHF-66:
- Честотата на трептенията на RF, 27.12 MHz + 0.16
- Номинална изходна мощност, W - 80
- Регулируема изходна мощност
- 3 стъпки (дискретно):
- 1 = W 20 + -6
- 2 = 40 -12 W +
- 3 = 70 -21 W +
- време на настройка за режим на работа - не повече от 3 минути
- Време на работа при максимален капацитет, 6 часа
- Номинално напрежение, V 220
- Консумирана мощност 500 VA
- Размери, mm 610h350h330
- Тегло кг 25

Показания за UHF-терапия: остро възпаление, увреждане на гръбначния мозък и периферните нерви, ишиас, невралгия и други.

UHF устройства 350-2 и "Screen 1" са процесуално часовник, който спря електричеството след определено време на процедурата.

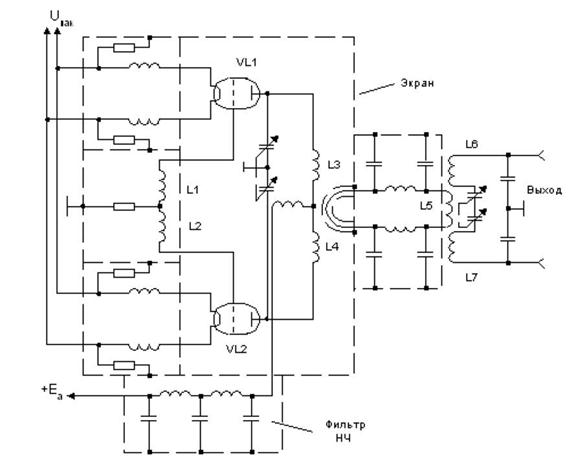

Фиг. 5.13 показва генератор верига UHF-66 блок.

Генераторът е монтиран на елктронни тръби с висока мощност - триод GU-48 - лицеви издърпайте конфигурация. Схемата се задвижва от обратна връзка чрез капацитет анод-решетка. Работно напрежение се разпределя за индуктивности L1, L2.

Високите честотни вибрации се предават на електродите чрез съвпадение на трансформатор са две: първата е формирана от бобини L3, L4, и примка на коаксиални кабели, а вторият - дросели L5, L6 и L7. В допълнение към съвпадение трансформатори изпълняват функции, дори и защитно: анод напрежение лампите е много голям - около 1000 V.

За да се премахне смущенията RFI в мрежата и по въздуха екраниране на отделни възли, използвани в анод верига от филтъра за нискочестотен е настроен, и отоплителен кръг - дросел (индуктивност).

За тестване на устройства за UHF терапия използвани линия на тел, затворен в лампа неон. В присъствието на RF поле свети.

Фактът, че вакуумните тръби все още се използват в мощни електромедицински апарати, казва, че те се конкурират за висока мощност транзистори. Въпреки, че в момента има устройства на мощни полеви транзистори с изолиран порта. Има полеви транзистори с мощност от 500 W и 400 V - 1000 V.

Микровълнова или микровълнова терапия - локален ефект насочено излъчване, което предизвиква загряване на тъканта в ограничена степен. Механизмът на тези ефекти. Енергията на областта микровълнова прониква през кожата и се абсорбира от тъканите с високо съдържание на вода (електролит). специфично поколение на топлина е пропорционална на квадрата на честотата на електромагнитните полета и биологични среди проводимост.

Електромагнитна радиация в границите на сантиметър заради силното усвояването на електромагнитна енергия на водата прониква в мускулната тъкан само 1.7 cm. В мастната тъкан и дълбочина на проникване на костите много по-голяма - 11.2 см средно поради комплекс състава на дълбочината на проникване тъкан. 3 - 5 см.


Фигура 5.14 - Схема на генератор единица UHF терапия UHF-11.

Centimetric електромагнитно излъчване се използва за терапевтични цели в много патологични състояния, главно в подостър и хронични заболявания, както и дегенеративни процеси.

Апарат за микровълнова терапия обикновено е много проста, показано на фигура 5.14.

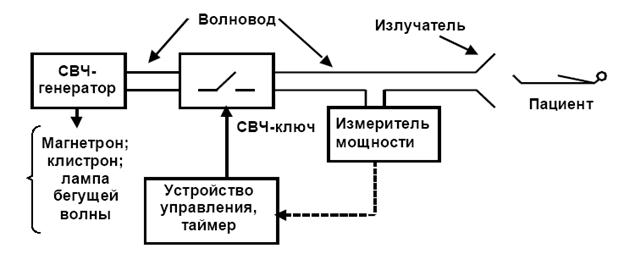

Фигура 5.14 - Блок схема на устройствата за микровълнова терапия.

Те имат висока честота генератор на магнетрона или транзисторен изход 5-20 W, захранване, процедурни часовник излъчватели. Като пример, апарат "Рей-2", "Ray-2М" и "три-лъч". Те работят при честота от 2.375 GHz с максимална мощност от 20 вата. Радиатори са цилиндрични вълноводи възбудени от радиация от метална ос.

Фигура 5.15 - терапия машина микровълнова, лечението с устройството и задайте izluchatley.

Тя произвежда по-мощна машина "Луч-11". Тя работи на честота от 2.45 GHz с максимална мощност от 150 вата. Генератор RF магнетронно колебание е на M75. "Луч-11" е оборудван с голям брой излъчватели. Сред тях, три цилиндрична форма с диаметър от 9, 11, 14 см, един - правоъгълна размер 20,5'9,5 см и един да повлияят на обкова изпъкнали части на крайниците. Недостатъкът на микровълнова терапия опасност от прегряване поради възможността за образуването на стоящи вълни.

Той се използва като инструменти за дециметър вълна терапия (UHF-терапия). За устройства, UHF-терапия са разпределени следните честоти: 460 MHz (Украйна), 433 MHz (Европа) и 915 MHz (САЩ). Изходната мощност обикновено е не повече от 100 вата.

UHF електромагнитни вълни се абсорбират по-малко тъкан и имат по-голяма дълбочина на проникване (до 9 cm). Освен това, поради bólshey дължина на вълната и относително равномерно разпределение на енергия на границата на две тъкани с различни диелектрични свойства на този метод не стоящи вълни и по-малък риск от прегряване, отколкото когато микровълновата обработка.

От устройства такива устройства могат да бъдат наречени за терапия UHF като "Wave 2" UHF-20 "сирище". Апаратът "Wave 2" е неподвижно и има максимална мощност от 100 вата, UHF-20 - преносими, максималната мощност от 20 вата.
