Ултразвуково устройство с изображения (недостатък) PULSAR-1.2




Устройството има сертификат за типово одобрение Ru.C.36.059.A №26335 Въведена в Държавния регистър на измерване RF под №24690-06 Въведена в Държавния регистър на Украйна, Беларус, Казахстан

Цел и Application

Pulsar-1.2 Ултразвукова инструмент се използва за:

откриване на кухини, пукнатини и дефекти, възникнали по време на производството и експлоатацията на структури, с контрол на процеса и контрол проверка на обекти на якост на бетона и хомогенност (ГОСТ 17624, Насоки MDS 62-2.01), тухла (ГОСТ 24332), строителство и композитни материали

определяне на плътността и модул на еластичност на въглероден графит, абразиви аудио индекс

измерване на дълбочината на пукнатини в продуктите и дизайни

предимства

Намаляване на зависимостта на резултатите от притискателна сила преобразувател към обекта

Визуализация на получените сигнали (с автоматично и ръчно управление на усилването)

Подобрено съотношение "сигнал към шум"

Конвертори на нов дизайн с високо въздействие

Високо напрежение възбуждане сонда импулси

Възможност за работа на големи бази данни сонди

повърхността на сензора звучене голямо закъснение на ултразвук, минаваща през дръжката ви позволява да контролирате материали с ниско съдържание

Компактен, ергономичен, с малки размери и тегло

Основната функция

Визуално A-сигнал и в анализа на режим осцилоскоп

Автоматична стабилизация и ръчна корекция бележи първото влизане

Измерването на времето и скоростта на разпространение на ултразвук на повърхността и чрез сонди с възможност за регулиране на А-сигнала

Изчисление на якост, плътност и еластичност материали, абразиви аудио индекс върху характеристиките на калибриране

Определяне на дълбочина пукнатина на повърхността звучене

Основни и индивидуални характеристики за калибриране за бетон

калибровъчни криви TSNIIOMTP за бетон с неизвестен състав

Възможност за задаване на индивидуални характеристики на 30 вида материали

1000 A протоколи за контрол, измерване на сигнала води всички параметри

USB интерфейс и компютърна програма обслужване

технически характеристики

измерването на времето обхват на ултразвукови вибрации, мс 5.0 ... 20000
Резолюция на измерването на времето на ултразвукови вибрации, мс 0.1
Граници на основния абсолютна грешка на измерване на времето за разпространение на ултразвукови вибрации,%, не повече ± (0,01t + 0,1)
Работната честота на ултразвукови вибрации, KHz 20 ... 100
Базови измервания при повърхностни сонди, мм 120 ± 3
Какво ме възбужда напрежение, V 600
Капацитет на паметта, GB 1
Външни размери
- Електронен блок 160x120x30
- Устройство на повърхността сензор звучене 240x42x95
- Сонда за през звучене Ø36x62
Тегло на устройството в събранието, не повече, кг 1.9



Съставът на основния набор

Electronic покритие единица

повърхността на сензора звучащи 60 кХц с набор от кабели (2h1,5m)

провери извадка

Батерии и зарядно устройство

Допълнително оборудване

Комплект преобразуватели P111-0.06-I2 за тази цел чрез сонди

Конус, протектори, вълноводи, кабели, удължители

CD със софтуер за връзка, USB кабел

Случай "свободни ръце" чанта

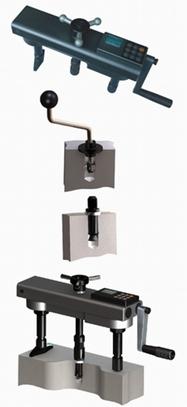

Meter на якост на бетона (кора) ONYX-OS

уговорена среща

Определяне на якостта на бетона от раздяла с срязване фрактура и метода на разделяне на стоманени колела в съответствие с ГОСТ 22690 на строителни обекти и в изследването на сгради и съоръжения

Изясняване на характеристиките за калибриране на ултразвукови и шок-импулсни устройства в съответствие с методично указание NIIZhB MDS 62-2.01 и ГОСТ 22690, App. 9

Устройството има типов сертификат одобрение Ru.C.28.002.A №16962
Въведена в Държавния регистър на измерване RF под №26356-04 Въведена в Държавния регистър на Украйна, Беларус, Казахстан

Тестови проби от скали, трегери, кубчета, определяне на адхезия, откъсващ се сила на анкери (със специални устройства)

предимства

За първи път на нови технически решения, с изключение на приплъзване и стабилизиращи котва сълзотворен от конус, значително подобряване на производителността и метрологично

За първи път създаде компактен двуцилиндров, с две носеща конструкция с хидравличен самостоятелно инсталиране и сълзотворен-ос винтови анкери, че опростява инсталирането на обекта под ъгъл, корекции и фишове

Удобното местоположение на хоризонталата справят хидравличното задвижване

BORE разработи прост апарат за образуване на пръстеновиден жлеб в отвора, осигурява сигурна фиксация котва

Органично интегрирани в един хидравличен тялото електроника, осигурява компактен и комфорт

Структурните елементи от висока якост и леки материали, които намаляват теглото на устройството

Основната функция

Показва цифров и графичен вид желаните и реалните проценти натоварване на графичния дисплей със задно осветяване

Указание за необходимостта от стойността на приложената сила и автоматично фиксиране откъсне сила

Изчисляване на силата на бетон с оглед на рода си, методът на втвърдяване, размерът на котва

Образуване на резултати от тестове от 1 до 5 части от дизайна, изчисляването на коефициента на вариация

Архивиране на резултати (360 серия от 5 измервания) и условия за изпитване в реално време

Инсталиране на други функции за калибриране за тестване на нови материали

Service компютърен софтуер, USB / optointerfeys интерфейс

технически характеристики

Диапазонът на измерване на силата, МРа 5 ... 100
Заредете диапазон на измерване, кН 5 ... 50
Limit сълзотворен навън сила на котвата кН
Граници на основния относителна грешка на измервания товар% ± 2
Габаритни размери, mm 300x70x85
Тегло, кг 3.7

Съставът на основния набор

Хидравлична преса с електронен блок за управление

Комплект котви

скучно устройство

Angle пробиване жига

Батерии и зарядно устройство

Допълнително оборудване

CD с PC софтуер

На USB-кабел (за ONYX-OS-2) или блок комуникация с компютъра (за ONYX-OS-1)

Кожен калъф за носене

Резервен котва

Комплект ключове

модификации

ONYX-OS-1 - версия с отделен електронен блок за управление

ONYX-OS-2 - комбиниран с изпълнението на хидравлична електронен блок
