Брой диаграма

GSA е насочено графика, съдържащ един първоначален връх (Старт), единият край връх (End) и произволно ограничен набор от условни и оперативни върхове. Всеки връх на GSA, с изключение на върха на "Началото" има един вход. В горната част на "Старт" вход не е на разположение. В горната част на "Home" и всеки връх оператор има един изход. В горната част на "End" Изходът не разполага. Всяко условно възел има два изхода, отбелязани с "Да" и "Не" или "1" и "0" съответно.

GSA трябва да отговарят на следните условия:

1. входове и изходи на върховете свързани помежду си чрез дъги, насочени от изхода към входа.

2. Всяка изход е свързан само един вход.

3. Всеки вход е свързан с най-малко един изход.

4. Има ли върха на GAW е най-малко един път от "Старт", за да "End".

5. Един от изходите на условни върхове могат да бъдат свързани към входа, което е недопустимо в началото на оператора.

6. Предоставя се разрешение за условен върхове в различни запис на същите логически условия.

7. Всеки връх на оператора се записват оператор, представляваща продукцията или определени от изхода UA. Разрешение да пишат едни и същи оператори в различни върхове на оператора.

Ние наричаме mikroprogrammnymavtomatom окончателно щитоносна или Мур, изградена въз основа на графика-схема на алгоритъм. В изграждането на фърмуера на машината помисли, че неговото въвеждане азбука е набор от сигнали логически условия, продукцията азбука - с множество производителност сигнал на отделните микро-OPS, и азбуката на състояния и преходни функции, дадени от преброяването на машина. Работата на тази машина е с тактова честота от часовник генератор, и периода следвайте тези сигнали където - Най-, необходимо за извършване на I-ия микро-OPS време.

Обикновено при проектирането на устройства за предварително компилиран т.нар материалното GAW, които в конвенционални и операторски върхове записва логически условия и на микро-операция по отношение на съдържанието.

Пример. Изграждане смислен GAW UA за обмен на метални пари. В този случай, ние предполагаме, че е възможно да се обменят монети от купюри от 10, 25, 50 копейки. съответния номер 5 копейки. монети. Предполагаме, че, както се използва в работа с машини:

Единица за анализ на разходите, договорени за ползване монети;

Блокиране на монета дозатор;

анализ единица наличността на монети;

монета брояч.

Това въз основа на съдържанието на GAW получи необходимото набор от фърмуер държавна машина прибягват до т.нар марка GAW.

Правилник за строителство награда за най-различни GAW бледен и Мур с машини.



Ако искате да се изгради фърмуер щитоносна, същественото GAW браузъра е маркиран в съответствие с тези правила:

1) символът маркира входа на първия връх след връх на "Началото". Както и в горната част на входа "Краят";

2) върхове входове (оператор или условно), след възли на оператори, символите на марка , ...

3) входове на два различни върхове, с изключение на върха на "Краят", маркирани с различни символи;

4) Input върховете може да се празнува само един символ;

5) микро-смислено отношение и логически условия са заменени с техните символи.

След маркиране GAW UA за обмен на пари е под формата:

Ако искате да се изгради Мур автомат, оформлението прави точка O.:

1) символът отбелязване на върха на "Home" и "Край";

2) различни върхове на оператора с различни символи са отбелязани , ...

3) Всички върхове оператор трябва да се маркира.

Вижте маркирани GAW UA за обмен на пари е показано на фиг. 3.

След като получи наградата GSA изгражда графика на автомата щитоносна или Мур. Тя има толкова много различни върхове, колко много и различни писма с индекси на разположение в маркирани GAW. Между два върха на графиката има дъга, ако е маркиран GAW между тези пикове е начин. Над дъгата сложи входния сигнал равен на съюза на логическите условия (и времето) на съответната песен. Ако няколко пътеки, на входния сигнал е дизюнкция на съюзи. Ако Ърл Мур машина е конструирана, микро-героите (т.е. изходните сигнали на контролния машината), написани за съответните върхове. Ако маркирани GAW има безусловно преход между върховете на оператора, а след това на графиката се постави на машина входния сигнал "1" се посочва, че преходът се извършва, когато се появи следващата синхронизация.

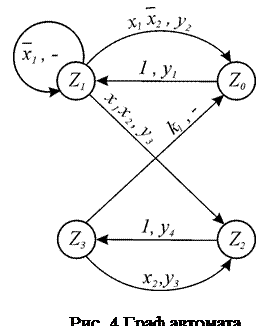

Щитоносна автомат Брой е показано на фиг. 4, Ърл Мур автомат на фиг. 5. допълнително синтеза се извършва по метода на структурната синтеза.

Да се ​​изгради функционална схема на брашнен автоматните преходи грим маса-изход (Таблица. 1). Encoding входни сигнали, изходните сигнали и заявява, осъществими таблици 2, 3, 4, съответно.

Всяка логическа състояние GAW може да бъде свързан с един физически битова шина, като се предполага, че е логично състояние на изхода на конкретен ОА. Тъй като "1" в автобуса Това ще означава, че монетата влезе в блока на анализ на присъствието на монетата, и да го информира браузъра. по този начин бинарния вектор Той ще представлява кумулативната вход UA и сигнали , , , , Те могат да се получат чрез образуване на специални CS входни сигнали.

За изходни сигнали на автомата , , , често е по-удобно да се използва отделна физическа автобус. Тази организация на машинни изходни канали подходящ, когато работите с машини, които се управляват от автомата, което се синтезира, физически разделени. Кодиране на изходния сигнал в съответствие с таблица. 4 изисква от тях да декриптира OA единица.

Структурните преходи трапезни UA изходи са представени в таблица. 5. Като елементи памет ние избираме Т-джапанките. Таблица възбуждане функции на автомата се синтезира е дадена в таблица. 6 и възбуждане функции и представено в DNF. Функции на изходите могат да бъдат получени от таблица. 5 или на маса. 7.

На фърмуера, която отразява автоматично функциониране на алгоритъма може да се запише в паметта, често ROM. Това може да се случи, особено когато някои адресиране и кодираща microinstructions.

Таблица 1

автоматична Състояние Входни сигнали

Таблица 2

входните сигнали на автомата за Код входни сигнали

Таблица 3

автоматична Състояние кодови посочва

Таблица 4

Изходните сигнали на автомата Изходите на кодови

Таблица 5

автоматична Състояние Входни сигнали

Таблица 6

автоматична Състояние Входни сигнали

T-тригер.

Таблица 7

автоматична Състояние Входни сигнали

Редът на изпълнение на microinstructions дефинирани логически условия, идващи отвън, особено от ОА. За да се приложи процедурата за избор на следващия microinstruction адрес (в зависимост от променливи, които отразяват условия) се добавя към веригата за избор ROM адрес, който по същество работи по следния начин.

Логическите условия могат да бъдат различни и двоични команди обикновено са маркирани като "1" само тези, които са обект на анализа на прехода към следващата стъпка. Ако прехвърлянето не е обект на завист от логически условия, преходът е безусловна. по този начин microinstruction включва информация за микро-операции, извършвани и анализират логическите условия. Ако всеки microinstruction уточнява също следващата microinstruction адрес, този метод на адресиране се нарича принудително. Структурата на този microinstruction може да бъде представена както следва:

, , , двоичен адрес малко се определя от капацитета на диска. След микро-управление се прехвърля microinstruction адрес или в зависимост от стойността на променливата анализира ,

Друга организация, адресиране осигурява естествен начин за справяне с промяната на микро-OPS (с брояч), и само ако условията на анализирания логически контрол microinstruction се прехвърля на адреса, съдържаща се в кода на microinstruction. В този случай, дължина microinstruction намалява, тъй като код съдържа само един адрес.

Машини прилагат по този начин по-нататък автомати с програмируем (гъвкав), за разлика от логиката на машини, които се основават на схеми дискретни компоненти - машини с твърда логика.

В първия случай структурата UA включва адрес памет изберете верига и следващата команда (понякога микро генериране верига изходни сигнали); Второ - схема на отделни компоненти, състояща се от комбинация от елементи и елементите памет.

И двата метода на изпълнение са допълнително разработени на базата на програмируем LSI, MP и хомогенни среди.


СПРАВКИ

1. VM Глушков Синтез на цифрови машини. М:. 1967

2. Samofalov KG и др. Приложна теория на цифрови машини. К:. 1987

3. Samofalov KG, Korniychuk VI, Тарасенко VP Цифровите електронни компютри. - К:. Vyshcha WK 1983 година.

4. АЙ Савелиев Приложна теория на цифрови машини. М:. 1987

5. Наръчник на интегрални схеми / Ed. BV Tarabrina. - M: Energia, 1980..

6. Каган BM VV Stashina Основи на устройствата за контрол на микропроцесора. М:. 1987

7. Руденко VS, Senko VI, Чиженко IM Основи на конвертор инженерство: учебник за университетите. - 2-ро издание, ревизирана.. и вътр. - M:. По-висока. Училище, 1980 - 424s.

8. VL Shilo Популярни цифрови схеми: директория. - M: Радио и съобщенията, 1988 - 352s..

9. GI Puchalski, Novoseltseva TY Дизайн на дискретни устройства за интегрални схеми: Directory. - M: Радио и съобщенията, 1990 - 304c..

10. Zubchuk VI, Sigorsky VP Шкуро AN Пътеводител за дигитална мрежа. - К:. TECHNIK, 1990 - 448s.
