схеми за поправка




Фиг. 2.7 са най-честата схема за ректификация еднофазен променлив ток.

Half-вълна поправка схема (фиг. 2.7, а) се използва за натоварване с капацитивен реакция изходна мощност не повече от 10 W 5 .... Предимствата на схемата са: простота; минимален брой компоненти; ниска цена; способността да се работи без трансформатор.

Недостатъците на схемата са: ниска честота пулсации; високо обратно напрежение на портата; лошо оползотворяване на трансформатора; стимулирани намагнитване на сърцевината на трансформатор.

пълен вълна поправка верига с оттеглянето на нулевата точка (фиг. 2.7,6) може да работи на всякакъв вид товар. Той се използва широко за ниски изходни напрежения при високи токове на натоварване. Схема се прилага в изходната мощност на по-малко от няколко стотин вата. Основни предимства на схемата са: пулсираща честота е по-висока от половин вълна верига; минималният брой на вратите; използването на клапана с общ катод или общ анод; възможността за прилагане на обща радиаторни вентили без изолация; не принудени намагнитване; висока ефективност. Недостатъци верига са по-зле в сравнение с помощта на трансформатор мост верига и напрежение удвояване верига; високо обратно напрежение.

Еднофазни верига поправка мост (фиг. 2.7, в) може да работи на всякакъв вид товар. Предимства схема: пулсираща честота е по-висока от половин вълна верига; малка обратно напрежение; добро използване на трансформатора; способността да се работи без трансформатор директно от мрежата; не принудени намагнитване. Недостатъците на схемата следва да включват: необходимостта от четирите порти; увеличи напрежението през вентила в комплекта; неспособност да се инсталира на същия тип полупроводникови портите на един радиатор без изолационни уплътнения. Възбудителното напрежение удвояване (фигура 2.7, R -. Латур схема) се използва в относително високо напрежение. Схемата има следните предимства: ниска обратно щам; добро използване на трансформатора; способността да се работи без трансформатор. Недостатъкът на схемата - невъзможността да се инсталира на същия тип полупроводникови врати на един радиатор без изолация. Шофиране напрежение удвояване (Latour схема) е симетрична. За по-високи напрежения (до няколко десетки киловата) за токовете в милиампера фракция използват главно несиметрично умножение верига, например верига, показани на фиг. 2.7,5. Всички кондензатори 21 напрежение) RM (с изключение С1, напрежението при която две U М) и обратно напрежение на всички диоди еднакво 2U Im. Поправеното напрежението на товара може да бъде отстранен от последователно свързани кондензатори C / и NW или С2 и С4. В първия случай, ние се получи изходното напрежение 11 ZM, втората - 4е / 2 м. С увеличаване на броя на връзки можете да получите най-токоизправител изходното напрежение NU Им. На практика, използването на умножение диаграма, за да п = 5 ... 6. Предимството на асиметрични схеми, е възможността за размножаване чрез заземяване един от изводите на вторичната намотка на трансформатора, тя често се изисква при високи изходни напрежения. Недостатъкът на тези схеми е силната зависимост от изходното напрежение, когато натоварването настоящите промени и ниска честота пулсации на напрежението, която е равна на честотата на електрическо захранване. Шофиране напрежение удвояване и схема на работа напрежение множител на капацитивен товар, тъй като кондензатори са неразделна част от токоизправител.



изправителна схема трифазен (фиг. 2.8, а) осигурява симетрична трифазна натоварване на мрежата. Основно се използва за малък капацитет и натоварване с капацитивен реакция. В сравнение с веригите на фиг. 2.7 има по-малък размер и по-голяма честота пулсации. Възможно е към нулевата точка на трансформатора и монтирането на клапана на същия радиатор. Недостатъците на схемата са: високо обратно напрежение, лошо използване на трансформатора и принуден намагнитване.

Трифазен схема мост ректификация (схема ris.2.8.1,6- Larionov) в сравнение с трифазен има следните предимства: обратно напрежение на портата е 2 пъти по-ниски; по-добро използване на трансформатора; без магнитно отклонение; малка амплитуда и висока честота на пулсации, способността да се работи директно от електрическата мрежа без трансформатор.

Недостатъкът на мостовата схема, в сравнение с три етапа са: увеличаване на броя на порти и високо спад на напрежението в комплекта на клапана.

На средна и висока мощност верига се използва при работа с индуктивно отговор натоварване.

Шест-фаза и големия брой на фазите поправка вериги работят обикновено с товар от индуктивен характер, и то само в някои случаи при липса на изисквания за товара токоизправител вълнички напрежение могат да бъдат чисто съпротивителни.


а) б)

B) г)

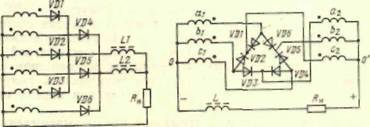

Фиг. 2.9. Шест-фазови поправка вериги:

A) - един цокъл; б) с два реактора; а) -C изглаждане на реактора; ж)

- пръстен

Шест фаза един цокъл поправка схема (фиг. 2.9, а) се състои от две вторични намотки трифазни ,, б, в, и г, к R 2, където едн са във фаза опозиция. Първичната намотка на трансформатора се свързва в триъгълник, като в звезда връзка с това възниква стимулирано намагнитване магнитен трансформатор.

В тази схема, всяка фаза на трансформатора вторичната намотка и клапан работи в продължение на 1/6 от периода, така че периодът на първата хармонична на променливия компонент на поправеното напрежение е 6 пъти по-малко от периода на промяна на електрическо захранване. Предимството на тази схема е да се оправям малки амплитудни пулсации на поправеното напрежение при достатъчно висока честота на нея. Основният недостатък на един цокъл схема шест фаза трансформатор е лошо усвояване, което води до значително увеличение на общия си капацитет.

Използване на трансформаторни увеличава и клапан верига (Фиг. 2.9,6), състояща се от две трифазни ректификационни вериги свързани паралелно. Всяка фаза на трансформатора вторичната намотка и всеки вентил се управлява от 1/3 от периода, но честотата на първата хармонична пулсации на напрежението и амплитудата на изхода на токоизправител съответства на шест фаза поправка верига. В тази схема общата мощност трансформатор коригирането значително по-малко използване на клапана и по-добре от един цокъл шест фаза поправка верига, но общата маса и размери на L1 на двата индуктора и L2 е по-голям от един на всеки шест фаза дросел верига.

Шест фаза верига с изглаждане реактор (Схема Kubler) се състои от две единични цикъл трифазен токоизправител (фиг. 2.9, в), които са включени в паралелна работа на изравняване реактор L У, в средата на който е свързан с дросел на L, който определя индуктивен товар. При настоящите промени в poluobmotkah изравняване реактор се индуцират EMF проектирана така, че на ток в товара протича от двете фази на различни намотки трифазни едновременно, т.е.. Е. фаза работят паралелно и на напрежението на изхода на токоизправител равна на половината от сумата на едн на фаза и честота, и амплитудата на пулсации напрежение съответства на шест фаза поправка верига. Както се използват клапани и трансформатора, тази схема е подобна на шест фаза верига с два изхода дросели. Основното предимство с верига изглаждане реактор е възможността за получаване на относително висока ефективност при ниска мощност токоизправител напрежения.

Друг пример за поправка верига шест фаза е кръгова диаграма (фиг. 2.9 гр). В тази схема, има два трифазни вторичната намотка. По времето, когато напрежението фаза и има максимална положителна стойност и фаза Z K - най-негативен, ток ще тече през фазата "VD6 диод фаза L1 и товара. Амплитудата на натоварване напрежение т / OM = | / 3 (/ 2 m, където V LM - трифазно напрежение амплитуда трансформатор вторичната намотка във всеки даден момент има две различни фази на трите фазови намотки, всяка фазна намотка на вторичните пистите за 1.3 .. част от периода, и всеки клапан -. 1.6 по време на част от периода на недостатък на токоизправител схема е лошото усвояване на настоящите клапаните, както и в един цокъл шест фаза поправка верига ректификация верига пръстен се използва за големи натоварвания токове и напрежения на поне няколко десетки волта. ,

желателно е да се увеличи броят на изправяне фаза, която ще намали амплитудата на пулсации и увеличаване на честотата на голям капацитет за подобряване на теглото и размера характеристики на изглаждане филтри. За образуване на многофазните ректификационни вериги комбинирани като основна верига може да се използва трифазен мост поправка верига (Larionov верига). Ако няколко трифазни вторични намотки EMF се премести във фаза от 30, 20, 15, 10 ° и така нататък, и с една и съща сума на трифазен токоизправител мост 12 може да бъде получен, 18-, 24-, 36-, и така нататък фазова диаграма изправяне. Например, за получаване на 12-фазова корекция верига (Фиг. 2.10a), състоящ се от две трифазни вторични намотки, всеки от които е свързан в зигзаг, и два комплекта от трифазен токоизправител мост. Основният недостатък на Комбинираната многофазен мостови ректификационни вериги • е значително усложнение на трансформатора (множеството намотки и сложността на техните връзки).

Фиг. 2.10. Вие сте схема Dvenadtsatifaznaya фиг. 2.11. Трифазен

изправяне на схема по време на работа в Ak

тива натоварване
