Bevel предавка




Предаването на въртящия момент между валовете с пресичащи се оси (обикновено при 90 0). Зъбите им са прави, наклонени, с кръгла форма и обикновено са с извито навътре профил.

Въпреки че конусовидните цилиндрични колела сложни както в геометрията, и при производството на принципи мощност взаимодействия, условия на работа, а оттам и на метода за изчисление подобен цилиндрична.

Тук ние считаме само характеристиките на изчисляването на конични колела.

Първо, дизайнерът избира външен периферен модул М ТЕ, всички от които изчислява геометрията на зацепване, по-специално в средата на нормален зъб модул М пМ = М ТЕ (1 - 0,5 б / R д),

където R е - външен конус разстояние.

Силите на фаска предавка са по подобен начин цилиндрични, но трябва да се помни, че тъй като на перпендикулярни оси на радиалната сила на зъбното колело, подобно на аксиална сила на колелото, както и обратното, и периферната сила в прехода от зъбното колело до колело променя само знак

; ,

Сила изчисления на скосяване колело [45] се извършва аналогично на цилиндричен, по същия начин, [3]. От състоянието на издръжливостта на контакт определи външния диаметър терен г Ние от състоянието на якост на огъване са нормални в средата на зъб модул м Нм на. При изчисляване на равностойността приета въображаеми колела със зъби номера e1,2 Z = Z 1,2 / cosd 1,2 и e1,2 диаметър D = m ТЕ Z 1,2 / cosd 1,2 . Тук, Z 1, Z 2, - действителния брой на зъбите на конични колела. Същевременно броят на Z e1,2 може да бъде фракционна.

Еквивалентът на цилиндрични колела [32] Диаметърът на кръга на носилка и модулът съответства на средното сечение на конични зъби, взети средната конус разстояние [45], а не на център разстояние, и профили на еквивалентни зъби получат допълнително почистване конус в самолета.

7.1 Изчисляване на затворен конусни съоръжения

Fig.2.4 Най-широко използваните reduktorostroenii получи прави конусни колела, чиято ос шахти се пресичат под ъгъл 90 (фиг. 2.4).

Изчисляване на проекта. първичен размер трансфер маркер - диаметър терен на колелото на външния край - се изчислява по формулата [1]:

,

където ЕТР - Най-горе модула на еластичност за стоманени джанти ЕТР ECTA = = = 2,1105 МРа;

T2 - въртящ момент на вала на колело, Nmm (sm.p.2.3);

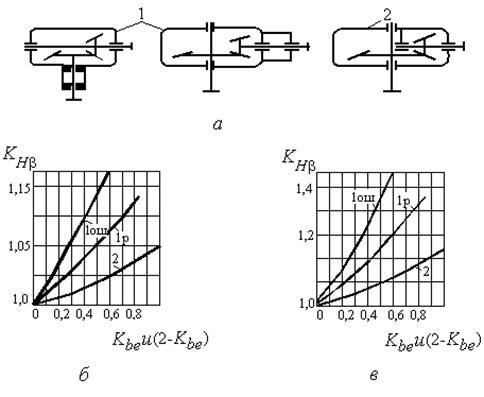

KH - коефициент на натоварване на неравномерното разпределение по дължината на зъба, се определя от графиката на фиг. 2.5.

Има KBE - широчина на зъбен венец по отношение на външния конус разстояние, , Препоръчайте вземе KBE 0.3. По-малки стойности, предписани за neprirabatyvaemyh предавки, когато H1 и H2> 350 HB или V> 15 m / сек.



Фиг. 2.5

Най-често в reduktorostroenii KBE стойност = 0.285, а след това на предишния израз за определяне на диаметъра терен на външния край страна на колелото е под формата

,

където нагоре - прогнозната предавателно отношение откос предавка.

Геометричната изчислението. Определя предавка диаметър външния край ,

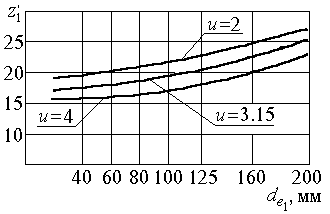

Броят на предавателни зъби назначен по препоръките, представени на фиг. 2.6.

Чрез стойност определяне на броя на предавките зъби:

H1 и H2 при 350 HB,

45 HRC в H1 и H2 350 HB,

H1 и H2 в 45 HRC.

Z1 изчислената стойност закръглени до най-близкото цяло число.

Фигура 2.6

Определете броя на предавките зъби ,

Изчислената стойност закръгля до най-близкото цяло число. След това, трябва да посочите:

- Съотношение кутия ,

- Ъгъл Pitch конус на колелата ,

- Pitch коничен ъгъл предавка ,

- Външно периферен блок ,

Препоръчителна кръг към стандартната стойност за брой модули: 1.5; 2; 2.5; 3; 4; 5; 6; 8; 10. След това уточни ценности диаметри и ,

Изчислете стойността на външния заострен предаване на разстояние от (Fig.2.4) ,

Работна ширина на зъбен венец колело ,

Получената стойност закръглено към броя на нормални линейни размери (Таблица. 2.5).

Определя единица уреждане ангажиране в средната част на зъба

,

В същото време стойността намерено не закръглена!

Изчислете височината на външната глава зъб ,

Външна височина на крило на зъба се определя като ,

върховете на външния диаметър колело, изчислени по формулата зъби

,

Ъгълът на крило на зъба се изчислява по формулата ,

Изчисляване на проверка. При изчисляване на издръжливостта на зъбите на контакта колело подчертава, че условието се проверява

,

където EPR -privedёnny модул на еластичност за стоманени джанти EPR Estali = = = 2,1105 МРа;

- Въртящ момент на зъбното колело, NMM ;

тук - Предаване ефективност.

- Коефициентът на очакваното натоварване, ; стрес фактор концентрация преди намерен на диаграма фигура 2.5.

- Динамичен коефициент на натоварване, намерени на маса. Първа 2.7 на степен на точност срещу действителната възложени от периферната скорост в съответствие с препоръките (tabl.2.6);

- Диаметър Pitch на предавките зъби в средната част,

;

- Ъгълът на ангажимент = 20.

След това проверете зъбите на колелата издръжливост на огъване подчертава чрез формулите [1]:

и ,

където - Периферна сила ангажирани, H, ;

- Коефициентът на очакваното натоварване, , е и определя от таблицата. 2.7 с намаляване на точността на една степен на действителното.

- Съотношение Tooth аспект зъбни колела и джанти, съответно, са на масата. 2.9 еквивалент в зависимост от броя на зъбите на колелата

,

7.2 Design изчисление на предаване отворен откос шпора

Модул зацепващ зъбец в средния участък на коничната колело се изчислява по формулата

,

където, освен посочените по-горе стойности (вж. стр. 2.6), се препоръчва да се назначи и = 1,1 ... 1,2.

На следващо място, изчисляване на основните геометрични параметри на отворени предавателни съоръжения:

- Ширината на зъбния венец (Закръглена до най-близкото цяло число за броя на нормални линейни размери);

- Диаметър Pitch в средната част на предавката зъба ;

- На снимачната площадка (или осиновени) предавателно отношение uotk намери ъгъла на върха на конуса на терена ;

- Средна конус разстояние ;

- Външна конус разстояние ;

- Свързване на модула към външния край ;

- Диаметър терен Външно предавка ,

Проверка на плащането на трансфер до издръжливостта на контакт стрес действа в съответствие с раздел 2.7 ( "Изчисляване на затворен конична предавка").

8 червей съоръжения

Механизмът за червей има вал ос пресичащи обикновено при 90 °. Тя се състои от един червей - винт с трапецовидна резба и червей зъбно колело със зъбите на съответната специфична форма.

Разбърква се в червей предавка се превръща от printspu винт чифт. изобретател Архимед червей предавка се смята.

Предимства на червячни предавки:

+ Голям предавателно отношение (80);

+ Smooth и тиха работа.

За разлика от еволвентни връзки, доминиран точилка, кръгли червей плъзга върху колело зъб. Следователно, червячните колела са "по дефиниция" един основен недостатък: високо триене в зацепване. Това води до ниска ефективност (20-30% по-ниска от тази на предавка), абразия, топлина и необходимостта от използване на скъпи антифракционни материал.

В допълнение към предимствата и недостатъците, червячни предавки имат важна имот: движението се предава само от червея до колелото, а не обратното. Не се прилага към колелото на въртящия момент, не сила, за да завъртите на червея. Ето защо червячните колела се използват в подемни механизми, например в асансьора. Има електрически двигател, свързан към червея, и пътници кабина кабелна червей колело се навива на вала, за да се предотврати неволно понижаване или падане.

Този имот вече не трябва да се бърка с реверсивен механизъм. След посоката на въртене на червея може да бъде нещо, което ще доведе или до повдигане или спускане на същото кабината на асансьора.

Предавателното отношение на червей съоръжения са по подобен начин цилиндрична U = N 1/2 = Z 2 / Z 1.

Когато Z 2 - броят на предавките зъби, както и ролята на зъбите на зъбните колела Z 1 изпълнява редица текстове на червея, което обикновено е равно на 1, 2, 3 или 4.

Очевидно е, че червей единична нишка дава най-високото съотношение предаване, но високата ефективност се постига с множествена червей, което е свързано с намаляване на триенето, дължащо се на увеличаване на ъгъла на триене.

Основните причини за неуспех на червячни предавки:

R повърхност хлътване и изземване;

R счупване на зъба.

Това напомня на характерните дефекти на зъбните колела, така че изчисленията се извършват както в [44].

Секцията червей аксиален всъщност представлява един чифт рейка и пиньон ангажимент pryamobochnyh където радиусът на кривината на страничната повърхност "релса" (винт червей) R 1 е безкрайна и поради това е довело радиус на кривина, равен на радиуса на кривината на зъб колело

др R = R 2.

След това изчисление се извършва съгласно формулата на Херц-Belyaeva. Поради изчисляването на проектиране са ос модул на червея, и тя и всички геометрични параметри на ангажимента.

Функцията е базирана на Предполага се огъва, че еквивалентен брой зъби Z екв = Z 2 / защото 3 г, където г - вдигане ъгъл червей Оказва.

Поради горещините, причинено от триене, е необходимо също червей съоръжения в топлинна изчисляването на. Практиката показва, че механизъм опасна жега над 95 ° C. Допустима температура възложени 65 о С.

Уравнението за изчисляване на топлинен баланс се състои от топлинна енергия, а именно един чифт червей генерира топлина, трябва да бъдат напълно изпускане в околната среда

Q = Q генерирани разпределени.

Решаването на това уравнение, ние откриваме, температурата на предавка, предаване на предварително определена мощност N

т = [860 N (1 η)] / [ K T S (1- Ψ)] + т о.

където K T - коефициент за пренос на топлина, S - охлаждане на повърхността (тяло), т о - температура на околната среда, Y - коефициент на радиатора на пода.

В случая, когато изчислената температура надвишава допустимото, тя трябва да предостави за отстраняване на излишната топлина. Това се постига чрез зъбни перки, изкуствена вентилация, бобини с топлоносител в маслена баня и т.н.

Оптимално триене двойка е "стомана по бронз." Следователно, когато стомана червей червей колело трябва да бъдат направени от бронз сплави. Въпреки това, цветни метали са скъпи и затова притежава само бронзов пръстен предавка, която е монтирана на сравнително евтина стомана хъб. По този начин, на червей колело - единица събрание, където най-популярните методи за осигуряване на короната е центробежно леене в пръстеновиден жлеб на главината; или монтаж на джантата към главината болтове на фланец; или сглобка, и заключващи винтове, за да се предотврати взаимното изместване на короната и главината.

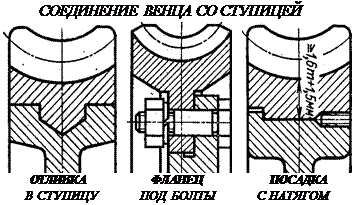

Монтаж на джантата към главината трябва да осигури фиксиране срещу въртене (= аксиална сила на периферната сила на червячното колело), ​​и "отстраняване" короната на аксиална (периферен сила на червячното колело = аксиална сила).

ПРОВЕРКИ

е това, което е на предавка цел в колите?

S Какви са прилагането на с цилиндрични зъбни колела?

S Какви са сравнителните предимства на стимул и спираловидни колела?

е как е предавателно число и предавателно число?

S Какви са основните видове щети предавки?

е това, което сили действат в предавката?

ите Какво се правят допускания при изчисляването на зъбите на силата на контакт?

S Какво се оценява схемата за изчисление се извършва зъб огъване?

S Какви са предимствата и недостатъците на планетни зъбни колела?

е това, което е създаден предаването на вълна и какъв е принципът на тяхната работа?

S Какви са предимствата и недостатъците на предаване на вълната?

е това, което прави Новиков предавки и това, което е на принципа на дизайна на зъбите си?

S Какви са предимствата и недостатъците на Новиков предавки?

е това, което е на принципа на проектиране на червячен механизъм?

S Какви са предимствата и недостатъците на червячни предавки?

е какъв вид червей функция предавка го отличава от други програми?

S Какви са основните причини за аварии червячни предавки?

S Какви са условията са температура червей съоръжения?

е което методи могат да бъдат използвани за намаляване на температурата на червячна предавка?

е Какви материали трябва да бъдат използвани за червей предавка?

S Какви са проектните характеристики на червей колела?
