Крайната цел на триангулация и poligonometricheskih работа е да се определи позицията на геодезически точки по повърхността на приет референтен елипсоид. Позицията на тези точки може да се определи по различни координатни системи. Въпреки това, се приема като основна геодезическа и плоска правоъгълна система. Основното изискване при избора на координатната система е просто и лесно да го използват за решаване на практически проблеми на геодезията. Освен това, на координатната система трябва да бъде достатъчно голям, за общите части на земната повърхност. Състояние на общността най-добре отговаря на системата на геодезически координати.

Въпреки това, геодезическата координатна система не е подходяща за широко използване за практически цели (ъгъл на дялове). Изчисления, използвайки геодезически координати дори с къси разстояния между места е доста времеемки.

За практическо използване на най-удобната система на самолета правоъгълни координати. Въпреки това, използването на самолет правоъгълна координира вместо геодезически изисква преход от повърхността на елипсоида на самолета. Повърхността на елипсоида не е разгърнато на самолет без изкривяване; Тя може да бъде представена в самолета само в определена проекция.

Карта проекция е математически метод на изображение се определя в равнината на елипсоида на Земята.

Начини за това могат да бъдат безброй. При избора на метод, трябва да се има в предвид, че е желателно да се осигури единна система на плоски правоъгълни координати на цялата територия на държавата, тъй като като по този начин тя ще създаде единна основа за изчисляване на резултатите от последващото проучване и получаване на топографски карти в една система.

прогнози.

1. Минимално изкривяване изобразен в самолета елементи на повърхността на елипсоид.

2. лесно и просто счетоводни деформации, дори от някои, разбира относително малки, увеличаването на размера на тези изкривявания.

3. избран проекция трябва да се изисква точност и прецизност на счетоводни изкривявания. Изменения на нарушаването или прехвърлянето на елементи на триангулацията с елипсоида на равнината и гърба трябва да се изчисляват с грешки в 5 - 10 пъти по-ниска, отколкото на грешките на преки измервания



4. Всяка точка представлява повърхност М съответства на точка M едно-към-едно ¢ в самолета. Непрекъснато движение на точка M съответства на непрекъснатото движение на ¢ на точка M.

Точките на позиция координира определят ред (мрежа от меридиани и паралели, координатната (км) мрежа) - е равна на координатите на линията на редовни интервали.

В допълнение, при избора на прогноза взема предвид редица условия:

- Географското положение на територията, неговия размер и конфигурация;

- Съдържание на карти;

- Талони за записване и начина на използването му;

- Мащаба на картата и нейния формат;

- Проекцията на оригинални картографски източници, използвани за картографиране.

По принцип при избора на карта проекция се ръководи от съображения за придобиване на изображения с минимално изкривяване.

Поради естеството на нарушенията на прогнози картата са разделени в конформна (конформна) на равно (еквивалент) и произволно.

Конформна проекция - прожекционни ъгли, които са изобразени без изкривяване.

Сходните прогнози - прогнози, в които няма нарушения площ, т.е. Квадратни карти са пропорционални на съответните области на изобразеното повърхността.

Произволни прогнози - проекция, която не се съхранява, нито равенство на ъгли, нито пропорционална на площта.

В зависимост от начина, по равнината на изображението на елипсоида, получен като се позовава на различни картографиране решетка.

GRATICULES може да бъде мрежа от меридиани и паралели, и се нарича основно. Карта прогнози по вид на меридиани и паралели нормалната мрежа могат да бъдат разделени на: азимут, цилиндрични, конусни, polyconic, psevdokonicheskie и Pseudocylindrical.

проекцията на азимут. В тези прогнози меридианите са представени от правите линии се сближават в една точка под ъгъл, равен на разликата между съответните Longitudes. Паралелите са представени от концентрични кръгове, изготвени от изчезващ точка на меридианите като център.

Цилиндрични проекции. прави цилиндрични издатини на меридианите са представени от прави успоредни линии, раздалечени на разстояние, пропорционална на разликата между съответните Longitudes. Паралелите са изобразени като прави успоредни линии, разстоянията между тях зависят от проекция среда.

Конусни проекции - меридианите са представени чрез прави линии се сближават в една точка под ъгъл пропорционална на съответната разлика в дължина и паралели - odnotsentrennyh дъги от окръжности, съставен от изчезващ точка на меридианите като център.

Polyconic - raznotsentrennymi паралели са представени от кръгове, чиито центрове са разположени на средна меридиан, е права линия. Останалата част от меридианите са извити линии, разположени симетрично по отношение на средната меридиан.

Psevdokonicheskie проекция - паралелите са представени от дъги от окръжности odnotsentrennyh. Близък Меридиан - права линия, другите меридиани са извити линии, разположени симетрично по отношение на средната меридиан.

Pseudocylindrical - паралелите са представени от прави успоредни линии. Близкия меридиан - линията, другите меридианите са извити линии, разположени симетрично по отношение на средната меридиан.

Скалата на картата е променлива; тя варира при преминаване от една точка до друга. Картите са два вида от мащаба: основният и частни. Основната или общ мащаб създава обща намаляване на всички елементи на повърхността на земята в прехода от повърхността на земята елипсоид за карта. Основната сфера се приема като едно цяло, и мащаба на частно - тръгване от уреда.

8.2 Същността на Гаус - Kruger

При прилагането на проекцията Гаус-Крюгер земята елипсоид се разделя на меридиани зона (фигура 22).

Всяка зона представлява сферографитен Lune, построена от единия полюс до другия и ограничени меридианите, които в продължение на цялата територия на изобразените имат постоянна разлика в дължина. Средния меридиан във всяка зона се нарича осово меридиан и дължина е означена с L 0; L 6 = 0 N - 3 °, където п - номер на зоната.


Фигура 22 Разпределение на площта на повърхността на Земята на shestigradusnye

За да си представим как е в графичните зони самолет, представете си един цилиндър, който се отнася до централния меридиан на зони наземна елипсата (фигура 23).

главен меридиан
Граничната зона на цилиндър (пунктирана линия - граничните райони на елипсоида)

Фигура 23. Площта на проекция на тангентата на цилиндъра

към земята елипсоида по осевото меридиан

Zone ще се проектира в съответствие със законите на математиката върху страничната повърхност на цилиндъра, така че при запазване conformality Изображение имот. След проектира върху страничната повърхност на цилиндъра всички други зони, един до друг. Рязане цилиндър за по-нататъшно формиране или AA 1 BB 1 и разширяване на неговата странична повърхност в равнината, получаваме изображение върху плоска повърхност под формата на отделни зони (фигура 24).

В нашата страна, продължителността на зоните, създадена с дължина 6 °, а в райони, където топографски изследвания идват в големи размери (мащаб 1: 5 000 и по-голям) - от 3 °.

При прилагането на три степен меридиан зони са разположени в рамките на 3 ° в дължина и на свой ред съвпада с границата и Близкия меридианите shestigradusnyh зони (фигура 25).

Тази прогноза се нарича: конформна (конформна) напречна цилиндрична проекция на Гаус-Крюгер и.

В тази проекция, на повърхността на зоната на шест и три градуса е представена от видими изкривявания, но предимството на тази проекция са относителната простота и висока точност на отчитане на тези изкривявания в рамките на зоната, и това се дължи на избора на прогнози в геодезията.

Всяка зона е представена в равнина, сами по себе си, но по един и същ закон. Projection Гаус-Крюгер за определена област се характеризира със следните основни характеристики:

- Аксиални меридиан зони, изобразени върху равнина правата линия се вземат възможно най-оста х. Произходът е пресечната точка на централния меридиан до екватора, където изображението на самолет в права линия се приема като оста у.

- Мащаб на изображението по централната меридиан е постоянна и равна на 1. Следователно, абсцисата ос меридиан точки са дължината на дъгата му от екватора към тези точки на елипсоид.

- Ъгловото изкривяване в проекцията не са на разположение, т.е. е конформна.

Longitude осеви меридиани
Longitude осеви меридиани
три-градусова зона
Shestigradusnye зона

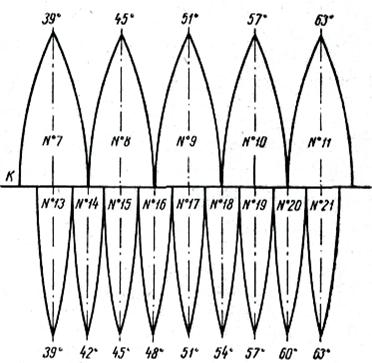

Фигура 25 Координира Zone

Shestigradusnyh меридиан зони съвпадат с централните меридиан картата листове в мащаб 1: 1 000 000 Брой на зоната се определят по формулата

N = N - 30 (136)

където N - брой колони картен лист, мащаб 1: 1000000.

Избор на широчината на зоната на 3 ° или 6, в зависимост от мащаба на картиране. При изготвянето на картите на мащаб 1: 10 000 и по-малко се използват shestigradusnye зона; по скала от 1: 5 000 и по-голям - три градуса. Shestigradusnye зони са номерирани с арабски цифри от 1 до 60, считано от Гринуичкия меридиан. Дължина централния меридиан на всяка зона изчислява

L = 0 6 ° х N - 3 ° (137)

Три-градусови зони са разположени на земята, така че всички аксиално и меридиани shestigradusnyh гранични зони са аксиални три градуса меридиан зони. От това следва, че меридианът аксиален тези зони са кратни на три.
