Създаване на триизмерни модели на компаса -3D

Образуване на твърди модели в КОМПАС-3D е базиран на два компонента: движещ операция и скицата.

Преместването на правоъгълника в посока, перпендикулярна на неговата равнина ще създаде призма (фиг. 11)

Фиг. 11

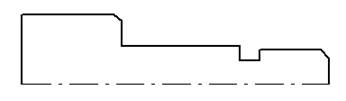

За да създадете въртене цилиндър може да се използва за движение на кръга в нормалната посока, но на повърхността на революция формиране на по-сложна форма на най-ефективния предварително изготви контура използване прекъсната линия и оста на въртене (фиг. 12) и след това да се върти 360˚.

Фиг. 12

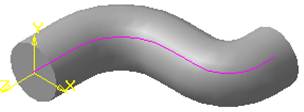

За да създадете повърхност тръба, можете да използвате кинематична движението на кръга през водача (фигура 13).

Фиг. 13

В КОМПАС-3D равнинна форма, която се формира от контура на тялото се нарича миниатюра, и начин да се премести тази верига - операция.

Mozhetraspolagatsya скица на един от стандартните прожекционни равнини на един от най-плоските лица, принадлежащи към един модел или референтна равнина, чието положение се определя от потребителя. От скицата е изработена в равнина, а след това за неговото изграждане среда се използва за създаване на графичен документ или таблото за редактиране на геометрията и параметризация. т. г. Това е набор от геометрични примитиви (линии, дъги, сплайни). Когато създавате скица, можете да копирате по-рано създаден фрагмент документ изображение.

Започнете чрез създаване на строителна линия (скица) на основното тяло, за да се изгради едно дърво избрания елемент XY плоскост (frontalnayaploskost или самолет, на която изглед отпред) и кликнете въведе своя условно изображение. Можете да изберете друг самолет (на ZX равнина (хоризонтална) самолет ZY (профил)). Местоположение самолети съвпада с местоположението на стандартни формуляри, приети в инженерна графика, но разположението на осите е различен от конвенционалната, и се подбират в зависимост от разположението на осите на екрана. Изборът няма да повлияе на формата и размера на бъдещия модел, само ориентация в пространството ще зависи от това.

Самолетът на екрана се показва зелена правоъгълна фантом, който се движи в пространството чрез ориентацията на полето. По периметъра и в центъра на фантома са разположени основната точка, която може да се мести в различни посоки, с правоъгълника ще се увеличи или намали. Точката на центъра определя позицията на правоъгълника, и всички останали от нейната ширина и височина. Тъй като фантом символизира само в самолета, и тя е безкрайна, конструкциите могат да се поставят около екрана, независимо от размера на правоъгълника. Ако схематично се намесва, след това кликнете с мишката някъде в областта изтрива фантом.



Скица удобно да се изгради, ако избраният равнина е успоредна на екрана. Следователно, за да се изгради в равнината XY е препоръчително да изберете ориентацията - отпред, в ZX - От по-горе, в ZY - наляво. В допълнение, можете да по всяко населено място на самолетите използвайте бутона , След като изберете самолета и ориентацията за изграждането на веригата трябва да натиснете бутон на контролния панел <Sketch> , Тогава системата отива в създаване и редактиране на скица режим.

Тъй като моделите се образува чрез преместване на схема (скица), след което изграждането на веригата е важно да се спазват следните правила:

1. контур е всеки линеен обект или съвкупност от последователно свързани линейни обекти (линии, дъги, сплайни).

2. веригата винаги се извършва основната линия стил. (Osvrascheniya извършва аксиален стил линия).

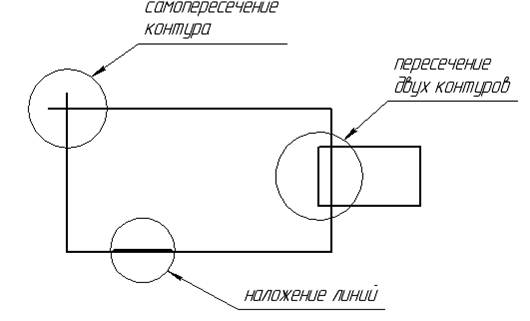

Веригата не трябва да има самостоятелно пресечните точки на пресичане с още контурни или наслагване линии (фиг. 14)

Фиг. 14

3. Когато твърдо тяло с помощта на операция веригата на екструзия, трябва да бъдат затворени, в противен случай компютърът ще създаде тънкостенна черупка (фигура 15).

4. Скица на базовия елемент може да включва един или повече цикли. Ако една верига, тя може да бъде не-затворен, и ако има множество профили, всички те трябва да бъдат затворени. Където един външен контур, и всички други вградени в тях (фиг. 16).

5. Само един гнездене ниво.

Фиг. 15

Фиг. 16

Основните операции са:

1. Операцията по екструзия - изстискване на плосък кръг (скица) в посока, перпендикулярна на контура (Фигура 11.);

2. Действието на въртене - около оста на въртене контур (тип ос аксиално извършва линии) лежи в равнината на веригата (фиг 12).;

3. кинематична работа - преместване по контура на водача (фигура 13.);

4. раздели на експлоатация - изграждане на триизмерен обект от няколко схеми (сечения), чиито равнини са разположени успоредно една на друга (фиг 17.).

Фиг. 17

Всяка операция има различни модификации, които се простират възможностите на проектиране на модел. Например, по време на екструзията на многоъгълник може да се определи по посока и ъгъл на наклона, и след това, вместо на призмата може да получи пресечена пирамида.

В процеса на изграждане на солидни модели КОМПАС-3D система използвала следната терминология:

Edge - гладка повърхност част (плоски или извити).

Rib - права или крива линия на пресичане на две съседни лица.

ребра-пропускателен пункт - топ The.

В процеса на моделиране на курсора, когато изберете лицето е под формата Изборът на ребрата - И при избора върхове - ,

Моделът на тялото - област на пространството, ограничено от краищата на модела. Тази област възлага на свойствата на материала, от който впоследствие ще бъде направено на елемента. По този начин е създаден модел може лесно да бъде идентифициран масово инерционни характеристики и изпълнява якост, термична и други изчисления.

Системата на КОМПАС-3D модели на сгради на сложни форми много по-лесно, тъй като образуването на модела се показва в специален прозорец, който се нарича "Дървото на изграждане" изгради дърво ви позволява да редактирате модела на всеки етап от създаването, промените последователността на етапите на строителство.
